Трубопроводы пилотный No.4 — HITACHI KH125

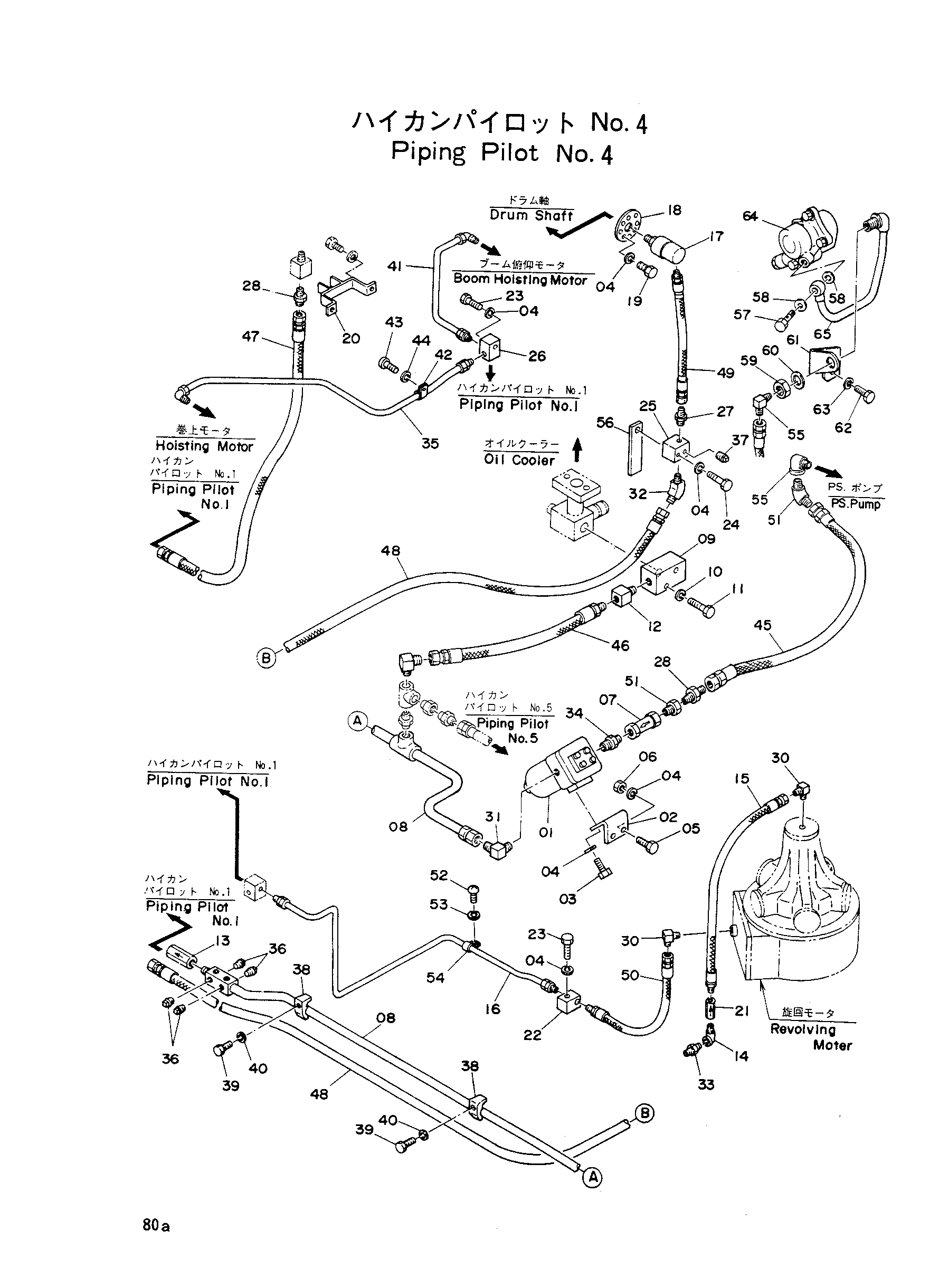

Заводская схема «Трубопроводы пилотный No.4» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4024635	Фильтр	1
02	4067781	Кронштейн	1
03	M200816	Болт	2
04	A590908	Пружинная шайба	9
05	M200825	Болт	2
06	M500807	Гайка	2
07	4078380	Обратный клапан	1
08	8014575	Трубка	1
09	4098553	Клапан	1
10	A590910	Пружинная шайба	2
11	M111071	Болт	2
12	4080071	Переходник	1
13	4014744	Обратный клапан	1
14	94-0630	Угловой штуцер	1
15	4067464	Шланг	1
16	4090616	Трубка	1
17	4024286	Соединение	1
18	4020055	Стопорная пластина	1
19	M200810	Болт	1
20	9707873	Стопорная пластина	1
21	4066771	Обратный клапан	1
22	4090614	Разъём	1
23	M200840	Болт	2
24	M200850	Болт	1
25	4080069	Тройник	1
26	4020840	Угловой штуцер	1
27	94-1301	Адаптер	1
28	94-1302	Адаптер	1
29	94-1303	Адаптер	2
30	94-1401	Адаптер	4
31	94-1403	Адаптер	2
32	94-1502	Адаптер	1
33	94-1701	Адаптер	1
34	94-1703	Адаптер	1
35	3008326	Коллектор	1
36	94-2022	Пробка	4
37	94-2023	Пробка	2
38	4053594	Хомут трубки	2
39	M111032	Болт	2
40	A590910	Пружинная шайба	2
41	4062442	Трубка DR10	1
42	4000854	Хомут	1
43	M430610	Винт	1
44	A590906	Пружинная шайба	1
45	4037989	Шланг	1
46	4058935	Шланг	1
47	4020779	Шланг	1
48	4080106	Шланг	1
49	4055322	Резиновый шланг	1
50	4012586	Шланг	1
51	94-1503	Адаптер	1
52	M430610	Винт	1
53	A590906	Пружинная шайба	1
54	4000854	Хомут	1
55	94-1403	Адаптер	1
56	4067793	Кронштейн	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
