Двигатель — HITACHI KH125

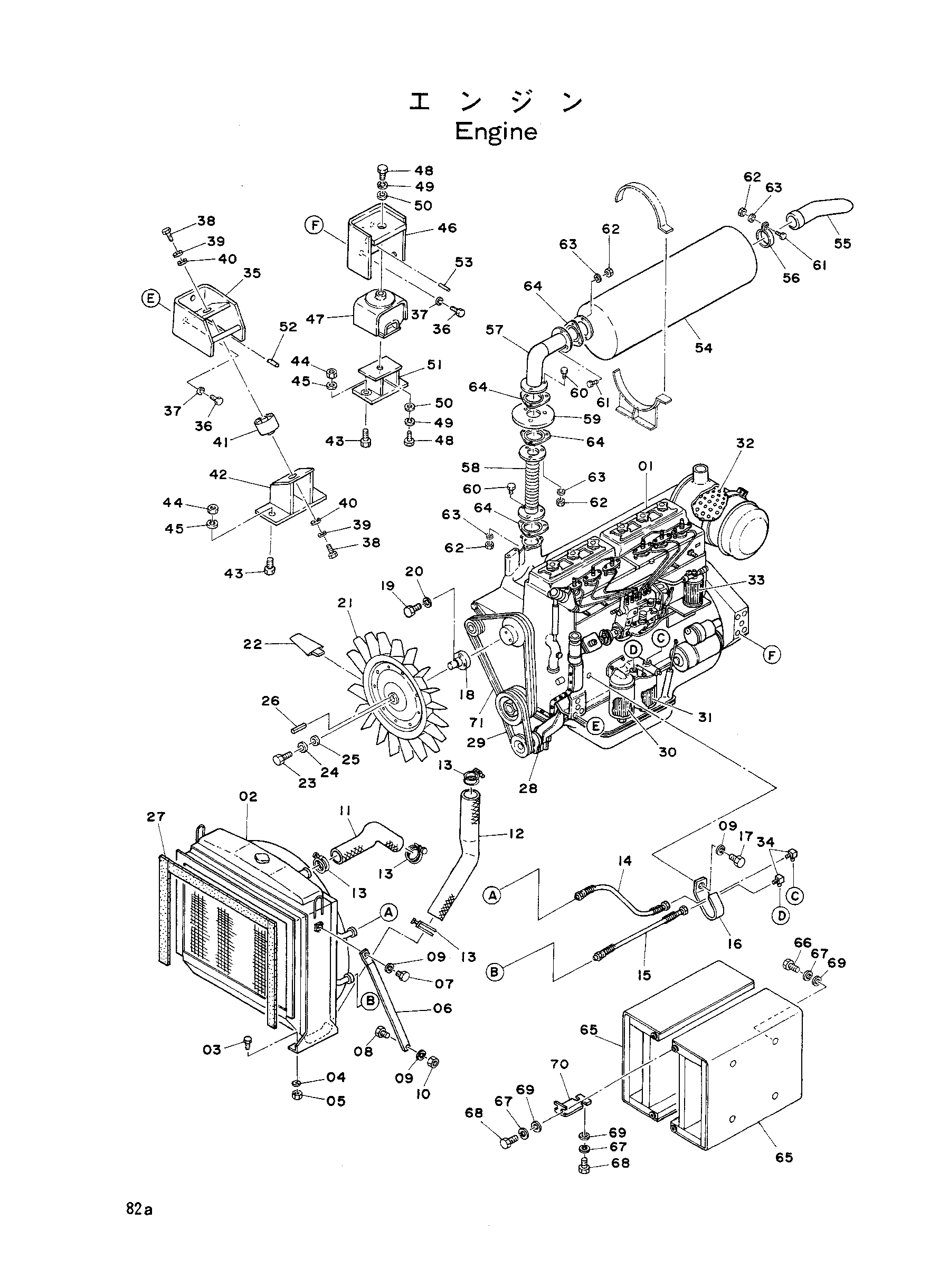

Заводская схема «Двигатель» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4020726	Двигатель	1
02	4029459	Радиатор	1
03	M111240	Болт	4
04	A590912	Пружинная шайба	4
05	M501210	Гайка	4
06	4034345	Стойка	1
07	M111020	Болт	1
08	M111028	Болт	1
09	A590910	Пружинная шайба	3
10	M501008	Гайка	1
11	3003838	Шланг	1
12	3003839	Шланг	1
13	4504199	Зажим	4
14	4058437	Шланг	1
15	4058436	Шланг	1
16	4058373	Кронштейн	1
17	M211014	Болт	1
18	4029461	Вал	1
19	M211045	Болт	4
20	A590910	Пружинная шайба	4
21	4029460	Вентилятор	1
22	4063629	Вентилятор	20
23	M111016	Болт	1
24	A590910	Пружинная шайба	1
25	4029563	Шайба	1
26	94-2280	Шпонка	1
27	4045841	Уретан	1
28	3002708	Насос	1
29	4021731	Велт(V)	1
30	4033987	Элемент: масляный	1
31	4033986	Элемент масляный	1
32	4027722	Элемент	1
33	4020429	Элемент	1
34	94-1404	Адаптер	2
35	8007131	Кронштейн	2
36	M221232	Болт	14
37	A590912	Пружинная шайба	14
38	M111425	Болт	4
39	A590914	Пружинная шайба	4
40	Z489714	Шайба	4
41	Z486664	Резиновая подушка	2
42	8007130	Кронштейн	2
43	M111656	Болт	8
44	M501613	Гайка	8
45	A590916	Пружинная шайба	8
46	8007143	Кронштейн	2
47	Z323535	Резиновая прокладка	2
48	M111632	Болт	4
49	A590916	Пружинная шайба	4
50	Z489714	Шайба	4
51	8007142	Кронштейн	2
52	J401232	Довел	2
53	J401640	Довел	2
54	8003754	Глушитель	1
55	8002325	Трубка	1
56	4017046	Хомут	1
57	8002324	Выпускная труба	1
58	4020623	Трубка	1
59	9701898	Крышка	1
60	4016218	Болт	6
61	4020628	Болт	4
62	M521008	Гайка	10
63	A590910	Пружинная шайба	10
64	4020934	Прокладка	4
65	7004588	Воздуховод	2
66	M111063	Болт	8
67	A590910	Пружинная шайба	16
68	M111016	Болт	8
69	J217084	Шайба	16
70	4062712	Пластина	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
