Клапан рычаг — HITACHI KH125

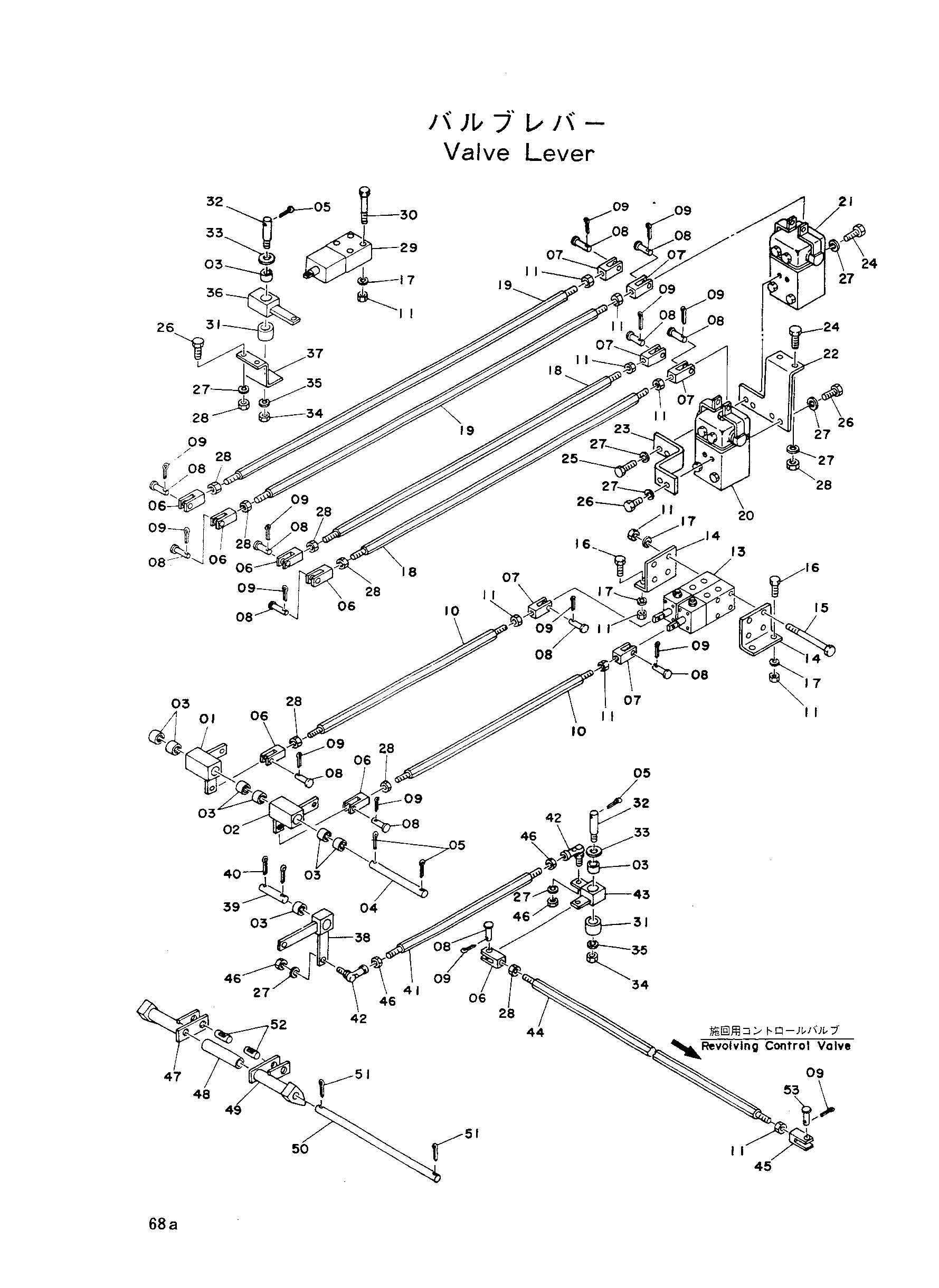

Заводская схема «Клапан рычаг» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9710185	Рычаг C-M	1
02	9710186	Рычаг	1
03	Z972267	Игольчатый подшипник	9
04	4015397	Палец	1
05	A764032	Шплинт	4
06	4091052	Концевой вилка	7
07	4091051	Концевой вилка	6
08	A740821	Палец	13
09	A762016	Шплинт	14
10	4090607	Шток	2
11	M500807	Гайка	12
12	M500010	Гайка	7
13	4096654	Клапан	1
14	4079857	Кронштейн	2
15	M200801	Болт	4
16	M200825	Болт	4
17	A590908	Пружинная шайба	14
18	4090605	Шток	2
19	4090604	Шток	2
20	4079610	Пилотный клапан	1
21	4080879	Пилотный клапан	1
22	4079640	Кронштейн	1
23	4079641	Кронштейн	1
24	M211028	Болт	4
25	M211036	Болт	2
26	M111028	Болт	6
27	A590910	Пружинная шайба	12
28	M501008	Гайка	11
29	4096655	Клапан	1
30	M200863	Болт	4
31	4079642	Проставка	2
32	4079643	Палец	2
33	A590120	Шайба	2
34	M501210	Гайка	2
35	A590912	Пружинная шайба	2
36	9707901	Рычаг	1
37	4079711	Кронштейн	1
38	9707886	Рычаг S2	1
39	Z410407	Палец	1
40	A765032	Шплинт	2
41	4091056	Шток	1
42	Z499858	Шарнир	2
43	9708401	Рычаг	1
44	4090606	Шток	1
45	4071169	Концевой	1
46	M581008	Гайка	4
47	9702248	Рычаг	1
47-52	9005328	Тормоз блокировка	1
48	4015401	Проставка	1
49	9702247	Рычаг	1
50	4015399	Палец	1
51	A764032	Шплинт	2
52	4015400	Палец	2
53	Z415350	Палец	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
