Боковой стойка — HITACHI KH125

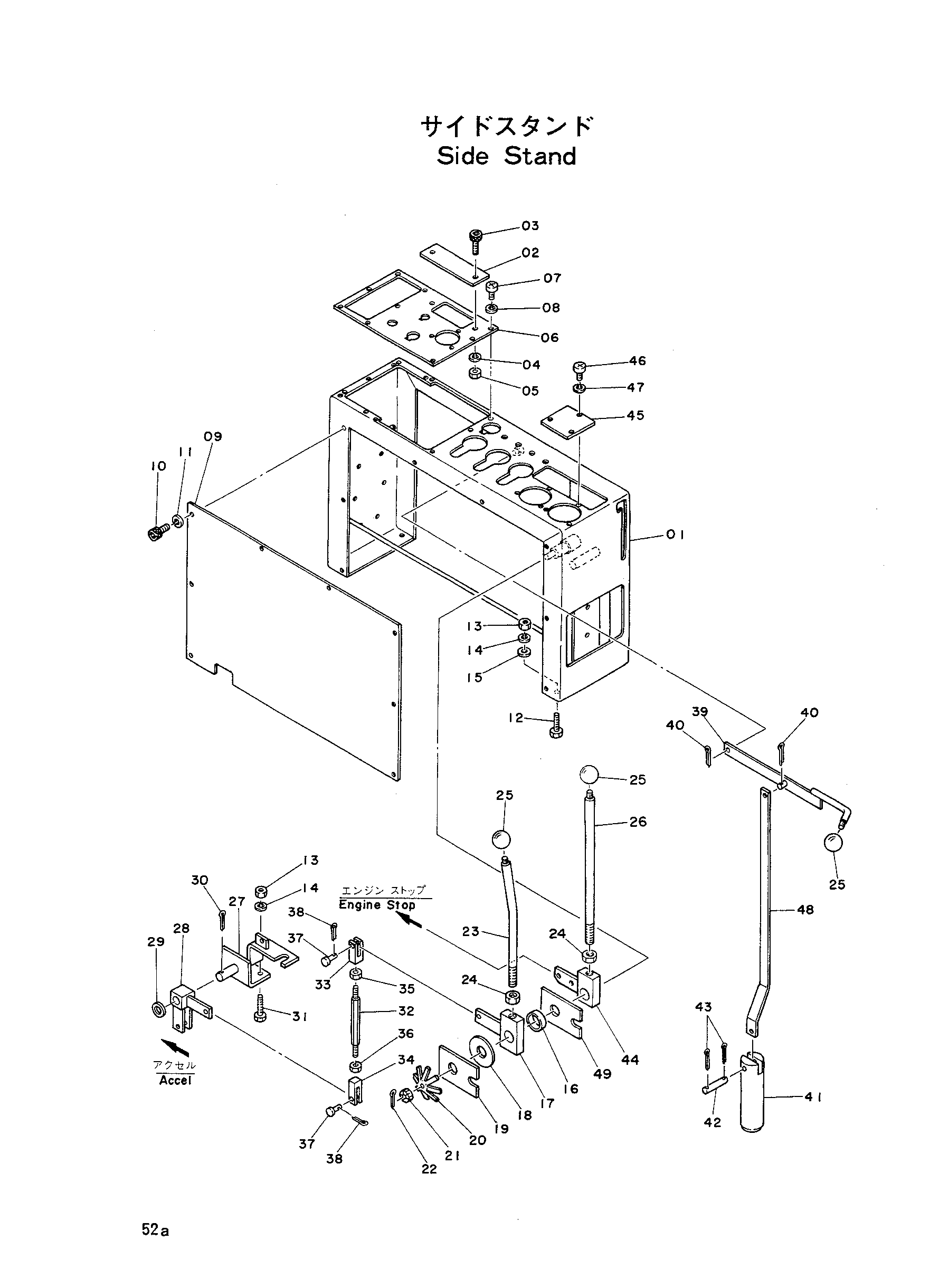

Заводская схема «Боковой стойка» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6003955	Стойка боковой	1
01-11	9033840	Стойка боковой	1
02	4080874	Крышка(C)	1
03	M341018	Болт с внутренним шестигранником	2
04	A590910	Пружинная шайба	2
05	M581008	Гайка	2
06	8017681	Крышка	1
07	M430413	Винт	8
08	A590904	Пружинная шайба	8
09	4091214	Крышка	1
10	M340610	Болт с внутренним шестигранником	8
11	A590906	Пружинная шайба	8
12	M111020	Болт	4
13	M501008	Гайка	6
14	A590910	Пружинная шайба	6
15	A590110	Шайба	4
16	4125057	Проставка	1
17	Z969334	Рычаг	1
18	Z428770	Дисковый	1
19	4080875	Пластина	1
20	Z48569	Пружина флусх	1
21	M531008	Корончатая гайка	1
22	A762025	Шплинт	1
23	4082887	Рычаг	1
24	M501411	Гайка	2
25	Z499845	Рукоятка	3
26	4082886	Рычаг	1
27	9713471	Кронштейн	1
28	9708161	Рычаг	1
29	A590120	Шайба	1
30	A764032	Шплинт	1
31	M111025	Болт	2
32	4015393	Шток	1
33	M980844	Концевой вилка	1
34	M990844	Концевой вилка	1
35	M500807	Гайка	1
36	4015380	Гайка(левый)	1
37	A740821	Палец	2
38	A762013	Шплинт	2
39	9708159	Рычаг	1
40	A762016	Шплинт	2
41	4015389	Палец	1
42	Z411029	Палец	1
43	J412520	Шплинт	2
44	9713470	Рычаг	1
45	4111711	Крышка	1
46	M430413	Винт	3
47	A590904	Пружинная шайба	3
48	4090602	Тяга	1
49	4125056	Пластина	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
