Трубопроводы обратный — HITACHI KH125

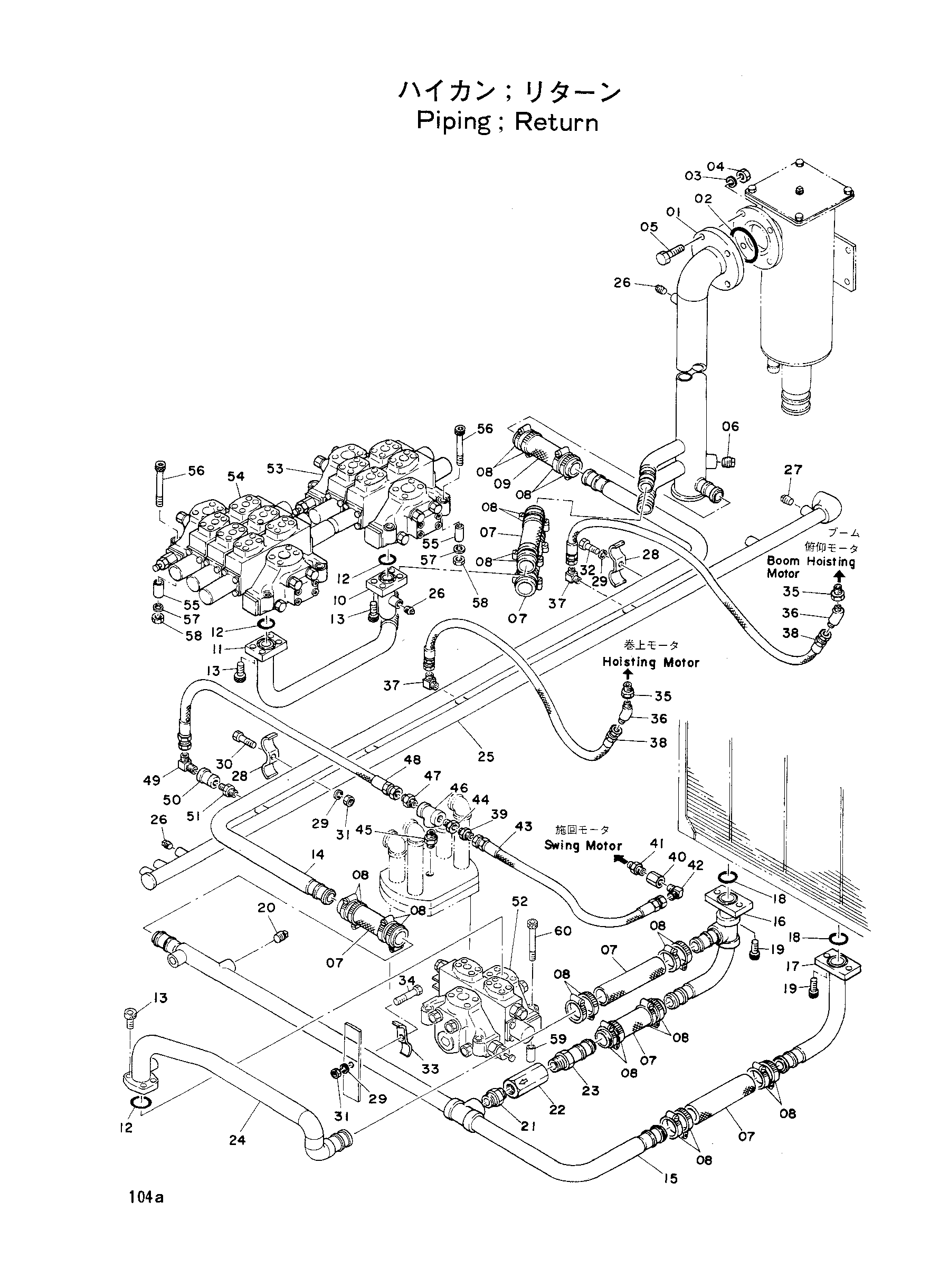

Заводская схема «Трубопроводы обратный» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8001983 | Трубка | 1 |
| 02 | A810090 | Уплотнительное кольцо | 1 |
| 03 | A590916 | Пружинная шайба | 4 |
| 04 | M501610 | Гайка | 4 |
| 05 | M111656 | Болт | 4 |
| 06 | J75286 | Пробка масляный | 1 |
| 07 | 4015791 | Шланг | 6 |
| 08 | 4505385 | Зажим | 28 |
| 09 | 4000807 | Шланг | 1 |
| 10 | 9701904 | Трубка | 1 |
| 11 | 8002335 | Трубка | 1 |
| 12 | A811040 | Уплотнительное кольцо | 5 |
| 13 | M341236 | Болт с внутренним шестигранником | 12 |
| 14 | 8002336 | Трубка | 1 |
| 15 | 8007135 | Трубка | 1 |
| 16 | 8007200 | Трубка | 1 |
| 17 | 8007201 | Трубка | 1 |
| 18 | A811050 | Уплотнительное кольцо | 2 |
| 19 | M351236 | Болт с внутренним шестигранником | 4 |
| 20 | 94-2025 | Пробка | 1 |
| 21 | J70712 | Адаптер | 1 |
| 22 | 4014496 | Обратный клапан | 1 |
| 23 | Z499979 | Соединение | 1 |
| 24 | 8007252 | Трубка | 1 |
| 25 | 8003046 | Трубка | 1 |
| 26 | 94-2023 | Пробка | 5 |
| 27 | 94-2024 | Пробка | 1 |
| 28 | Z496187 | Хомут | 2 |
| 29 | A590910 | Пружинная шайба | 4 |
| 30 | M111050 | Болт | 1 |
| 31 | M501008 | Гайка | 3 |
| 32 | M111045 | Болт | 1 |
| 33 | 4020642 | Хомут | 2 |
| 34 | M111071 | Болт | 2 |
| 35 | 94-1602 | Переходник | 2 |
| 36 | 94-1502 | Адаптер | 2 |
| 37 | 94-1402 | Угловой штуцер | 2 |
| 38 | 4055285 | Резиновый шланг | 2 |
| 39 | 94-1301 | Адаптер | 1 |
| 40 | J70082 | Разъём | 1 |
| 41 | J70782 | Штуцер | 1 |
| 42 | 94-1401 | Адаптер | 1 |
| 43 | 4008031 | Шланг | 1 |
| 44 | 94-1608 | Переходник | 1 |
| 45 | J70784 | Штуцер | 1 |
| 46 | J70484 | Тройник | 1 |
| 47 | 94-1303 | Адаптер | 1 |
| 48 | 4054357 | Резиновый шланг | 1 |
| 49 | 94-1403 | Адаптер | 1 |
| 50 | 94-1602 | Переходник | 1 |
| 51 | J70783 | Штуцер | 1 |
| 52 | 4057388 | Гидрораспределитель M | 1 |
| 53 | 4046864 | Гидрораспределитель | 1 |
| 54 | 4046865 | Гидрораспределитель | 1 |
| 55 | 4015777 | Проставка | 8 |
| 56 | M351202 | Болт с внутренним шестигранником | 8 |
| 57 | A590912 | Пружинная шайба | 8 |
| 58 | M501210 | Гайка | 8 |
| 59 | 4021353 | Проставка | 4 |
| 60 | 4021364 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
