Каталог запчастей HITACHI
Двигатель — HITACHI KH125

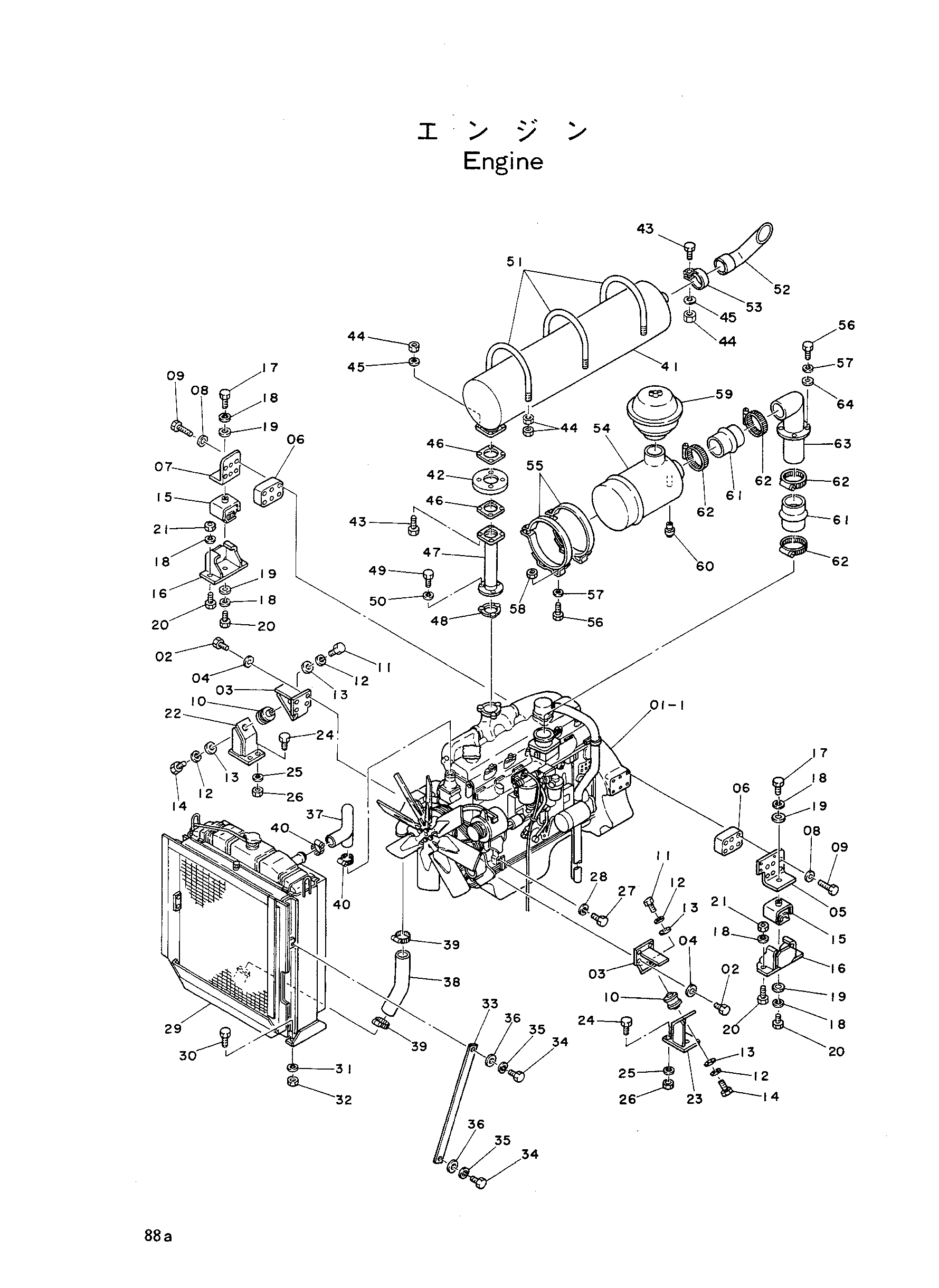

Заводская схема «Двигатель» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9041141 | Двигатель | 1 |
| 01-1 | 4122427 | Двигатель | 1 |
| 01-2-01 | 4023319 | Короб предохранитель | 1 |
| 01-2-02 | 4023878 | Дривер винт | 1 |
| 01-2-03 | 4023879 | Дривер винт | 1 |
| 01-2-04 | 4023883 | Молоток | 1 |
| 01-2-05 | 4023884 | Ключ монкей | 1 |
| 01-2-06 | 4023886 | Указатель тхиккнесс | 1 |
| 01-2-07 | 4086954 | Сигнал отопитель | 1 |
| 01-2-08 | 4093546 | Регулятор волта | 1 |
| 01-2-09 | 4093547 | Реле защитный | 1 |
| 01-2-10 | 4102953 | Реле | 1 |
| 01-2-11 | 4106405 | Указатель оилпрессу | 1 |
| 01-2-12 | 4106406 | Тхермометер | 1 |
| 01-2-13 | 4106407 | Выключатель стартер | 1 |
| 01-2-14 | 4106408 | Аккумулятор реле | 1 |
| 01-2-15 | 4106409 | Прокладка | 1 |
| 01-2-16 | 4106413 | Гаечный ключ | 1 |
| 01-2-17 | 4106737 | Ключ смещаемый | 1 |
| 01-2-18 | 4106738 | Плиер | 1 |
| 01-2-19 | 4106739 | Ящик для инструментов | 1 |
| 01-2-20 | 4120436 | Клемма | 1 |
| 01-2-21 | 4120437 | Клемма | 1 |
| 01-2-22 | 4120438 | Клемма | 1 |
| 01-2-23 | 4120439 | Клемма | 1 |
| 01-2-24 | 4120440 | Клемма | 15 |
| 01-2-25 | 4120448 | Трос | 1 |
| 01-2-26 | 9034883 | Двигатель аккесс | 1 |
| 01-2-27 | 9035015 | Инструменты двигатель | 1 |
| 02 | M211236 | Болт | 8 |
| 03 | 8017871 | Кронштейн | 2 |
| 04 | 4086891 | Шайба | 8 |
| 05 | 3020969 | Кронштейн | 1 |
| 06 | 3014298 | Пластина | 2 |
| 07 | 3018144 | Кронштейн | 1 |
| 08 | 4114404 | Шайба | 12 |
| 09 | M211490 | Болт | 12 |
| 10 | 4088986 | Резиновая прокладка | 2 |
| 11 | M111432 | Болт | 2 |
| 12 | A590914 | Пружинная шайба | 4 |
| 13 | 4086894 | Шайба | 4 |
| 14 | M111425 | Болт | 2 |
| 15 | 3019590 | Резиновая прокладка | 2 |
| 16 | 8017872 | Ограничитель | 2 |
| 17 | M111632 | Болт | 2 |
| 18 | A590916 | Пружинная шайба | 8 |
| 19 | 4087197 | Шайба | 4 |
| 20 | M111650 | Болт | 6 |
| 21 | M501613 | Гайка | 4 |
| 22 | 8020273 | Кронштейн | 1 |
| 23 | 8020272 | Кронштейн | 1 |
| 24 | M111640 | Болт | 6 |
| 25 | A590916 | Пружинная шайба | 6 |
| 26 | M501613 | Гайка | 6 |
| 27 | M211018 | Болт | 2 |
| 28 | A590910 | Пружинная шайба | 2 |
| 29 | 4122315 | Радиатор узел' | 1 |
| 30 | M111232 | Болт | 4 |
| 31 | A590912 | Пружинная шайба | 4 |
| 32 | M501210 | Гайка | 4 |
| 33 | 4093821 | Стойка | 2 |
| 34 | M111028 | Болт | 4 |
| 35 | A590910 | Пружинная шайба | 4 |
| 36 | A590110 | Шайба | 4 |
| 37 | 3018376 | Резиновый шланг | 1 |
| 38 | 3018375 | Резиновый шланг | 1 |
| 39 | 4504491 | Зажим | 2 |
| 40 | 4504199 | Зажим | 2 |
| 41 | 7005043 | Глушитель | 1 |
| 42 | 4004052 | Крышка | 1 |
| 43 | 4016218 | Болт | 5 |
| 44 | M521008 | Гайка | 17 |
| 45 | A590910 | Пружинная шайба | 5 |
| 46 | 4014795 | Прокладка | 2 |
| 47 | 4104915 | Трубка флексибле | 1 |
| 48 | 4106409 | Прокладка | 1 |
| 49 | 4091727 | Болт | 3 |
| 50 | A590910 | Пружинная шайба | 3 |
| 51 | 4511851 | Болт | 3 |
| 52 | 8017678 | Трубка | 1 |
| 53 | 4017046 | Хомут | 1 |
| 54 | 4084715 | Воздушный фильтр | 1 |
| 55 | 4084882 | Лента | 2 |
| 56 | M111020 | Болт | 8 |
| 57 | A590910 | Пружинная шайба | 8 |
| 58 | M501008 | Гайка | 4 |
| 59 | 4505403 | Фильтр PRE | 1 |
| 60 | D911699 | Индикатор | 1 |
| 61 | 4084714 | Шланг | 2 |
| 62 | 4507397 | Зажим | 4 |
| 63 | 9712047 | Трубка | 1 |
| 64 | A590110 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
