Трубопроводы пилотный(PS насос, револвоинг) — HITACHI KH125

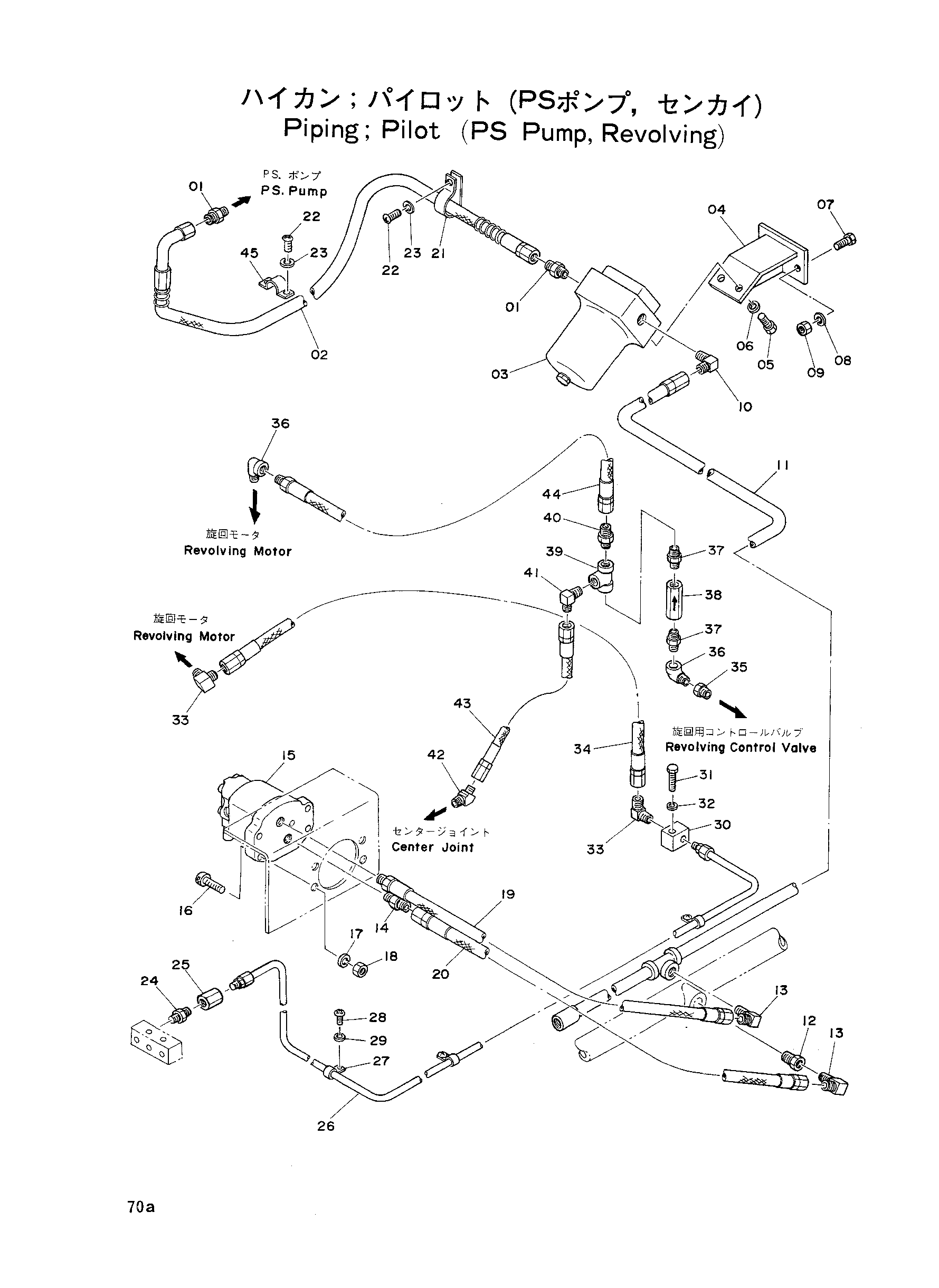

Заводская схема «Трубопроводы пилотный(PS насос, револвоинг)» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 94-1302 | Адаптер | 2 |
| 02 | 4029462 | Шланг | 1 |
| 03 | 4024635 | Фильтр | 1 |
| 04 | 8005690 | Кронштейн | 1 |
| 05 | M200816 | Болт | 2 |
| 06 | A590908 | Пружинная шайба | 2 |
| 07 | M111025 | Болт | 2 |
| 08 | A590910 | Пружинная шайба | 2 |
| 09 | M501008 | Гайка | 2 |
| 10 | 94-1402 | Угловой штуцер | 1 |
| 11 | 8007134 | Трубка | 1 |
| 12 | 94-1603 | Переходник | 1 |
| 13 | 94-1403 | Адаптер | 2 |
| 14 | 94-1303 | Адаптер | 1 |
| 15 | 4024633 | Предохранительный клапан | 1 |
| 16 | M351036 | Болт с внутренним шестигранником | 4 |
| 17 | A590910 | Пружинная шайба | 4 |
| 18 | M501008 | Гайка | 4 |
| 19 | 4024637 | Шланг | 1 |
| 20 | 4034033 | Шланг | 1 |
| 21 | Z456729 | Лента | 1 |
| 22 | M430610 | Винт | 3 |
| 23 | A590906 | Пружинная шайба | 3 |
| 24 | 94-1701 | Адаптер | 1 |
| 25 | 94-0675 | Разъём | 1 |
| 26 | 3002591 | Трубка, SB-2 | 1 |
| 27 | 4000854 | Хомут | 3 |
| 28 | M430610 | Винт | 3 |
| 29 | A590906 | Пружинная шайба | 3 |
| 30 | 4015439 | Разъём | 1 |
| 31 | M200836 | Болт | 1 |
| 32 | A590908 | Пружинная шайба | 1 |
| 33 | 94-1401 | Адаптер | 2 |
| 34 | 4015465 | Шланг | 1 |
| 35 | 94-1601 | Переходник | 1 |
| 36 | 94-0630 | Угловой штуцер | 2 |
| 37 | 94-1701 | Адаптер | 2 |
| 38 | 4014495 | Обратный клапан | 1 |
| 39 | 94-0660 | Тройник | 1 |
| 40 | 94-1301 | Адаптер | 1 |
| 41 | 94-1401 | Адаптер | 1 |
| 42 | 94-1501 | Адаптер | 1 |
| 43 | 4513004 | Резиновый шланг | 1 |
| 44 | 4020836 | Шланг | 1 |
| 45 | Z453016 | Хомут шланга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
