Пипимг обратный — HITACHI KH125

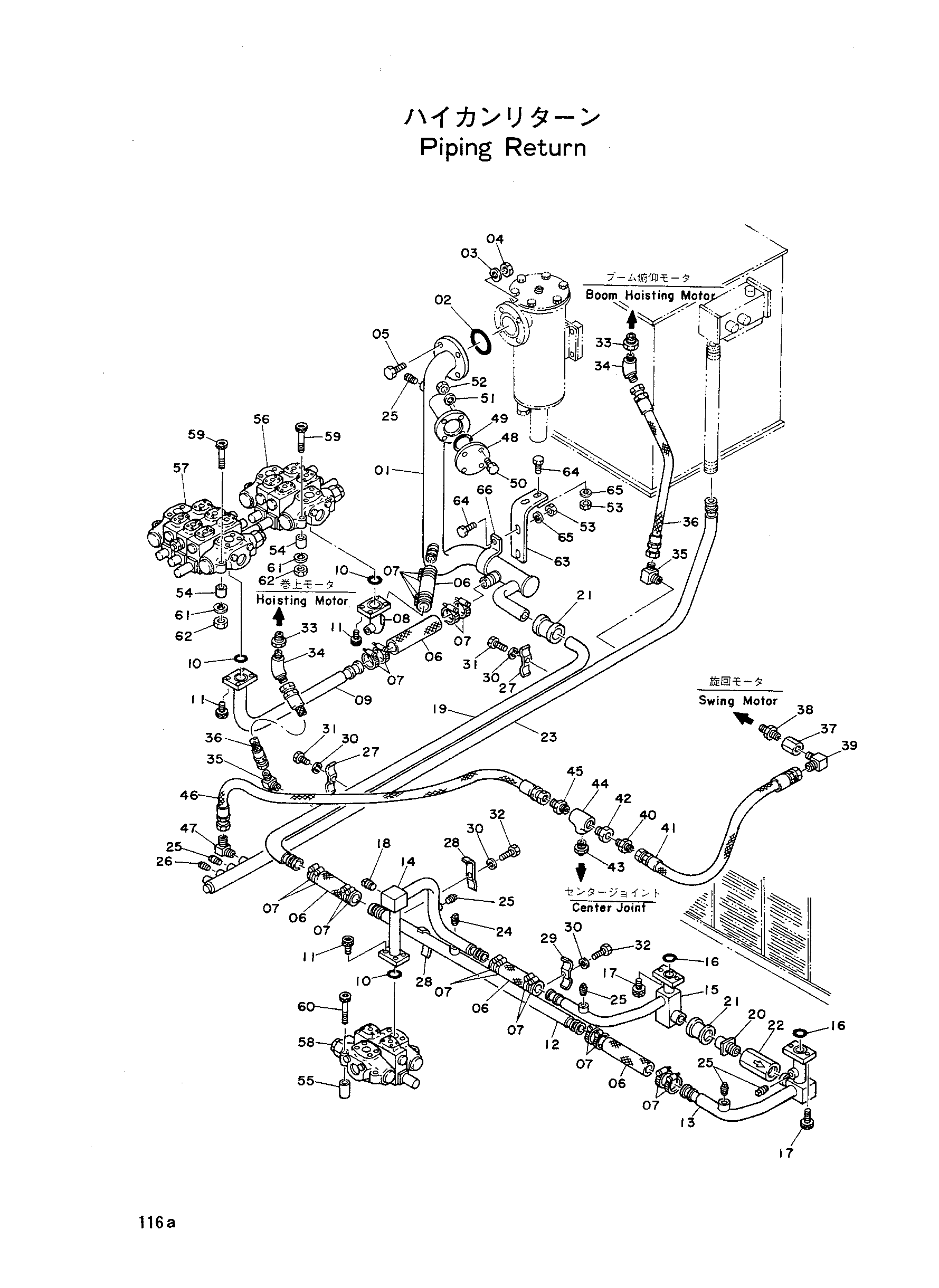

Заводская схема «Пипимг обратный» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7009467 | Трубка | 1 |
| 02 | A810090 | Уплотнительное кольцо | 1 |
| 03 | A590916 | Пружинная шайба | 4 |
| 04 | M501610 | Гайка | 4 |
| 05 | M111656 | Болт | 4 |
| 06 | 4093491 | Шланг | 5 |
| 07 | 4505385 | Зажим | 20 |
| 08 | 9707991 | Трубка R1 | 1 |
| 09 | 9710114 | Трубка | 1 |
| 10 | A811040 | Уплотнительное кольцо | 3 |
| 11 | M341236 | Болт с внутренним шестигранником | 12 |
| 12 | 9711201 | Трубка | 1 |
| 13 | 8021131 | Трубка | 1 |
| 14 | 7007683 | Трубка | 1 |
| 15 | 8021132 | Трубка | 1 |
| 16 | A811050 | Уплотнительное кольцо | 2 |
| 17 | M351236 | Болт с внутренним шестигранником | 4 |
| 18 | 94-2027 | Пробка | 1 |
| 19 | 9711200 | Трубка | 1 |
| 20 | 4081255 | Адаптер | 1 |
| 21 | 4069801 | Муфта | 2 |
| 22 | 4103100 | Обратный клапан | 1 |
| 23 | 8015251 | Трубка | 1 |
| 24 | 94-2025 | Пробка | 1 |
| 25 | 94-2023 | Пробка | 6 |
| 26 | 94-2022 | Пробка | 1 |
| 27 | Z496187 | Хомут | 2 |
| 28 | 4020642 | Хомут | 2 |
| 29 | 4053696 | Хомут трубки | 1 |
| 30 | A590910 | Пружинная шайба | 9 |
| 31 | M111045 | Болт | 2 |
| 32 | M111063 | Болт | 3 |
| 33 | 94-1602 | Переходник | 2 |
| 34 | 94-1502 | Адаптер | 2 |
| 35 | 94-1402 | Угловой штуцер | 2 |
| 36 | 4055285 | Резиновый шланг | 2 |
| 37 | J70082 | Разъём | 1 |
| 38 | J70782 | Штуцер | 1 |
| 39 | 94-1401 | Адаптер | 1 |
| 40 | 94-1301 | Адаптер | 1 |
| 41 | 4024881 | Шланг | 1 |
| 42 | 94-1608 | Переходник | 1 |
| 43 | J70784 | Штуцер | 1 |
| 44 | J70484 | Тройник | 1 |
| 45 | 94-1303 | Адаптер | 1 |
| 46 | 4021962 | Шланг | 1 |
| 47 | 94-1403 | Адаптер | 1 |
| 48 | 4114593 | Крышка | 1 |
| 49 | A811075 | Уплотнительное кольцо | 1 |
| 50 | M111256 | Болт | 4 |
| 51 | A590912 | Пружинная шайба | 4 |
| 52 | M501210 | Гайка | 4 |
| 53 | M501008 | Гайка | 4 |
| 54 | 4080105 | Проставка | 8 |
| 55 | 4015777 | Проставка | 4 |
| 56 | 4121857 | Клапан | 1 |
| 57 | 4111828 | Клапан | 1 |
| 58 | 4111829 | Клапан | 1 |
| 59 | 4021364 | Болт с внутренним шестигранником | 8 |
| 60 | M351202 | Болт с внутренним шестигранником | 4 |
| 61 | A590912 | Пружинная шайба | 8 |
| 62 | M501210 | Гайка | 8 |
| 63 | 4090612 | Кронштейн | 1 |
| 64 | M111032 | Болт | 4 |
| 65 | A590110 | Шайба | 4 |
| 66 | 4000909 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
