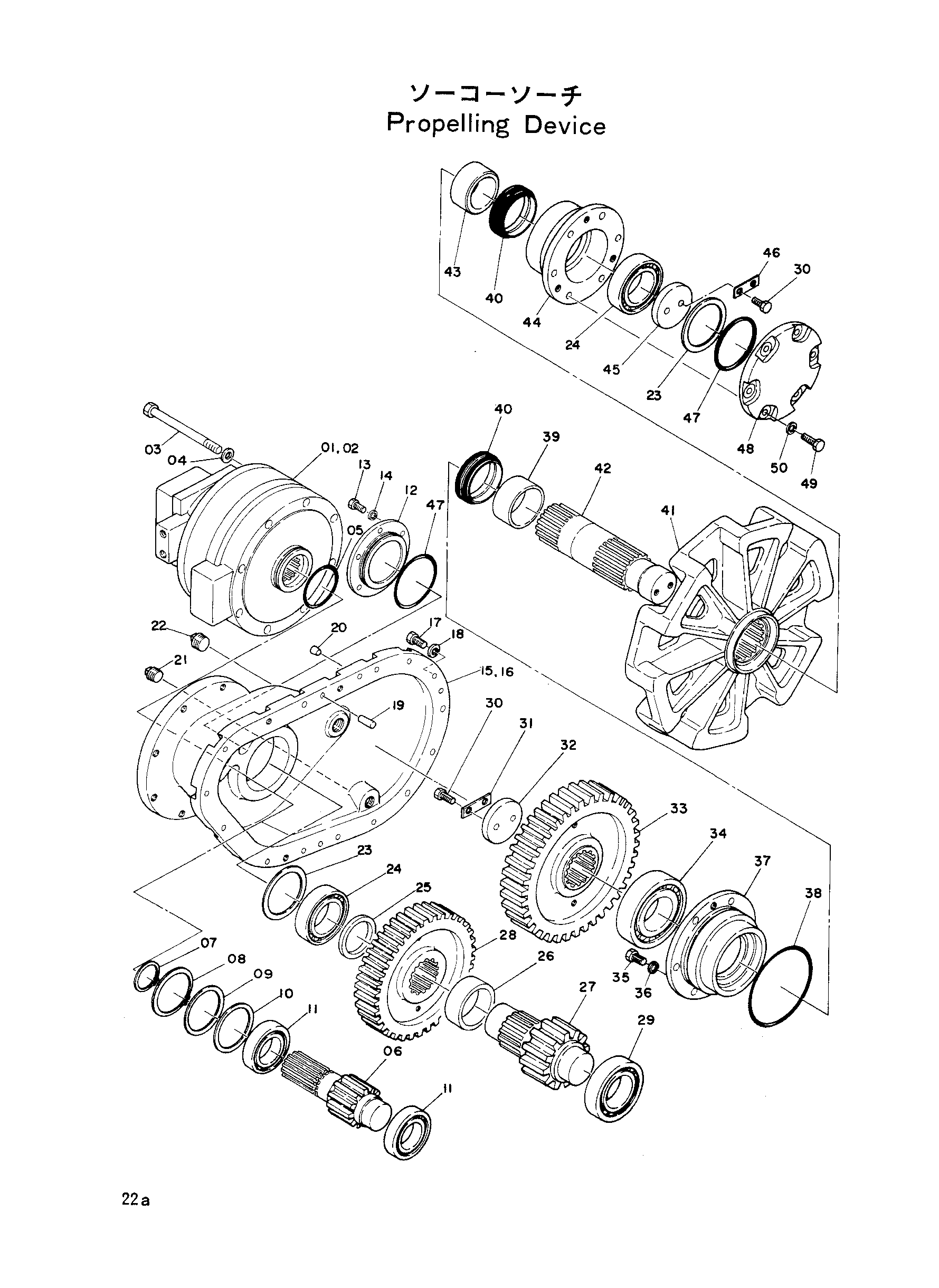

Ходовой устройство — HITACHI KH125

Заводская схема «Ходовой устройство» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9013858	Кронштейн гидромотор	1
02	9013859	Кронштейн гидромотор	1
03	4050950	Болт	12
04	4018545	Плоская шайба	12
05	A810125	Уплотнительное кольцо	2
06	3008264	Вал ведущая шестерня	2
07	Z954442	Стопорное кольцо	2
08	Z959503	Стопорное кольцо	2
09	4046481	Регулировочная шайба	4
10	4036771	Регулировочная шайба	5
11	Z971201	Брг.испх.рол.	4
12	4064167	Крышка	2
13	M211228	Болт	10
14	A590912	Пружинная шайба	10
15	2003399	Крышка R	1
16	2003400	Крышка L	1
17	M111636	Болт	34
18	A590916	Пружинная шайба	34
19	J401650	Довел	4
20	Z428028	Пробка	6
21	J75210	Пробка масляный	2
22	J75214	Пробка	2
23	4511319	Регулировочная шайба	10
24	4510123	Подшипник каток	4
25	4064166	Проставка	2
26	4064165	Проставка	2
27	3009870	Вал ведущая шестерня	2
28	3004842	Шестерня	2
29	4046480	Подшипник ROL	2
30	M121640	Болт	8
31	4503092	Стопорная пластина	2
32	4508186	Пластина	2
33	3004841	Шестерня	2
34	4510122	Подшипник. спх.рол.	2
35	M111636	Болт	12
36	A590916	Пружинная шайба	12
37	2001096	Картридж	2
38	A810220	Уплотнительное кольцо	2
39	4036764	Проставка	2
40	4507221	Комплект уплотнений	4
41	1001083	Тумблер дривинг	2
42	3004893	Привод вал	2
43	4511828	Проставка	2
44	2500135	Картридж	2
45	4510118	Пластина	2
46	4510117	Стопорная пластина	2
47	A810150	Уплотнительное кольцо	4
48	3502364	Крышка	2
49	M111650	Болт	12
50	A590916	Пружинная шайба	12

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
