Поворот тормоз рычаг — HITACHI KH125

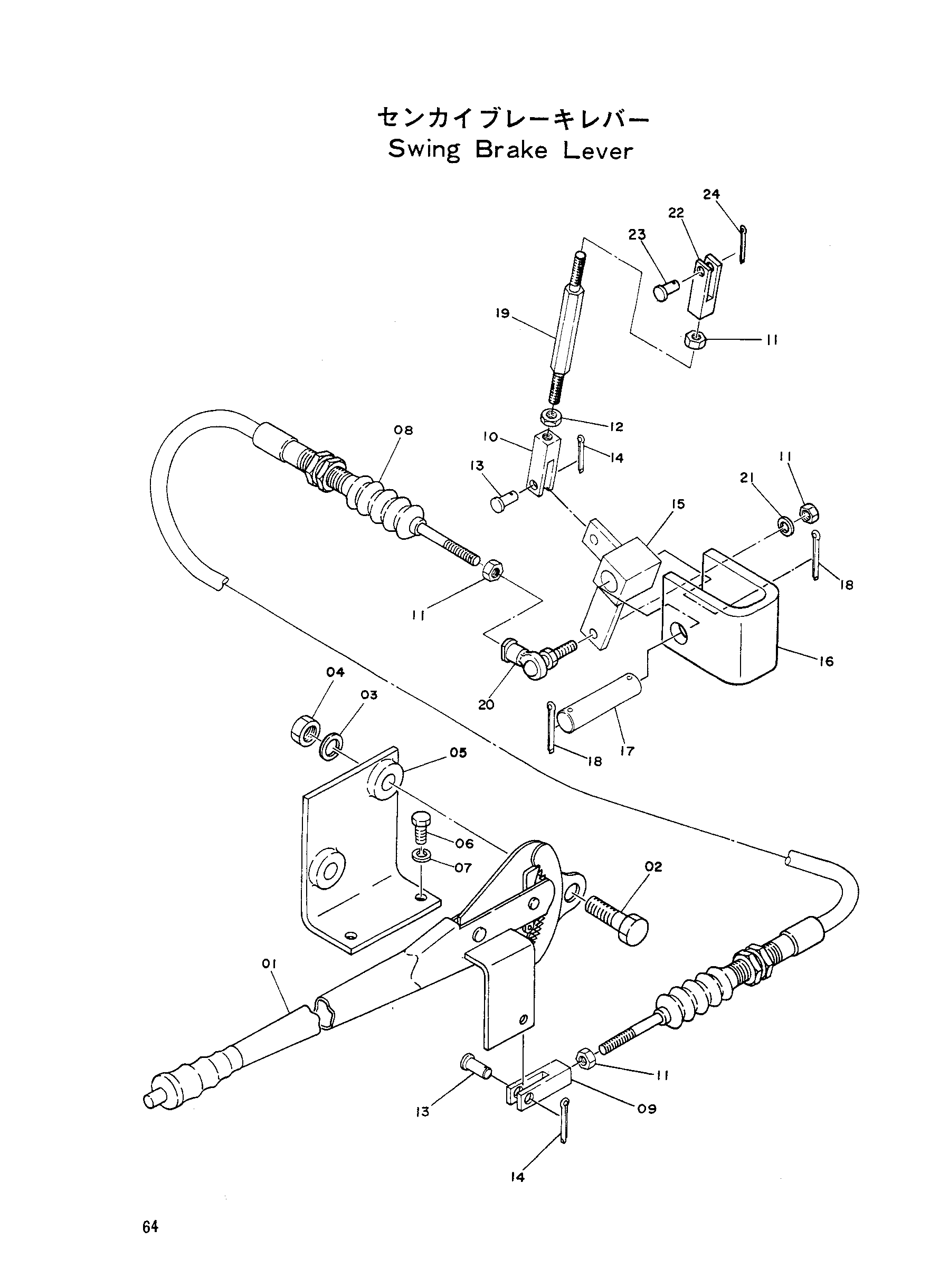

Заводская схема «Поворот тормоз рычаг» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8001734 | Рычаг | 1 |
| 02 | M111445 | Болт | 2 |
| 03 | A590914 | Пружинная шайба | 2 |
| 04 | M501411 | Гайка | 2 |
| 05 | 9704705 | Кронштейн | 1 |
| 06 | M111020 | Болт | 2 |
| 07 | A590910 | Пружинная шайба | 2 |
| 08 | 4058246 | Трос | 1 |
| 09 | M980844 | Концевой вилка | 1 |
| 10 | M990844 | Концевой вилка | 1 |
| 11 | M500807 | Гайка | 3 |
| 12 | 4015380 | Гайка(левый) | 1 |
| 13 | A740821 | Палец | 2 |
| 14 | A762013 | Шплинт | 2 |
| 15 | 9701433 | Рычаг | 1 |
| 16 | 9709640 | Кронштейн | 1 |
| 17 | Z410407 | Палец | 1 |
| 18 | A765032 | Шплинт | 2 |
| 19 | 4015411 | Шток | 1 |
| 20 | 4007610 | Шарнир | 1 |
| 21 | A590908 | Пружинная шайба | 1 |
| 22 | 4020675 | Концевой вилка | 1 |
| 23 | A741026 | Палец | 1 |
| 24 | A763016 | Шплинт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
