Трукк — HITACHI KH125

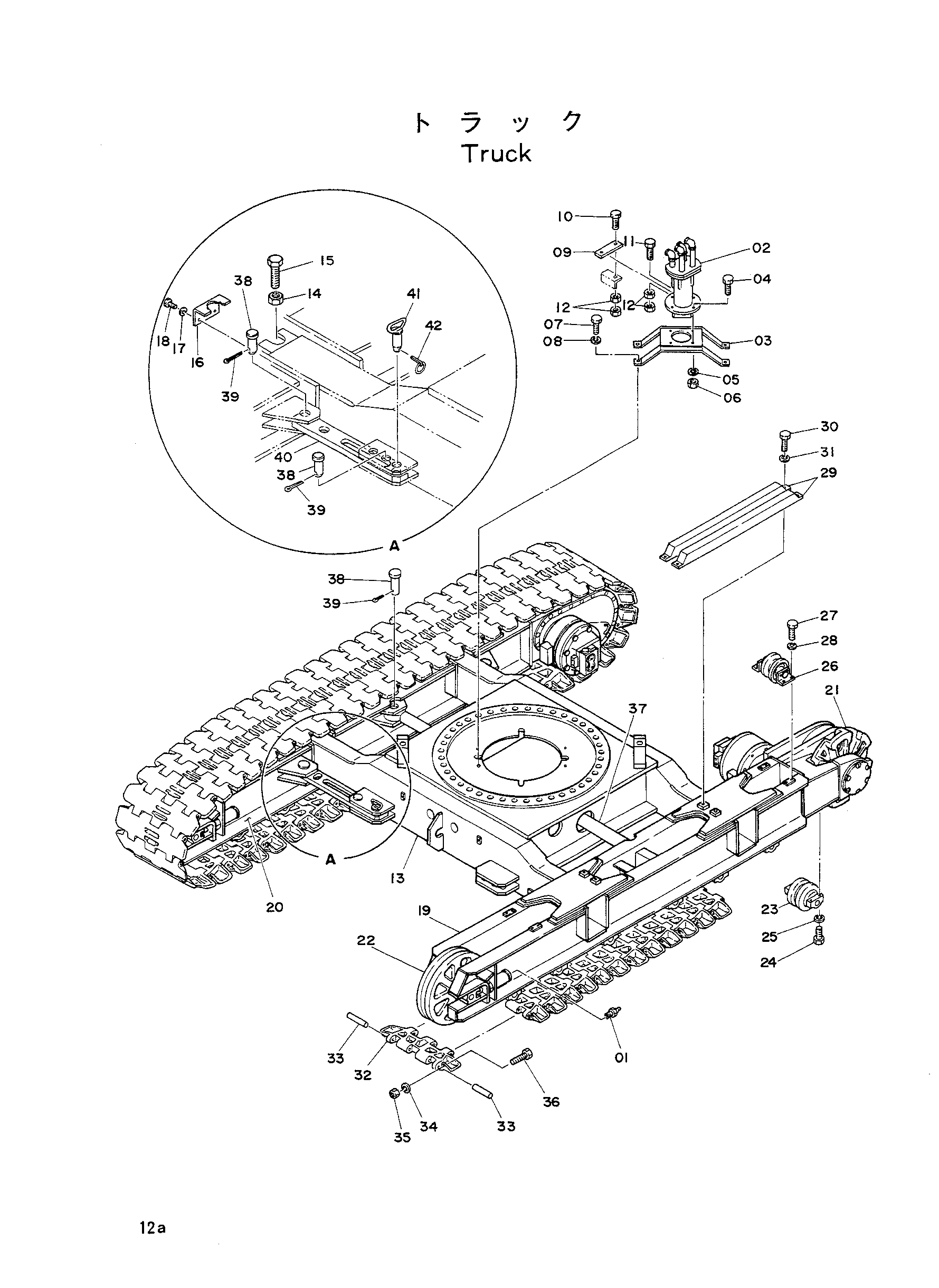

Заводская схема «Трукк» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	J75581	Штуцер	4
02	4113866	Центральный коллектор	1
02-12	9042062	Центральный коллектор	1
03	8000291	Кронштейн	1
04	M111240	Болт	4
05	A590912	Пружинная шайба	4
06	M501210	Гайка	4
07	M111232	Болт	4
08	A590912	Пружинная шайба	4
09	Z490940	Тяга	1
10	M111445	Болт	1
11	M111480	Болт	1
12	M501411	Гайка	4
13	6003602	Рама трукк	1
14	4004175	Гайка	4
15	4064609	Болт	4
16	4086494	Стопорная пластина	4
17	A590912	Пружинная шайба	8
18	M111232	Болт	8
19	7008028	Рама боковой(левый)	1
20	7008029	Рама боковой(правый)	1
21	9030519	Пропеллент	1
22	9030466	Тумблер таке-уп	2
23	9024265	Опорный каток	14
24	4086495	Болт	56
25	A590918	Пружинная шайба	56
26	9030243	Каток верхний	4
27	M111225	Болт	16
28	A590912	Пружинная шайба	16
29	4069540	Направляющая башмак	4
30	M111650	Болт	8
31	A590916	Пружинная шайба	8
32	1000958	Трукк-линк	1
32-36	9025831	Гусеничная цепь	116
33	4080991	Палец 36	2
34	A590912	Пружинная шайба	2
35	M501210	Гайка	2
36	M111236	Болт	2
37	4086981	Гидроцилиндр	1
38	Z499632	Палец	10
39	A766071	Шплинт	10
40	4064610	Тяга	4
41	9712053	Палец	4
42	Z947447	Палец кольцо	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
