Рама — HITACHI KH125

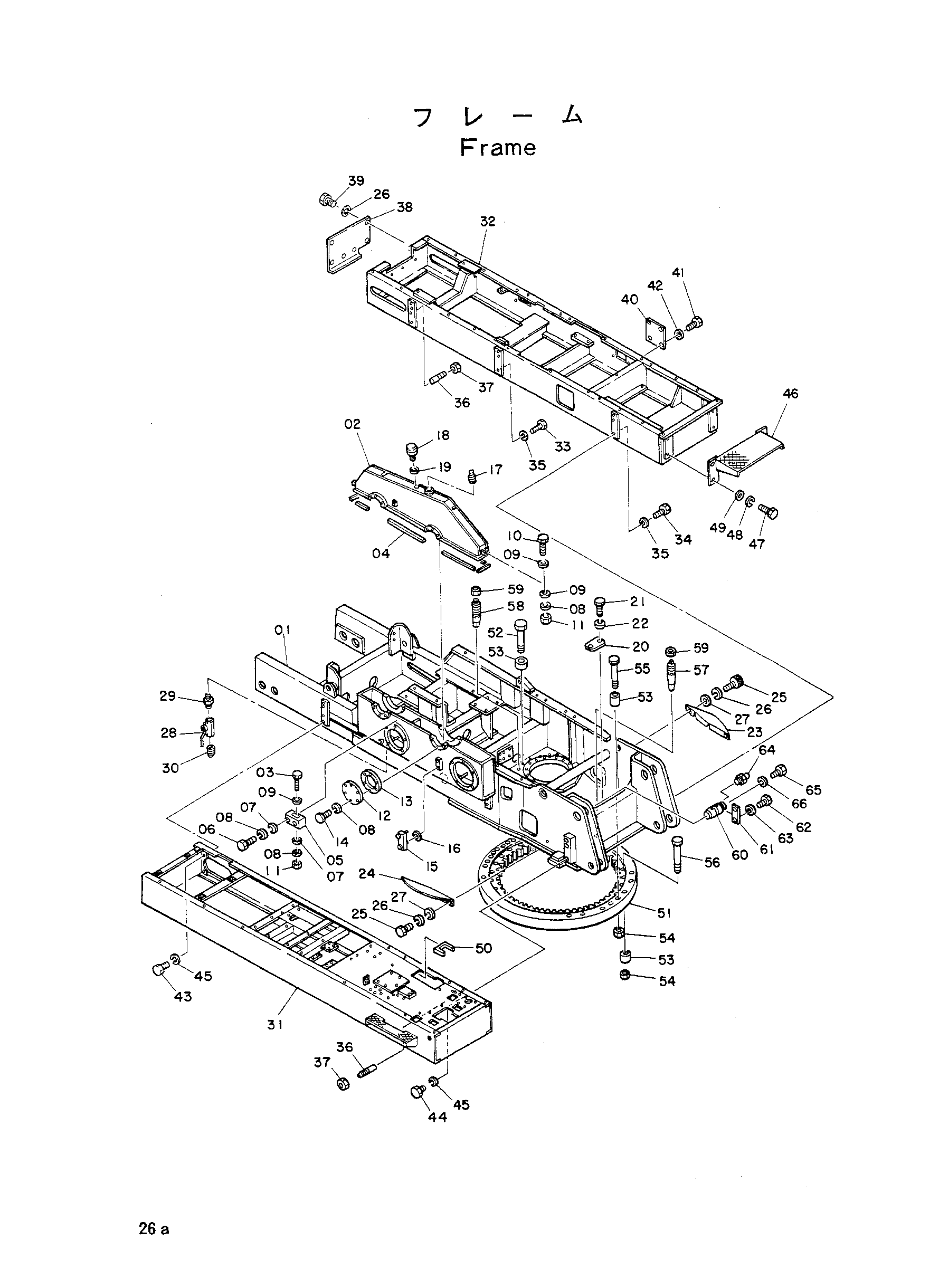

Заводская схема «Рама» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5001144 | Рама основной | 1 |
| 01-02 | 6004750 | Рама основной | 1 |
| 02 | 6002924 | Корпус гиар | 1 |
| 03 | 4091547 | Болт | 2 |
| 04 | 4046944 | Уплотнение | 1 |
| 05 | 4084626 | Сиденье | 2 |
| 06 | M111045 | Болт | 4 |
| 07 | A590110 | Шайба | 10 |
| 08 | A590910 | Пружинная шайба | 14 |
| 09 | J217083 | Шайба | 6 |
| 10 | M111002 | Болт | 2 |
| 11 | M501008 | Гайка | 4 |
| 12 | 4016018 | Крышка | 1 |
| 13 | Z435676 | Манжета | 1 |
| 14 | M111022 | Болт | 6 |
| 15 | 9710874 | Указатель уровня | 1 |
| 16 | Z449558 | Уплотнительная шайба | 4 |
| 17 | J75220 | Пробка масляный | 1 |
| 18 | Z989058 | Сапун | 1 |
| 19 | D912218 | Манжета | 1 |
| 20 | 4093445 | Крышка | 1 |
| 21 | M111222 | Болт | 2 |
| 22 | A590912 | Пружинная шайба | 2 |
| 23 | 4110274 | Крышка | 1 |
| 24 | 4110275 | Крышка | 1 |
| 25 | M351020 | Болт с внутренним шестигранником | 4 |
| 26 | A590910 | Пружинная шайба | 10 |
| 27 | A590110 | Шайба | 4 |
| 28 | 94-4029 | Кран | 1 |
| 29 | 94-1704 | Адаптер | 1 |
| 30 | 94-2025 | Пробка | 1 |
| 31 | 5000789 | Платформа | 1 |
| 32 | 5000894 | ENG платформа | 1 |
| 33 | M112063 | Болт | 6 |
| 34 | M112050 | Болт | 3 |
| 35 | A590920 | Пружинная шайба | 9 |
| 36 | M331632 | Болт реамер | 2 |
| 37 | M501613 | Гайка | 2 |
| 38 | 4111384 | Крышка | 1 |
| 39 | M111016 | Болт | 6 |
| 40 | 4056308 | Крышка фильтр | 1 |
| 41 | M200610 | Болт | 4 |
| 42 | A590906 | Пружинная шайба | 4 |
| 43 | M111650 | Болт | 3 |
| 44 | M111640 | Болт | 6 |
| 45 | A590916 | Пружинная шайба | 9 |
| 46 | 8015472 | Ступень | 1 |
| 47 | M111222 | Болт | 4 |
| 48 | A590912 | Пружинная шайба | 4 |
| 49 | A590112 | Шайба | 4 |
| 50 | 4099474 | Сиденье резиновый | 1 |
| 51 | 4071608 | Поворот киркле | 1 |
| 52 | 4093191 | Болт | 10 |
| 53 | 4511723 | Проставка | 58 |
| 54 | M512722 | Гайка | 58 |
| 55 | 4073651 | Болт | 8 |
| 56 | 4074622 | Болт | 40 |
| 57 | 4095126 | Болт кнокк | 1 |
| 58 | 4095125 | Болт кнокк | 1 |
| 59 | M502016 | Гайка | 2 |
| 60 | 4020945 | Мост | 2 |
| 61 | X4248 | Стопорная пластина | 2 |
| 62 | M112036 | Болт | 4 |
| 63 | A590920 | Пружинная шайба | 4 |
| 64 | J75481 | Штуцер | 2 |
| 65 | M111625 | Болт | 2 |
| 66 | A590916 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
