Электрический устройство 1 — HITACHI KH125

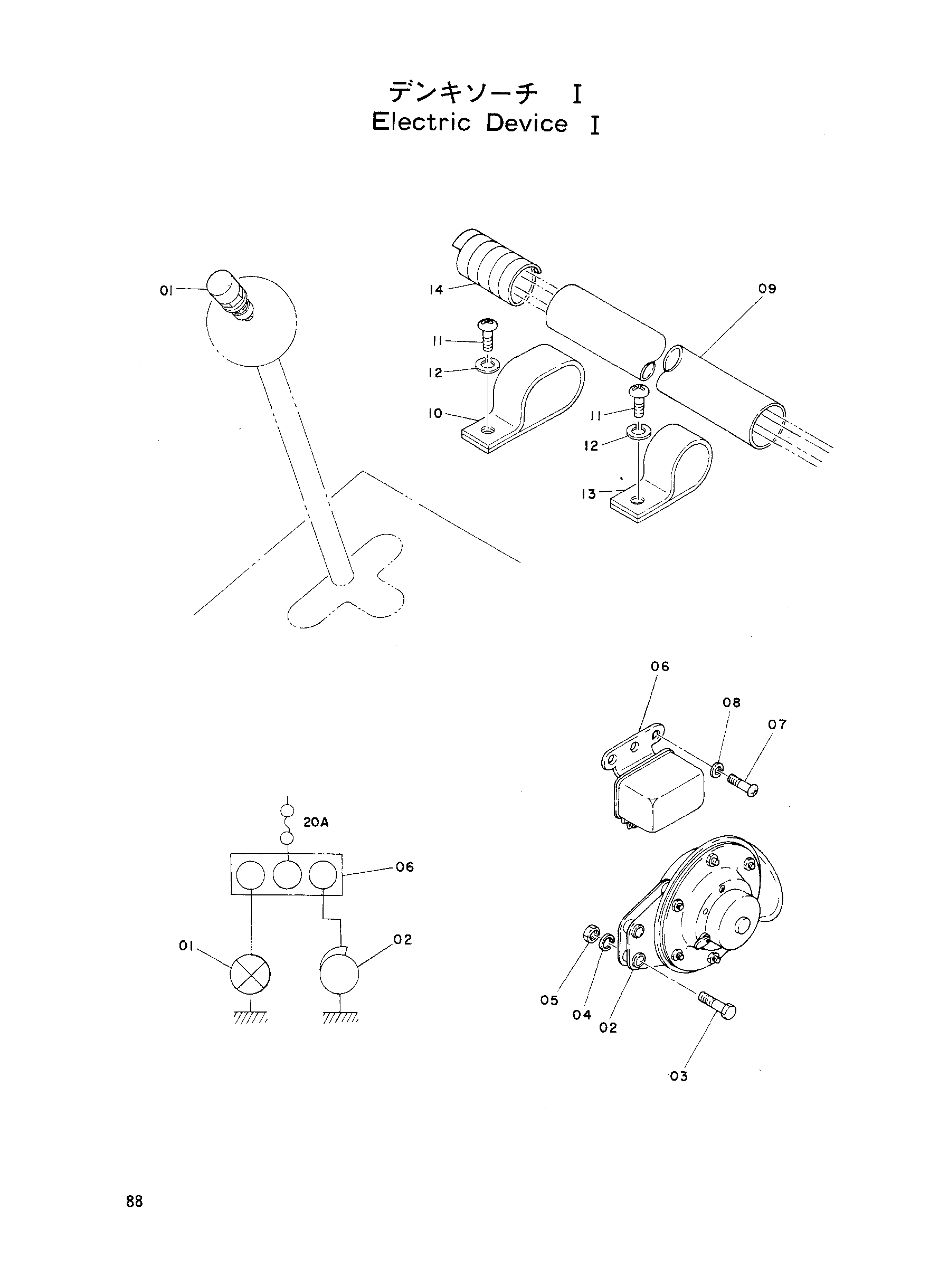

Заводская схема «Электрический устройство 1» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Z487086 | Выключатель пусхбут. | 1 |
| 02 | 4505524 | Звуковой сигнал | 1 |
| 03 | M200825 | Болт | 2 |
| 04 | A590908 | Пружинная шайба | 2 |
| 05 | M500807 | Гайка | 2 |
| 06 | 4505392 | Реле | 1 |
| 07 | M430610 | Винт | 2 |
| 08 | A590906 | Пружинная шайба | 2 |
| 09 | 4064423 | Кондуит | 1 |
| 10 | 4000864 | Зажим трубка | 2 |
| 11 | M430610 | Винт | 7 |
| 12 | A590906 | Пружинная шайба | 7 |
| 13 | 4000856 | Зажим трубка | 5 |
| 14 | 4066901 | Трубка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
