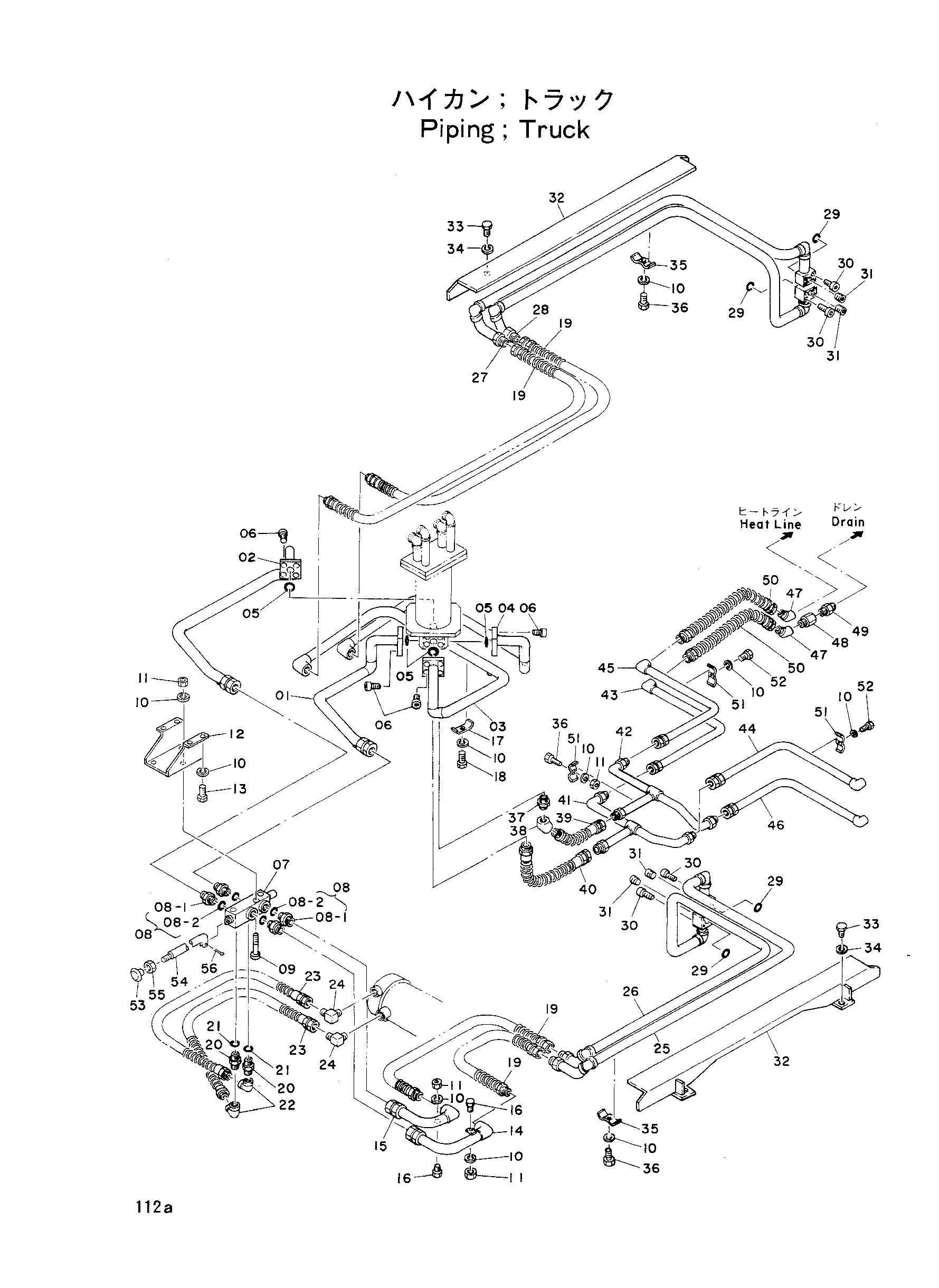

Трубопроводы трукк — HITACHI KH125

Заводская схема «Трубопроводы трукк» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8007250	Трубка	1
02	8007248	Трубка	1
03	8007251	Трубка	1
04	8007249	Трубка	1
05	A811040	Уплотнительное кольцо	4
06	M351236	Болт с внутренним шестигранником	16
07	4025829	Гидрораспределитель	1
08	4042034	Адаптер	4
08-01	4042014	Адаптер	4
08-02	4506429	Уплотнительное кольцо	4
09	M111000	Болт	3
10	A590910	Пружинная шайба	17
11	M501008	Гайка	6
12	3008268	Кронштейн	1
13	M111016	Болт	4
14	9704703	Трубка	1
15	9704702	Трубка	1
16	M111025	Болт	2
17	4000337	Хомут	1
18	M111050	Болт	1
19	4055281	Резиновый шланг	4
20	Z435524	Адаптер	2
21	Z954493	Уплотнительное кольцо	2
22	94-0617	Угловой штуцер: S	2
23	4065207	Резиновый шланг	2
24	94-1403	Адаптер	2
25	7003846	Трубка	1
26	7003845	Трубка	1
27	7003847	Трубка	1
28	7003844	Трубка	1
29	A811030	Уплотнительное кольцо	4
30	M341050	Болт с внутренним шестигранником	16
31	94-2012	Пробка	4
32	8007185	Крышка трубка	2
33	M111625	Болт	4
34	A590916	Пружинная шайба	4
35	4001160	Хомут: трубка	4
36	M111045	Болт	5
37	94-1908	Адаптер	1
38	94-0602	Угловой штуцер	1
39	4065599	Шланг	1
40	4070635	Шланг	1
41	8007053	Трубка	1
42	8007054	Трубка	1
43	9703797	Трубка	1
44	9703799	Трубка	1
45	9703796	Трубка	1
46	9703798	Трубка	1
47	94-1503	Адаптер	4
48	94-0677	Разъём S	2
49	94-1703	Адаптер	2
50	4046647	Резиновый шланг	4
51	4001158	Хомут трубки	3
52	M111036	Болт	2
53	4001812	Рукоятка	1
54	4056303	Шток	1
55	M500605	Гайка	1
56	J412520	Шплинт	1
