Трубопроводы насос — HITACHI KH125

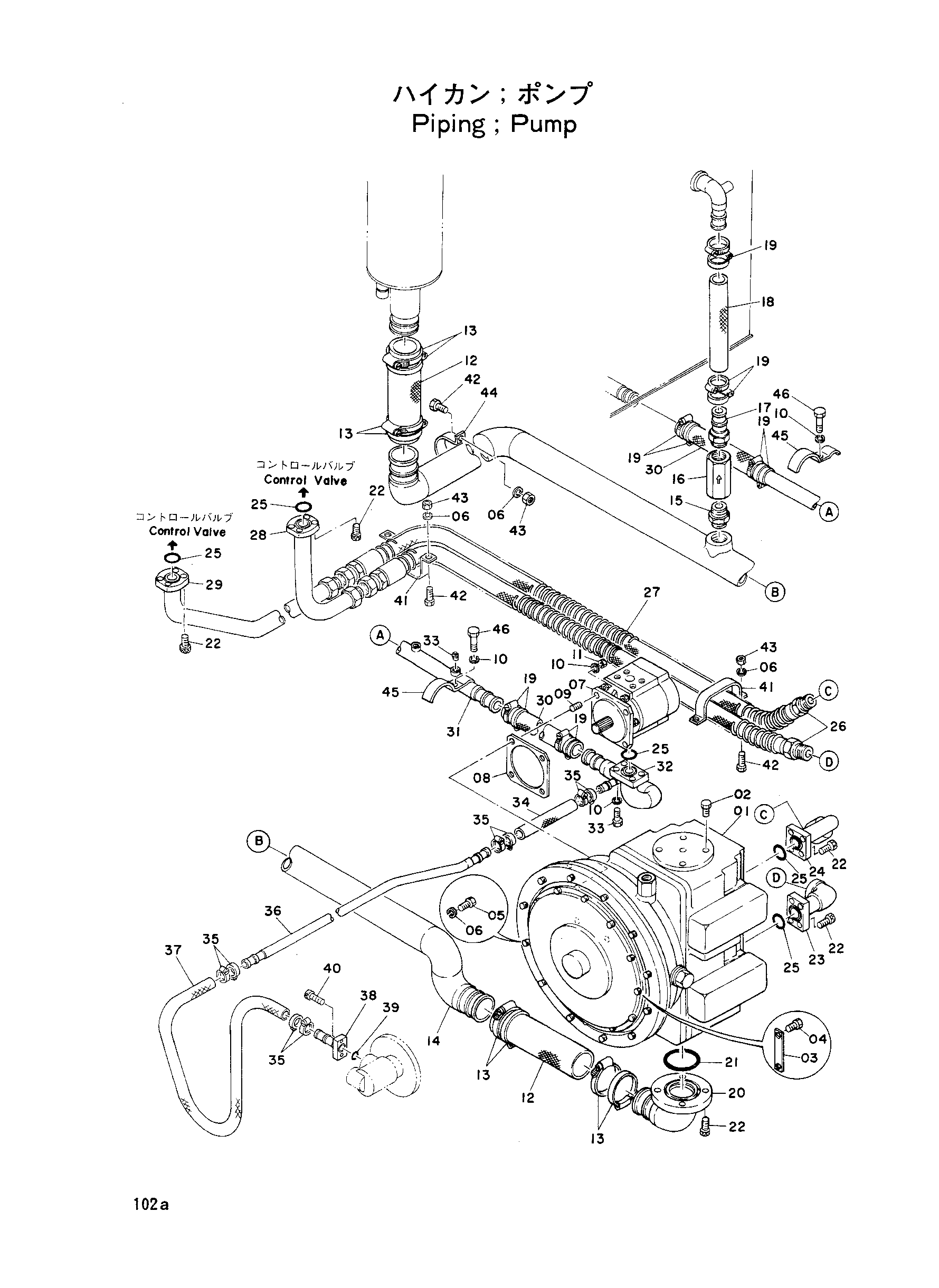

Заводская схема «Трубопроводы насос» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4013314 | Насос плунжер | 1 |
| 02 | M211232 | Болт | 3 |
| 03 | 4505829 | Стопорная шайба | 5 |
| 04 | M221036 | Болт | 9 |
| 05 | M211036 | Болт | 12 |
| 06 | A590910 | Пружинная шайба | 12 |
| 07 | 3002250 | Шестерённый насос | 1 |
| 08 | Z435600 | Манжета | 1 |
| 09 | M411228 | Болт шпилька | 4 |
| 10 | A590912 | Пружинная шайба | 4 |
| 11 | M501207 | Гайка | 4 |
| 12 | 4015793 | Шланг | 2 |
| 13 | 4507512 | Зажим | 8 |
| 14 | 7003766 | Трубка | 1 |
| 15 | J70712 | Адаптер | 1 |
| 16 | 4014496 | Обратный клапан | 1 |
| 17 | Z499979 | Соединение | 1 |
| 18 | 4055788 | Резиновый шланг | 1 |
| 19 | 4505385 | Зажим | 12 |
| 20 | 9701902 | Трубка | 1 |
| 21 | A811095 | Уплотнительное кольцо | 1 |
| 22 | M341236 | Болт с внутренним шестигранником | 20 |
| 23 | 9704459 | Трубка | 1 |
| 24 | 9704458 | Трубка | 1 |
| 25 | A811040 | Уплотнительное кольцо | 5 |
| 26 | 4055293 | Шланг | 2 |
| 27 | 4059073 | Защитный кожух | 4 |
| 28 | 9704633 | Трубка | 1 |
| 29 | 8007046 | Трубка | 1 |
| 30 | 4000807 | Шланг | 2 |
| 31 | 8002557 | Трубка | 1 |
| 32 | 8003333 | Трубка SC2 | 1 |
| 33 | 19H2454 | Болт | 4 |
| 34 | 4015789 | Шланг | 1 |
| 35 | 4017573 | Зажим | 8 |
| 36 | 8002330 | Трубка | 1 |
| 37 | 4015787 | Шланг | 1 |
| 38 | 9701899 | Трубка | 1 |
| 39 | 4509181 | Уплотнительное кольцо | 1 |
| 40 | M340825 | Болт с внутренним шестигранником | 2 |
| 41 | 4053754 | Хомут | 4 |
| 42 | M111025 | Болт | 8 |
| 43 | M501008 | Гайка | 8 |
| 44 | 4000909 | Хомут | 1 |
| 45 | 4024648 | Хомут | 2 |
| 46 | M111256 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
