Муфта в сборе — HITACHI KH125

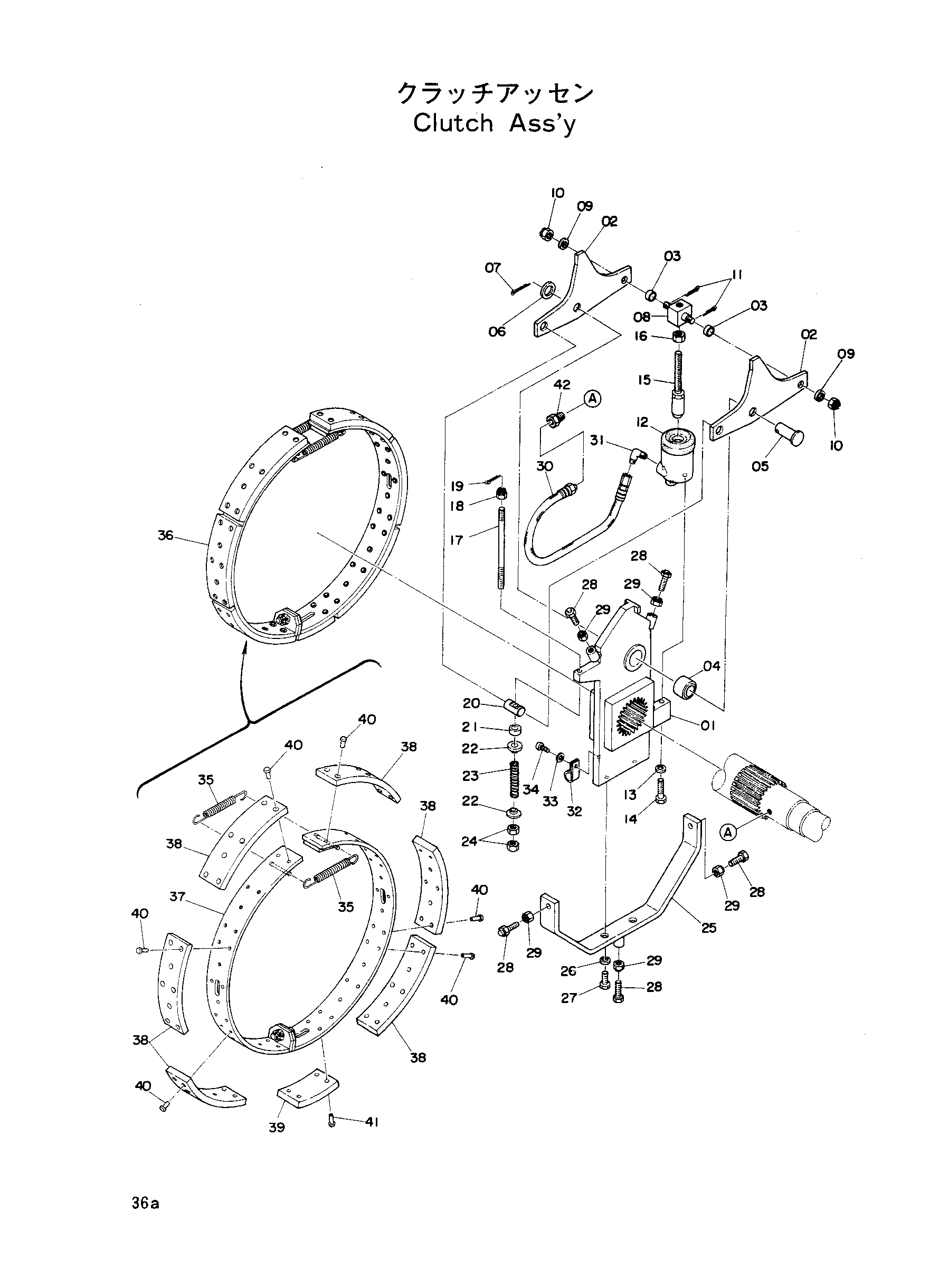

Заводская схема «Муфта в сборе» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7002099	Дривер	1
01-41	9011261	Муфта-в сборе	2
02	4035170	Рычаг	2
03	Z488109	Втулка	2
04	4015750	Игольчатый подшипник	1
05	4015751	Палец	1
06	A590124	Шайба	1
07	A764045	Шплинт	1
08	4015752	Труннион	1
09	A590112	Шайба	2
10	M541210	Корончатая гайка	2
11	A763025	Шплинт	2
12	4048209	Гидроцилиндр масляный	1
13	A590912	Пружинная шайба	2
14	M111271	Болт	2
15	4015643	Шток	1
16	M501411	Гайка	1
17	4035171	Шток	1
18	M631215	Гайка	1
19	A763025	Шплинт	1
20	4035172	Палец	1
21	4035173	Проставка	1
22	4028517	Сиденье	2
23	4035174	Пружина	1
24	M501210	Гайка	2
25	Z813487	Направляющая лента	1
26	A590912	Пружинная шайба	2
27	M111232	Болт	2
28	Z435693	Болт	5
29	4020093	Гайка	5
30	4015754	Шланг	1
31	Z963162	Адаптер	1
32	Z499317	Зажим	1
33	A590906	Пружинная шайба	1
34	M430610	Винт	1
35	Z435692	Пружина растяжения	2
36	9006581	Лента муфта	1
37	6000581	Лента муфта	1
38	Z317212	Накладка	6
39	Z435694	Накладка	1
40	Z929158	Заклёпка	46
41	Z929157	Заклёпка	4
42	4056970	Адаптер	2

Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
