Бак устройство — HITACHI KH125

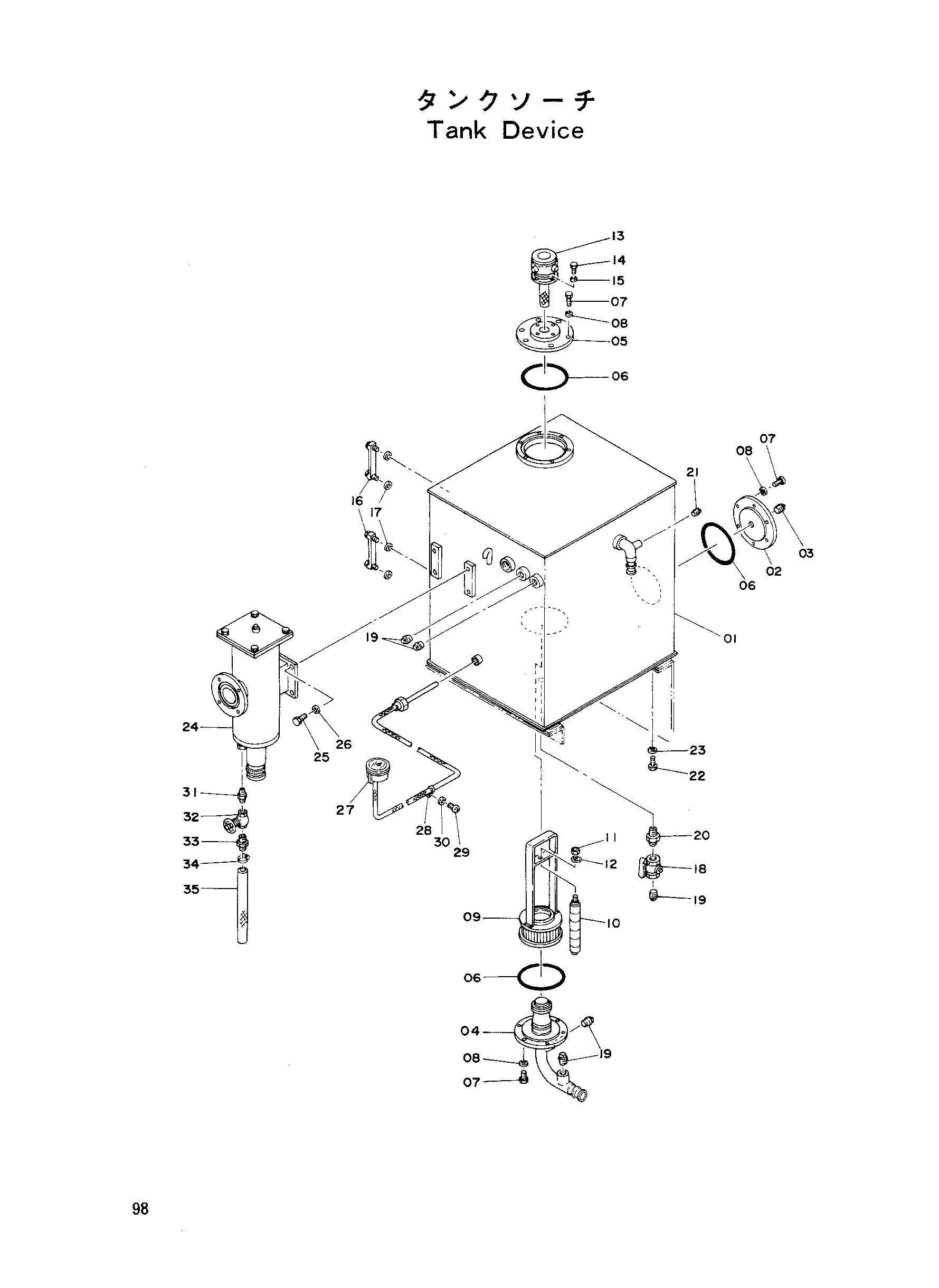

Заводская схема «Бак устройство» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6001704 | Гидробак | 1 |
| 02 | Z435519 | Крышка | 1 |
| 03 | 94-2014 | Пробка | 1 |
| 04 | 8007412 | Держатель фильтр | 1 |
| 05 | Z435520 | Крышка | 1 |
| 06 | A810165 | Уплотнительное кольцо | 3 |
| 07 | M111025 | Болт | 18 |
| 08 | A590910 | Пружинная шайба | 18 |
| 09 | Z328995 | Всасывающий фильтр | 1 |
| 10 | 4008329 | Магнето | 1 |
| 11 | M561207 | Гайка | 1 |
| 12 | A590412 | Шайба | 1 |
| 13 | 4023661 | Сапун | 1 |
| 14 | M200822 | Болт | 4 |
| 15 | A590908 | Пружинная шайба | 4 |
| 16 | 3007616 | Указатель | 2 |
| 17 | Z449558 | Уплотнительная шайба | 8 |
| 18 | 94-0730 | Кран | 1 |
| 19 | J75210 | Пробка масляный | 5 |
| 20 | 94-1705 | Адаптер | 1 |
| 21 | 94-2023 | Пробка | 1 |
| 22 | M111628 | Болт | 4 |
| 23 | A590916 | Пружинная шайба | 4 |
| 24 | 9015575 | Фильтр линия | 1 |
| 25 | M111232 | Болт | 4 |
| 26 | A590912 | Пружинная шайба | 4 |
| 27 | 4020655 | Тхермометер | 1 |
| 28 | Z499317 | Зажим | 6 |
| 29 | M430610 | Винт | 6 |
| 30 | A590906 | Пружинная шайба | 6 |
| 31 | 94-1303 | Адаптер | 1 |
| 32 | 4046955 | Клапан глове | 1 |
| 33 | 4004589 | Соединение | 1 |
| 34 | Z499948 | Хомут шланга | 1 |
| 35 | 4004588 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
