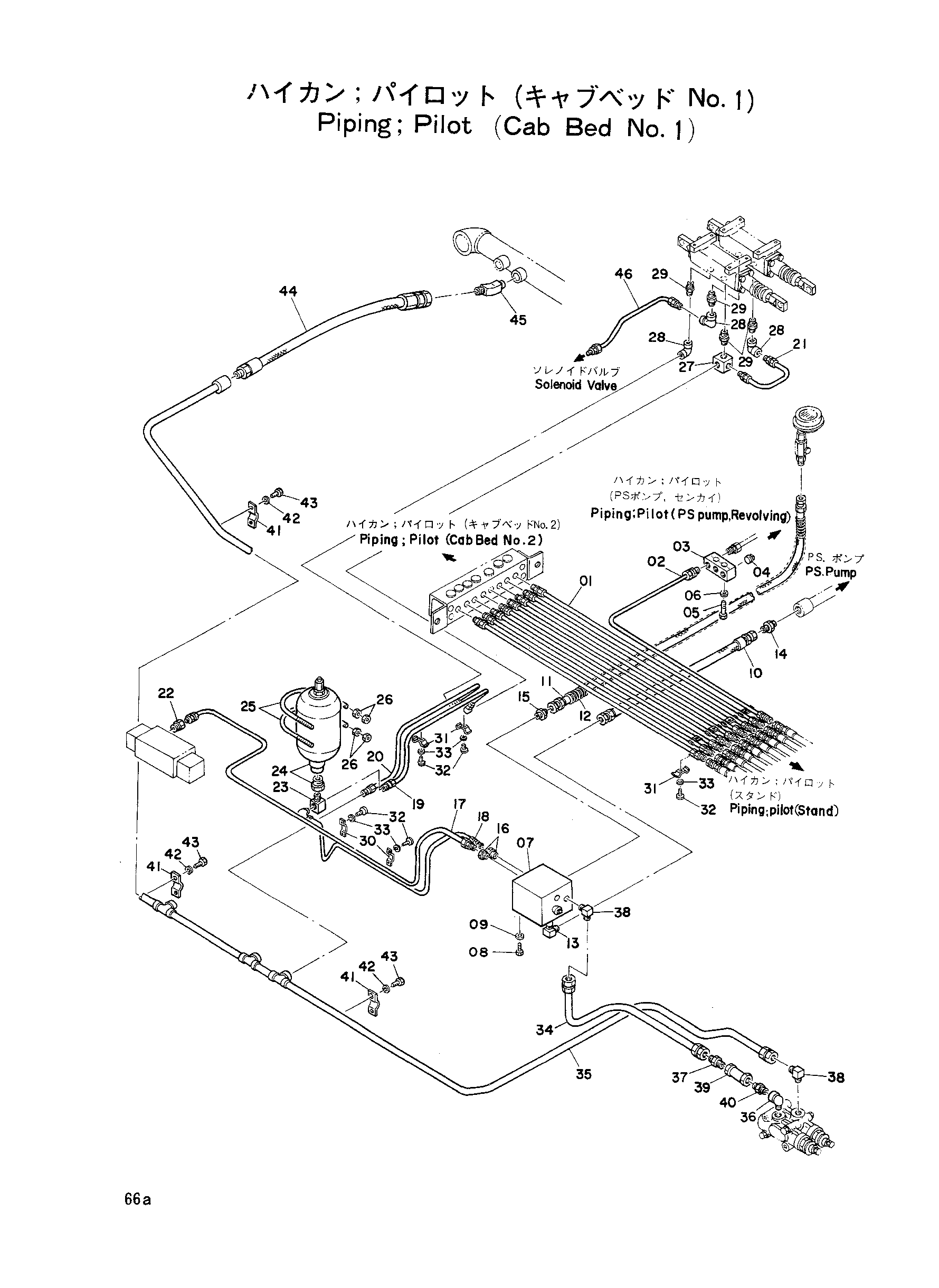

Трубопроводы пилотный(кабина платформа No.1) — HITACHI KH125

Заводская схема «Трубопроводы пилотный(кабина платформа No.1)» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4020587	Трубка, CH	8
02	4020576	Трубка	1
03	4015433	Разъём	1
04	J75282	Пробка масляный	4
05	M200840	Болт	2
06	A590908	Пружинная шайба	2
07	9008318	Обратный клапан	1
08	M211020	Болт	2
09	A590910	Пружинная шайба	2
10	4055214	Резиновый шланг	1
11	4055204	Резиновый шланг	1
12	4053616	Защитный кожух	1
13	94-1402	Угловой штуцер	1
14	94-1302	Адаптер	1
15	94-1302	Адаптер	1
16	94-1601	Переходник	2
17	3008296	Трубка SH-1	1
18	3008152	Трубка IN-6	1
19	4055107	Трубка IN-7	1
20	4052487	Трубка DR6	1
21	4020548	Трубка	1
22	94-1601	Переходник	1
23	4015424	Тройник	1
24	4023067	Гидроаккумулятор	1
25	4006072	U-образный болт	2
26	M500807	Гайка	8
27	4020550	Угловой штуцер	1
28	94-0615	Угловой штуцер	3
29	4002235	Адаптер	4
30	4015443	Хомут трубки	2
31	4015441	Хомут	8
32	M430610	Винт	12
33	A590906	Пружинная шайба	12
34	8003355	Трубка	1
35	8007044	Трубка дренажный	1
36	94-0631	Угловой штуцер	1
37	94-1302	Адаптер	1
38	94-1402	Угловой штуцер	2
39	4014744	Обратный клапан	1
40	94-1702	Адаптер	1
41	4000902	Хомут трубки	3
42	A590910	Пружинная шайба	6
43	M111014	Болт	6
44	4024637	Шланг	1
45	94-1502	Адаптер	1
46	4065468	Трубка	1
