Кабина в сборе — HITACHI KH125

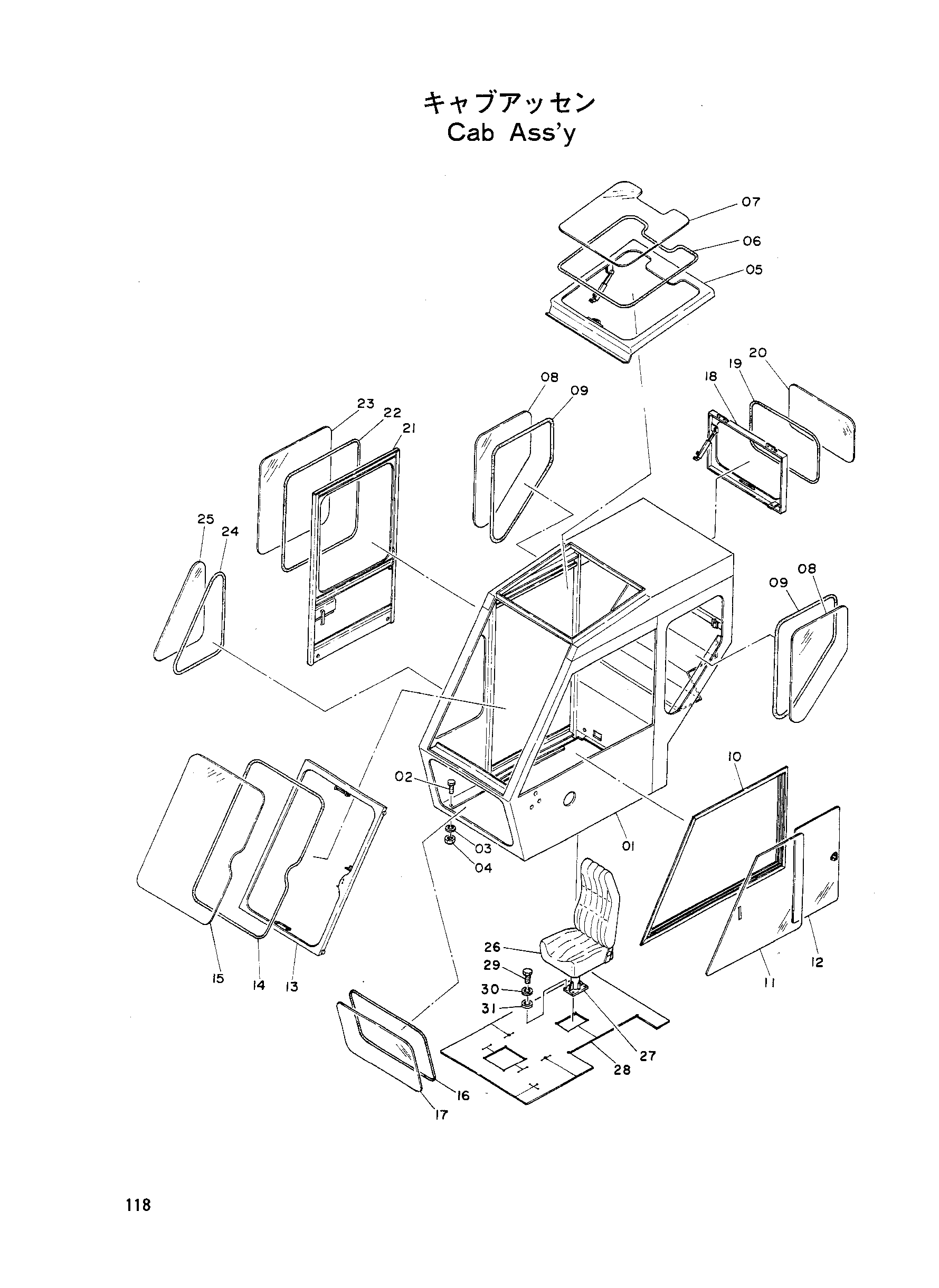

Заводская схема «Кабина в сборе» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4055234 | Кабина | 1 |
| 02 | M111636 | Болт | 7 |
| 03 | A590916 | Пружинная шайба | 7 |
| 04 | M501613 | Гайка | 7 |
| 05 | 2006896 | Зажим | 1 |
| 06 | 4064385 | Резиновый(H) | 1 |
| 07 | 3009929 | Стекло | 1 |
| 08 | 3009932 | Стекло боковой | 2 |
| 09 | 4064382 | Резиновая прокладка | 2 |
| 10 | 2006899 | Окно боковой | 1 |
| 11 | 3009927 | Стекло | 1 |
| 12 | 3009928 | Стекло | 1 |
| 13 | 2006894 | Окно скольжение | 1 |
| 14 | 4503185 | Резиновая прокладка | 1 |
| 15 | 4056960 | Стекло | 1 |
| 16 | 4064383 | Резиновая прокладка | 1 |
| 17 | 3009931 | Стекло передний | 1 |
| 18 | 4056989 | Рама | 1 |
| 19 | 4504499 | Резиновая прокладка | 1 |
| 20 | 4056961 | Стекло | 1 |
| 21 | 2006900 | Дверь | 1 |
| 22 | 4503184 | Резиновая прокладка | 1 |
| 23 | 4056958 | Стекло | 1 |
| 24 | 4064384 | Резиновая прокладка | 1 |
| 25 | 3009930 | Стекло | 1 |
| 26 | 4054855 | Сиденье | 1 |
| 26-27 | 4054022 | Сиденье | 1 |
| 27 | 4060001 | Рисер сиденье | 1 |
| 28 | 2001727 | Коврик | 1 |
| 29 | M111025 | Болт | 4 |
| 30 | A590910 | Пружинная шайба | 4 |
| 31 | A590110 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
