Рычаг управление двигателем — HITACHI KH125

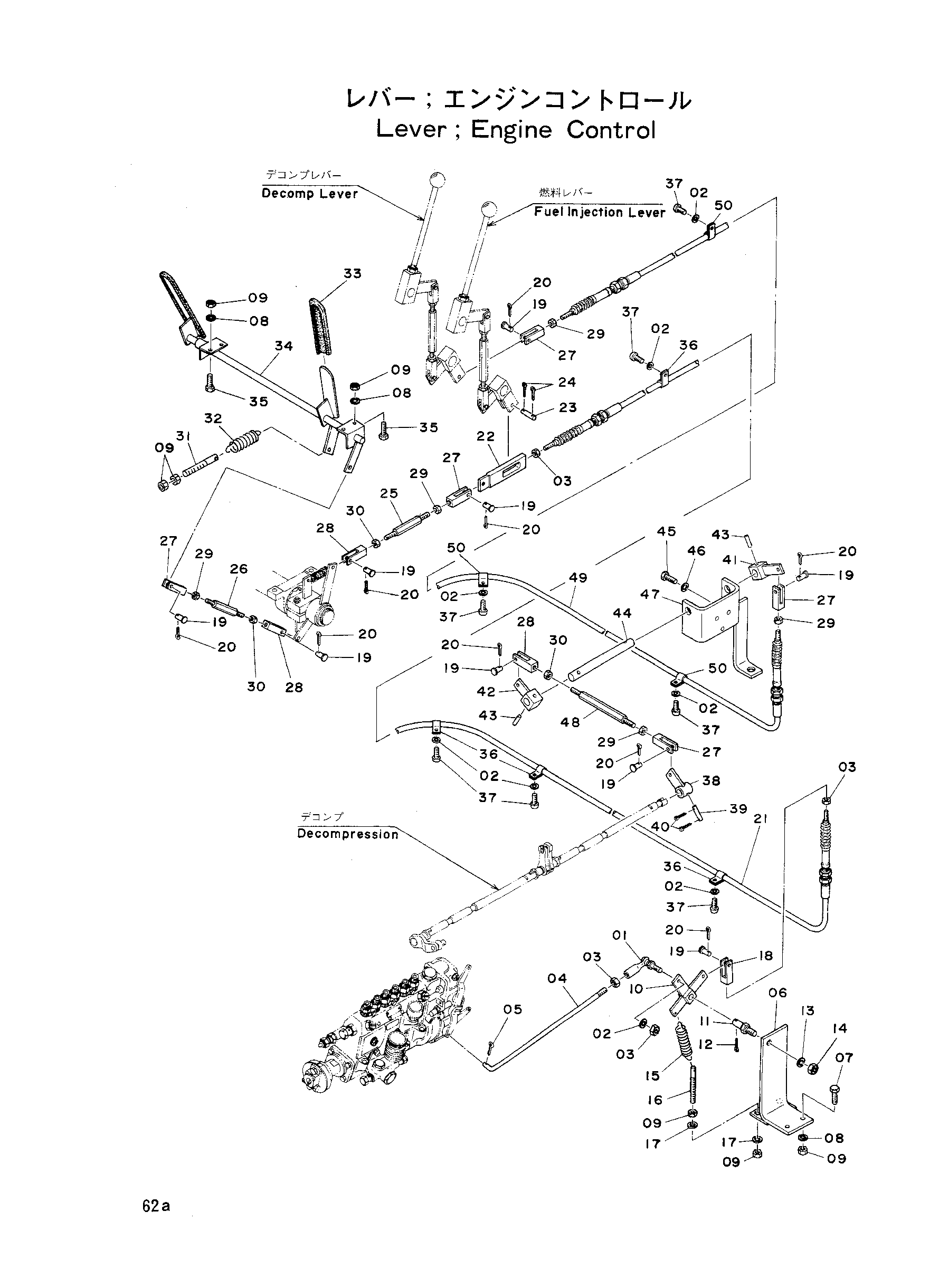

Заводская схема «Рычаг управление двигателем» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4015412 | Соединение | 1 |
| 02 | A590906 | Пружинная шайба | 8 |
| 03 | M500605 | Гайка | 4 |
| 04 | 4015423 | Шток | 1 |
| 05 | J412516 | Шплинт | 1 |
| 06 | 9702663 | Кронштейн | 1 |
| 07 | M111028 | Болт | 2 |
| 08 | A590910 | Пружинная шайба | 6 |
| 09 | M501008 | Гайка | 8 |
| 10 | 9702556 | Рычаг | 1 |
| 11 | 4003817 | Палец | 1 |
| 12 | A763025 | Шплинт | 1 |
| 13 | A590912 | Пружинная шайба | 1 |
| 14 | M501210 | Гайка | 1 |
| 15 | Z423 | Пружина | 1 |
| 16 | 4020442 | Шток | 1 |
| 17 | J217083 | Шайба | 2 |
| 18 | 4013597 | Концевой вилка | 1 |
| 19 | A740821 | Палец | 11 |
| 20 | A762013 | Шплинт | 11 |
| 21 | 4058556 | Трос управления | 1 |
| 22 | 4015421 | Тяга | 1 |
| 23 | Z445333 | Палец | 1 |
| 24 | J412520 | Шплинт | 2 |
| 25 | 4024663 | Шток | 1 |
| 26 | 4015411 | Шток | 1 |
| 27 | M980844 | Концевой вилка | 5 |
| 28 | M990844 | Концевой вилка | 3 |
| 29 | M500807 | Гайка | 5 |
| 30 | 4015380 | Гайка(левый) | 3 |
| 31 | 4020442 | Шток | 1 |
| 32 | Z423 | Пружина | 1 |
| 33 | Z969343 | Крышка | 2 |
| 34 | 8008047 | Педаль аккел | 1 |
| 35 | M111022 | Болт | 4 |
| 36 | Z967773 | Хомут | 3 |
| 37 | M430610 | Винт | 7 |
| 38 | 9701437 | Рычаг | 1 |
| 39 | Z432705 | Палец | 1 |
| 40 | A762016 | Шплинт | 2 |
| 41 | 9701918 | Рычаг | 1 |
| 42 | 9701436 | Рычаг | 1 |
| 43 | J400832 | Довел | 2 |
| 44 | 4020444 | Палец | 1 |
| 45 | M200822 | Болт | 3 |
| 46 | A590908 | Пружинная шайба | 3 |
| 47 | 9705693 | 1 | |
| 48 | 4015416 | Шток | 1 |
| 49 | 4058557 | Трос | 1 |
| 50 | Z499317 | Зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
