А-фраме — HITACHI KH125

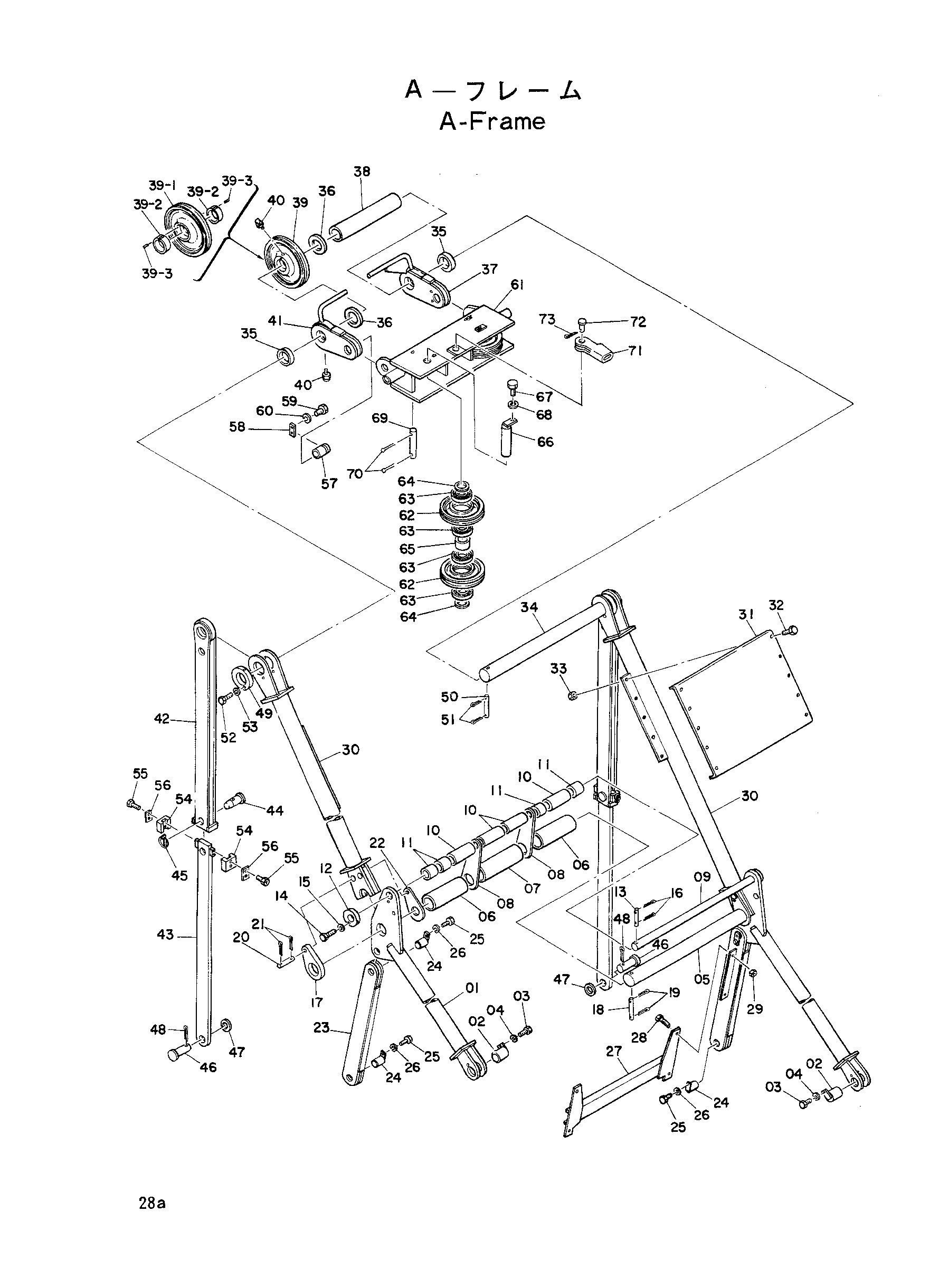

Заводская схема «А-фраме» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8002228 | LEG передний | 2 |
| 02 | 9701820 | Палец | 2 |
| 03 | M111222 | Болт | 2 |
| 04 | A590912 | Пружинная шайба | 2 |
| 05 | 4016017 | Мост | 1 |
| 06 | 4016015 | Проставка | 2 |
| 07 | 4016016 | Проставка | 1 |
| 08 | 4020159 | Тяга | 2 |
| 09 | 4016013 | Мост | 1 |
| 10 | 4020160 | Проставка | 4 |
| 11 | 4020161 | Ролик | 4 |
| 12 | 4016012 | Втулка | 2 |
| 13 | 4016011 | Палец | 2 |
| 14 | M111245 | Болт | 2 |
| 15 | A590912 | Пружинная шайба | 2 |
| 16 | A762020 | Шплинт | 4 |
| 17 | 4019812 | Втулка | 2 |
| 18 | Z499802 | Палец | 2 |
| 19 | A762020 | Шплинт | 4 |
| 20 | 4019811 | Палец | 2 |
| 21 | A764050 | Шплинт | 4 |
| 22 | 4020967 | Втулка | 2 |
| 23 | 8002289 | LEG задний | 2 |
| 24 | 9701821 | Палец | 4 |
| 25 | M111020 | Болт | 4 |
| 26 | A590910 | Пружинная шайба | 4 |
| 27 | 8002329 | Стойка | 1 |
| 28 | M111645 | Болт | 4 |
| 29 | 4026892 | U-образная гайка | 4 |
| 30 | 7003806 | LEG передний H | 2 |
| 31 | 3008249 | Опора | 1 |
| 32 | M111636 | Болт | 10 |
| 33 | 4026892 | U-образная гайка | 10 |
| 34 | 3002016 | Мост | 1 |
| 35 | 4062370 | Проставка | 2 |
| 36 | Z452464 | Проставка | 2 |
| 37 | 8005498 | Тяга | 1 |
| 38 | 4056023 | Проставка | 1 |
| 39 | 9006664 | Канатный блок | 1 |
| 39-1 | 9702486 | Канатный блок | 1 |
| 39-2 | 4020215 | Втулка | 2 |
| 39-3 | M450406 | Винт | 4 |
| 40 | J75481 | Штуцер | 3 |
| 41 | 8005497 | Тяга | 1 |
| 42 | 8007140 | LEG задний верхний | 2 |
| 43 | 8007141 | LEG задний нижний | 2 |
| 44 | 4020157 | Палец | 2 |
| 45 | Z947447 | Палец кольцо | 2 |
| 46 | 4016004 | Палец | 2 |
| 47 | A590152 | Шайба | 2 |
| 48 | A761000 | Шплинт | 2 |
| 49 | Z499801 | Втулка | 2 |
| 50 | Z499802 | Палец | 2 |
| 51 | A762020 | Шплинт | 4 |
| 52 | M111245 | Болт | 2 |
| 53 | A590912 | Пружинная шайба | 2 |
| 54 | 4020158 | Направляющая | 4 |
| 55 | M121225 | Болт | 8 |
| 56 | 4034073 | Стопорная шайба | 4 |
| 57 | 4046635 | Палец | 2 |
| 58 | X4246 | Стопорная пластина | 2 |
| 59 | M111220 | Болт | 4 |
| 60 | A590912 | Пружинная шайба | 4 |
| 61 | 7004684 | Подвес а-фраме | 1 |
| 62 | 9702472 | Канатный блок | 5 |
| 63 | Z960480 | Шариковый подшипник | 10 |
| 64 | Z491873 | Проставка | 6 |
| 65 | 4014587 | Проставка | 1 |
| 66 | 9701993 | Палец | 2 |
| 67 | M111225 | Болт | 2 |
| 68 | A590912 | Пружинная шайба | 2 |
| 69 | 4056022 | Палец | 2 |
| 70 | A764025 | Шплинт | 4 |
| 71 | Z33607 | Разъём | 1 |
| 72 | Z41261 | Палец | 1 |
| 73 | A766050 | Шплинт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
