Трубопроводы пилотный(муфта) — HITACHI KH125

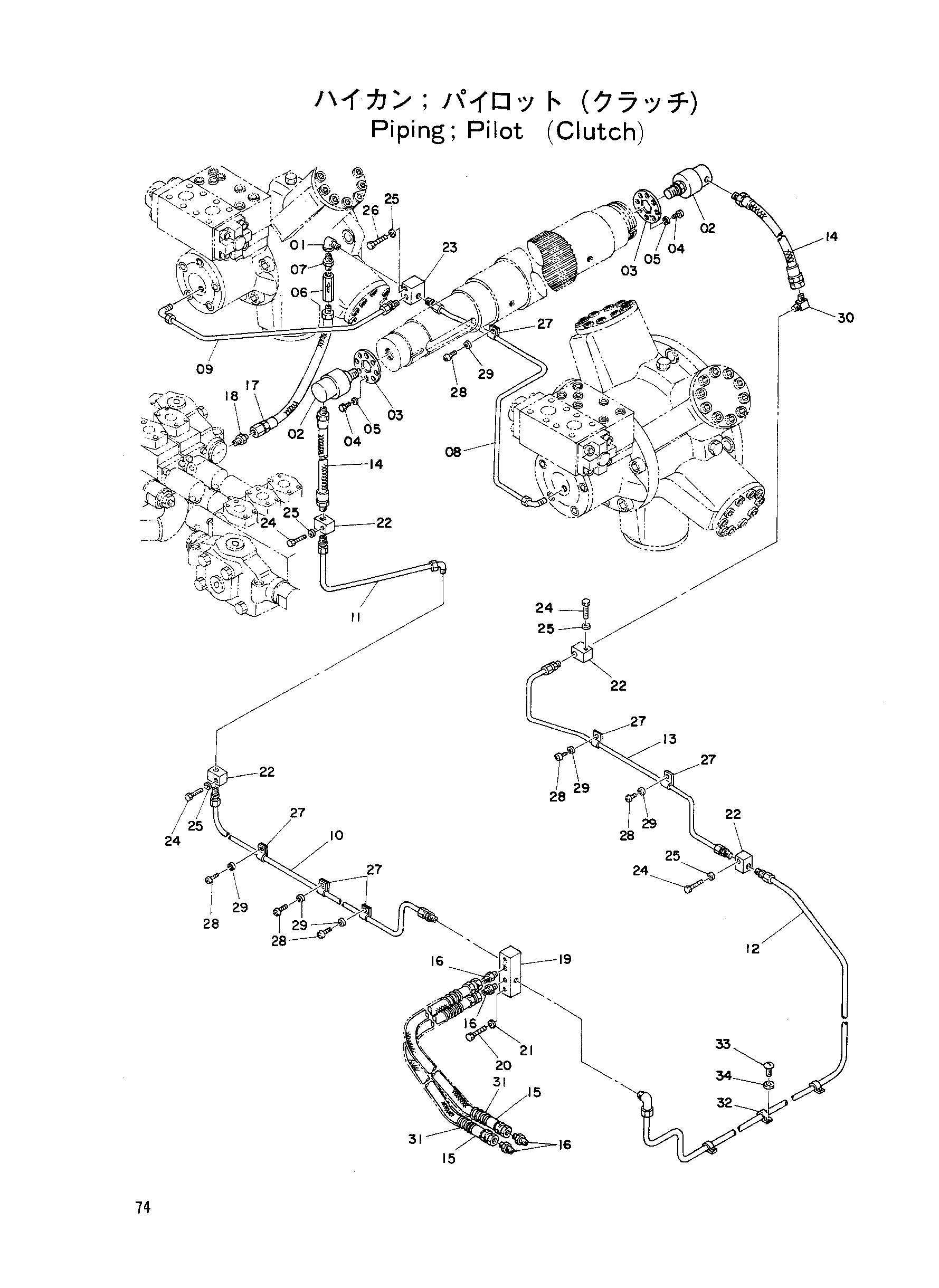

Заводская схема «Трубопроводы пилотный(муфта)» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 94-0630 | Угловой штуцер | 1 |
| 02 | 4024286 | Соединение | 2 |
| 03 | 4020055 | Стопорная пластина | 2 |
| 04 | M200810 | Болт | 2 |
| 05 | A590908 | Пружинная шайба | 2 |
| 06 | 4014495 | Обратный клапан | 1 |
| 07 | 94-1701 | Адаптер | 1 |
| 08 | 3008362 | Трубка DR-9 | 1 |
| 09 | 4055108 | Трубка DR-10 | 1 |
| 10 | 4020573 | Трубка | 1 |
| 11 | 4055109 | Трубка CL-4 | 1 |
| 12 | 3010730 | Трубка | 1 |
| 13 | 3008468 | Трубка CL-6 | 1 |
| 14 | 4055322 | Резиновый шланг | 2 |
| 15 | 4055204 | Резиновый шланг | 2 |
| 16 | 94-1301 | Адаптер | 4 |
| 17 | 4020836 | Шланг | 1 |
| 18 | 94-1301 | Адаптер | 1 |
| 19 | 4015434 | Угловой штуцер | 1 |
| 20 | M200840 | Болт | 2 |
| 21 | A590908 | Пружинная шайба | 2 |
| 22 | 4015439 | Разъём | 4 |
| 23 | 4020840 | Угловой штуцер | 1 |
| 24 | M200836 | Болт | 4 |
| 25 | A590908 | Пружинная шайба | 5 |
| 26 | M200840 | Болт | 1 |
| 27 | 4000854 | Хомут | 7 |
| 28 | M430610 | Винт | 7 |
| 29 | A590906 | Пружинная шайба | 7 |
| 30 | 94-1501 | Адаптер | 1 |
| 31 | 4053616 | Защитный кожух | 2 |
| 32 | 4000854 | Хомут | 3 |
| 33 | M430610 | Винт | 3 |
| 34 | A590906 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
