Основной тормоз рычаг — HITACHI KH125

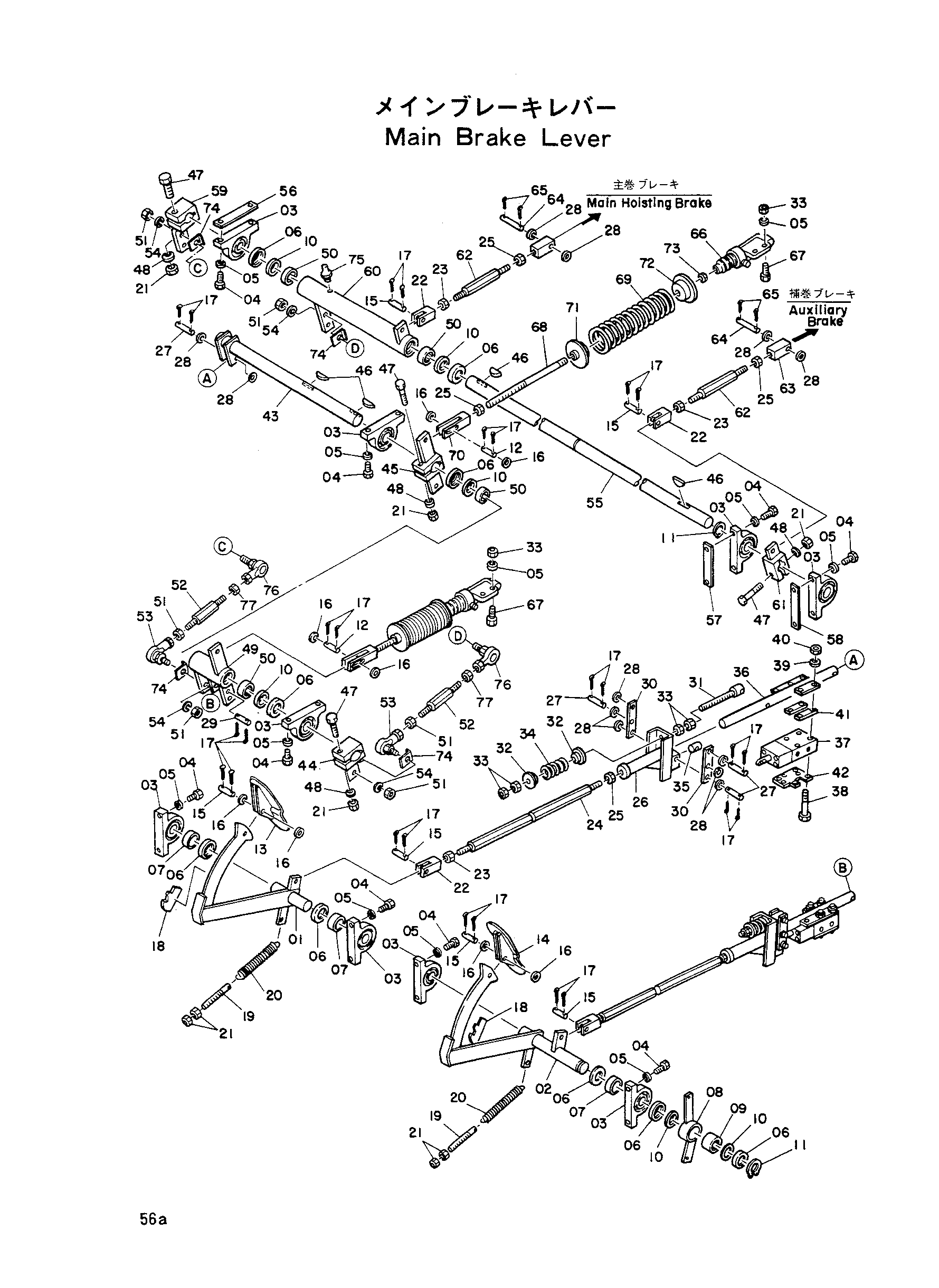

Заводская схема «Основной тормоз рычаг» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8011983	Рычаг	1
02	8011984	Рычаг	1
03	Z942014	Блок	9
04	M111240	Болт	18
05	A590912	Пружинная шайба	22
06	Z445076	Крышка	9
07	D46537	Проставка	3
08	9708163	Рычаг	1
09	Z944579	Игольчатый подшипник	1
10	Z47469	Уплотнение	6
11	Z929231	Кольцо	2
12	4001826	Палец	2
13	9702302	Накладка	1
14	9702303	Накладка	1
15	A751444	Палец	6
16	A590114	Шайба	8
17	A764022	Шплинт	21
18	Z419165	Зуб	2
19	4020442	Шток	2
20	Z41564	Пружина тентион	2
21	M501008	Гайка	8
22	M991456	Концевой вилка(левый)	4
23	M500014	Гайка (левый)	4
24	4090608	Шток	2
25	M501411	Гайка	10
26	8010179	Кронштейн	2
27	4505482	Палец	7
28	A590112	Шайба	7
29	4103871	Палец	1
30	9707937	Тяга	2
31	4070124	Шток	2
32	4070125	Сиденье	4
33	M501210	Гайка	12
34	4070130	Пружина	2
35	4079861	Палец	2
36	9707936	Шток	2
37	4096655	Клапан	2
38	M200880	Болт	8
39	A590908	Пружинная шайба	8
40	M500807	Гайка	8
41	4079859	Сиденье	4
42	4079998	Седло винта	2
43	9707880	Мост	1
44	9711122	Рычаг	1
45	9711053	Рычаг	1
46	Z41504	Шпонка воодруфф	4
47	M111063	Болт	4
48	A590910	Пружинная шайба	4
49	8016721	Рычаг	1
50	Z944503	Игольчатый подшипник	4
51	M581613	Гайка винг	6
52	4108710	Шток	2
53	4099960	Соединение	2
54	A590916	Пружинная шайба	4
55	4090603	Мост	1
56	Z441273	Регулировочная шайба	3
57	4090611	Регулировочная шайба	3
58	4079858	Регулировочная шайба	3
59	9711052	Рычаг	1
60	8016723	Рычаг	1
61	9706342	Рычаг	1
62	4079629	Шток	2
63	4079630	Концевой шток	2
64	Z499763	Палец	2
65	A763025	Шплинт	4
66	4124124	Гидроцилиндр масляный	2
67	M111263	Болт	4
68	4067795	Шток	2
69	4079631	Пружина	2
70	4067798	Концевой вилка	2
71	4091729	Сиденье	2
72	4091726	Сиденье	2
73	M501408	Гайка	4
74	4099959	Стопорная шайба	4
75	J75481	Штуцер	2
76	4108712	Соединение	2
77	4108709	Гайка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
