Основной тормоз — HITACHI KH125

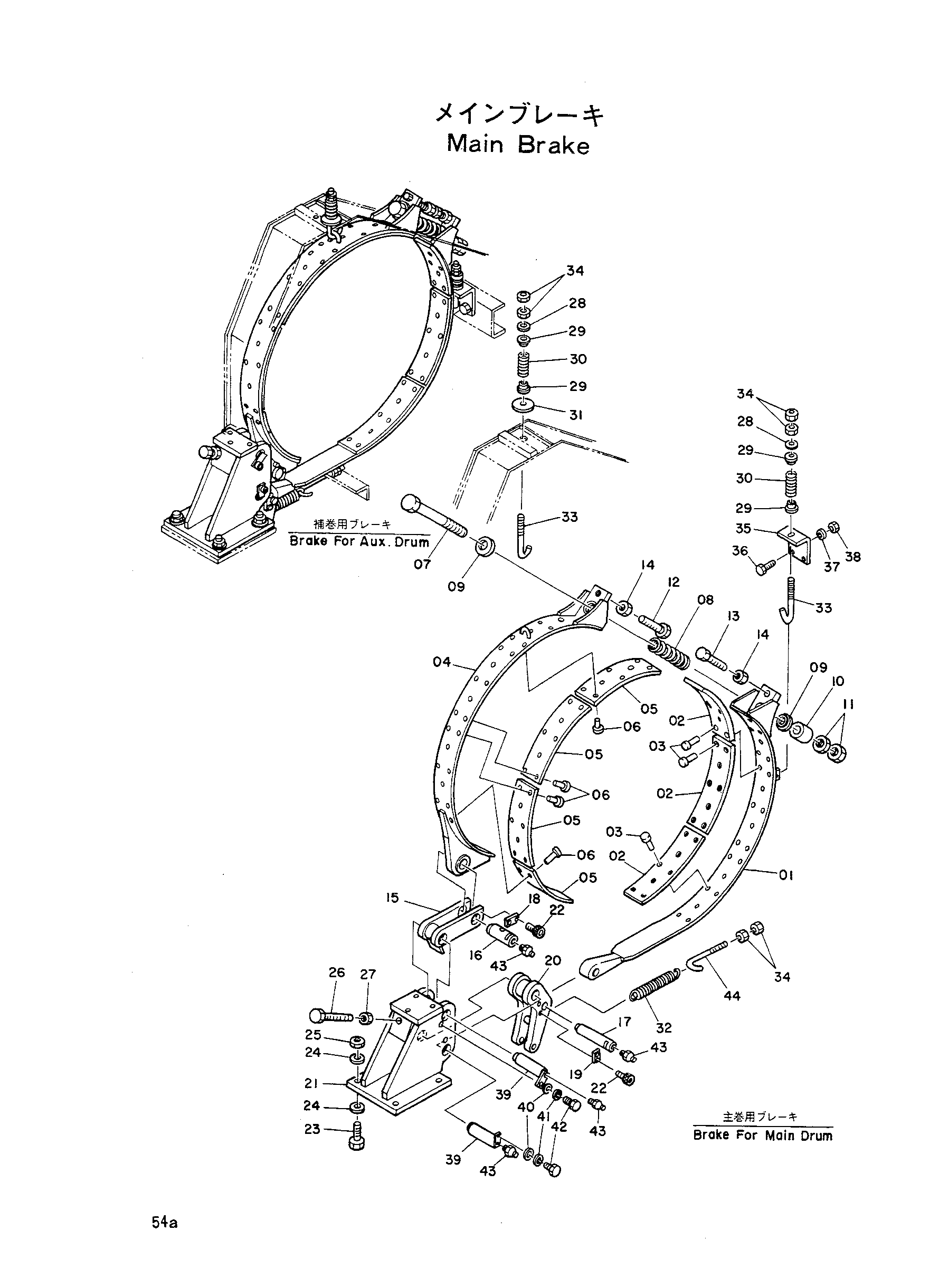

Заводская схема «Основной тормоз» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7003826	Лента ливе	2
01-03	9032945	Ливебанд в сборе	2
02	3020840	Накладка	6
03	Z944582	Заклёпка	48
04	7001730	Лента деад	2
04-06	9032946	Деадбанд в сборе	2
05	3020840	Накладка	8
06	Z929232	Заклёпка	60
07	9703687	Болт	2
08	Z411078	Пружина	2
09	4080915	Сиденье	4
10	4080914	Проставка	2
11	M502419	Гайка	4
12	Z499926	Болт	2
13	Z499924	Болт	2
14	M502016	Гайка	4
15	9711078	Тяга	2
16	4100184	Палец	2
17	4100183	Палец	2
18	X280071	Стопорная пластина	2
19	4100182	Стопорная пластина	2
20	9711079	Рычаг	2
21	7008488	Кронштейн	2
22	M340818	Болт с внутренним шестигранником	8
23	M122063	Болт	8
24	4018545	Плоская шайба	16
25	M512016	Гайка	8
26	M161603	Болт	2
27	M501613	Гайка	2
28	A590108	Шайба	4
29	Z411108	Седло пружины	8
30	Z413428	Пружина	4
31	4080931	Сиденье	2
32	Z44886	Пружина	2
33	4080919	Шток	4
34	M500807	Гайка	12
35	4067764	Кронштейн	2
36	M111036	Болт	4
37	A590910	Пружинная шайба	4
38	M501008	Гайка	4
39	9709912	Палец	4
40	A590110	Шайба	4
41	A590910	Пружинная шайба	4
42	M111025	Болт	4
43	J75481	Штуцер	8
44	4106401	Шток	2

Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
