Трубопроводы пилотный No.1 — HITACHI KH125

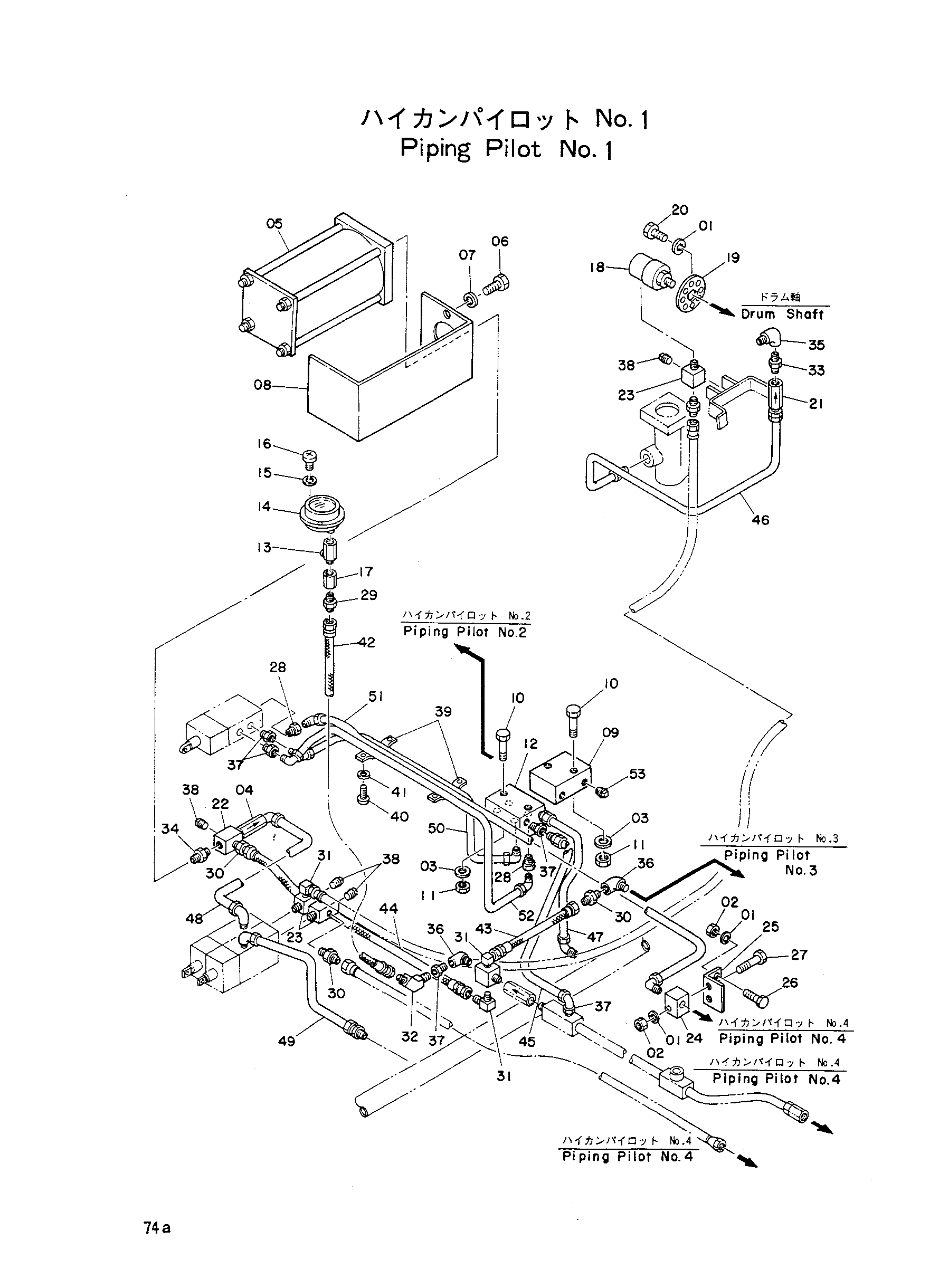

Заводская схема «Трубопроводы пилотный No.1» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	A590908	Пружинная шайба	5
02	M500807	Гайка	4
03	A590910	Пружинная шайба	4
04	4014744	Обратный клапан	1
05	4065159	Гидроаккумулятор	1
06	M211236	Болт	2
07	A590912	Пружинная шайба	2
08	4080073	Крышка	1
09	4054396	Клапан схаттле	1
10	M111050	Болт	4
11	M501008	Гайка	4
12	3005734	Коллектор	1
13	4081799	Думпер	1
14	4080068	Указатель прес.	1
15	A590904	Пружинная шайба	3
16	M430406	Винт	3
17	94-0675	Разъём	1
18	4024286	Соединение	1
19	4020055	Стопорная пластина	1
20	M200810	Болт	1
21	4066771	Обратный клапан	1
22	4079582	Тройник	2
23	4080072	Тройник	3
24	4090614	Разъём	1
25	4080070	Кронштейн	1
26	M200820	Болт	2
27	M200850	Болт	2
28	4015427	Адаптер	2
29	94-1301	Адаптер	1
30	94-1302	Адаптер	3
31	94-1402	Угловой штуцер	2
32	94-1501	Адаптер	1
33	94-1701	Адаптер	1
34	94-1702	Адаптер	1
35	94-0630	Угловой штуцер	1
36	94-0631	Угловой штуцер	2
37	94-1601	Переходник	4
38	94-2023	Пробка	4
39	4000858	Зажим трубка	2
40	M430610	Винт	4
41	A590906	Пружинная шайба	4
42	4055174	Резиновый шланг	1
43	4028246	Шланг	1
44	4022459	Шланг	1
45	4082829	Трубка IN1	1
46	3012779	Трубка DR14	1
47	4079710	Трубка DR5	1
48	4082828	Трубка IN8	1
49	4109050	Трубка	1
50	3012669	Трубка IN4	1
51	4079591	Трубка SB1	1
52	4079590	Трубка DR7	1
53	94-2022	Пробка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
