Барабан блокировка стрела — HITACHI KH125

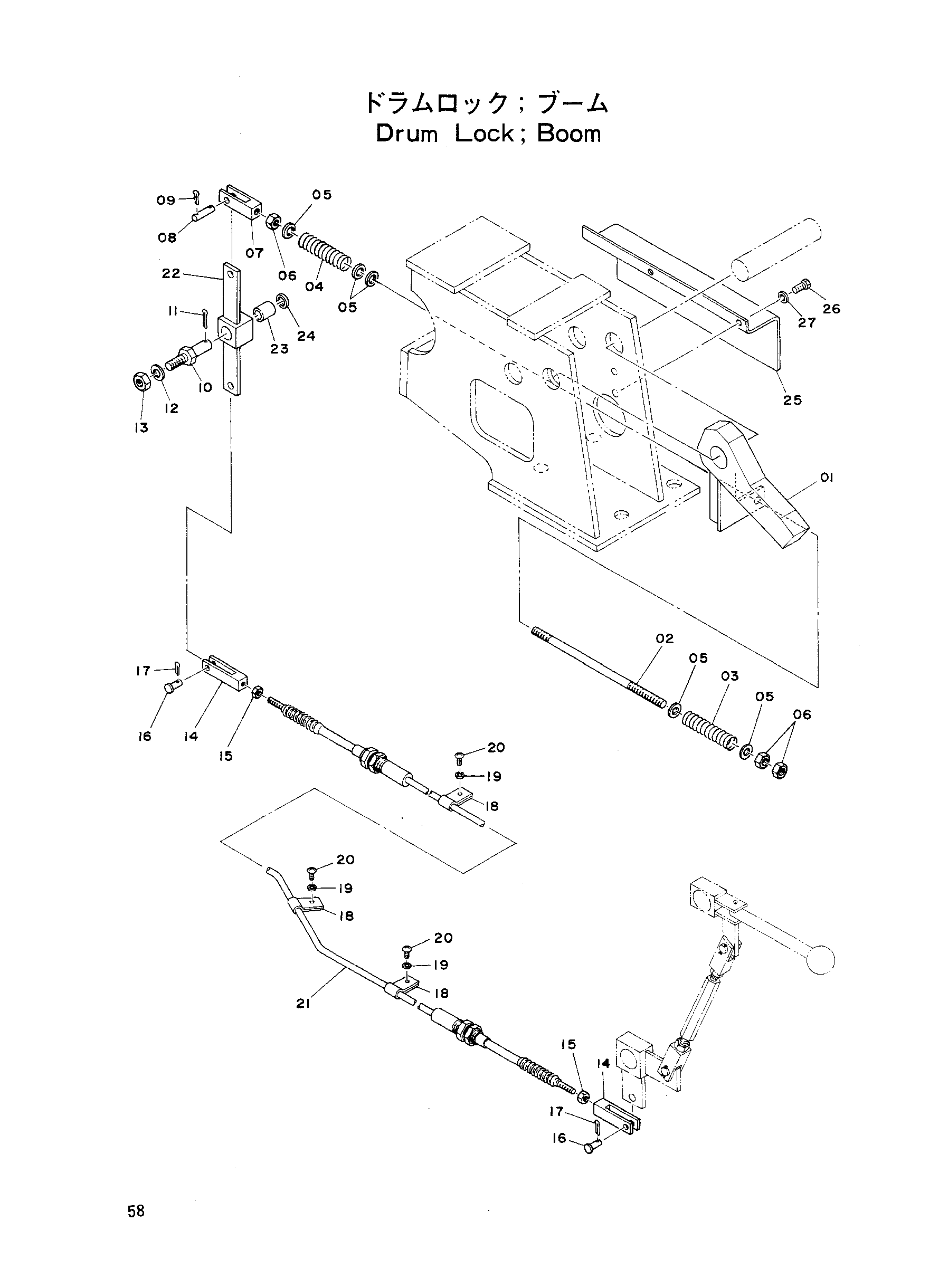

Заводская схема «Барабан блокировка стрела» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9701459 | Зуб | 1 |
| 02 | 4020677 | Шток | 1 |
| 03 | Z46635 | Пружина | 1 |
| 04 | Z449180 | Пружина | 1 |
| 05 | A590110 | Шайба | 5 |
| 06 | M501008 | Гайка | 3 |
| 07 | M981040 | Концевой вилка | 1 |
| 08 | A751032 | Палец | 1 |
| 09 | A763016 | Шплинт | 2 |
| 10 | 4003817 | Палец | 1 |
| 11 | A763025 | Шплинт | 1 |
| 12 | A590912 | Пружинная шайба | 1 |
| 13 | M501210 | Гайка | 1 |
| 14 | 4013597 | Концевой вилка | 2 |
| 15 | M500605 | Гайка | 2 |
| 16 | A740821 | Палец | 2 |
| 17 | A762013 | Шплинт | 2 |
| 18 | Z967773 | Хомут | 2 |
| 19 | A590906 | Пружинная шайба | 2 |
| 20 | M430610 | Винт | 2 |
| 21 | 4058554 | Трос | 1 |
| 22 | 9705561 | Рычаг | 1 |
| 23 | 4064109 | Втулка | 1 |
| 24 | A590114 | Шайба | 1 |
| 25 | 4040736 | Крышка | 1 |
| 26 | M200814 | Болт | 2 |
| 27 | A590908 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
