Насосный агрегат — HITACHI KH125

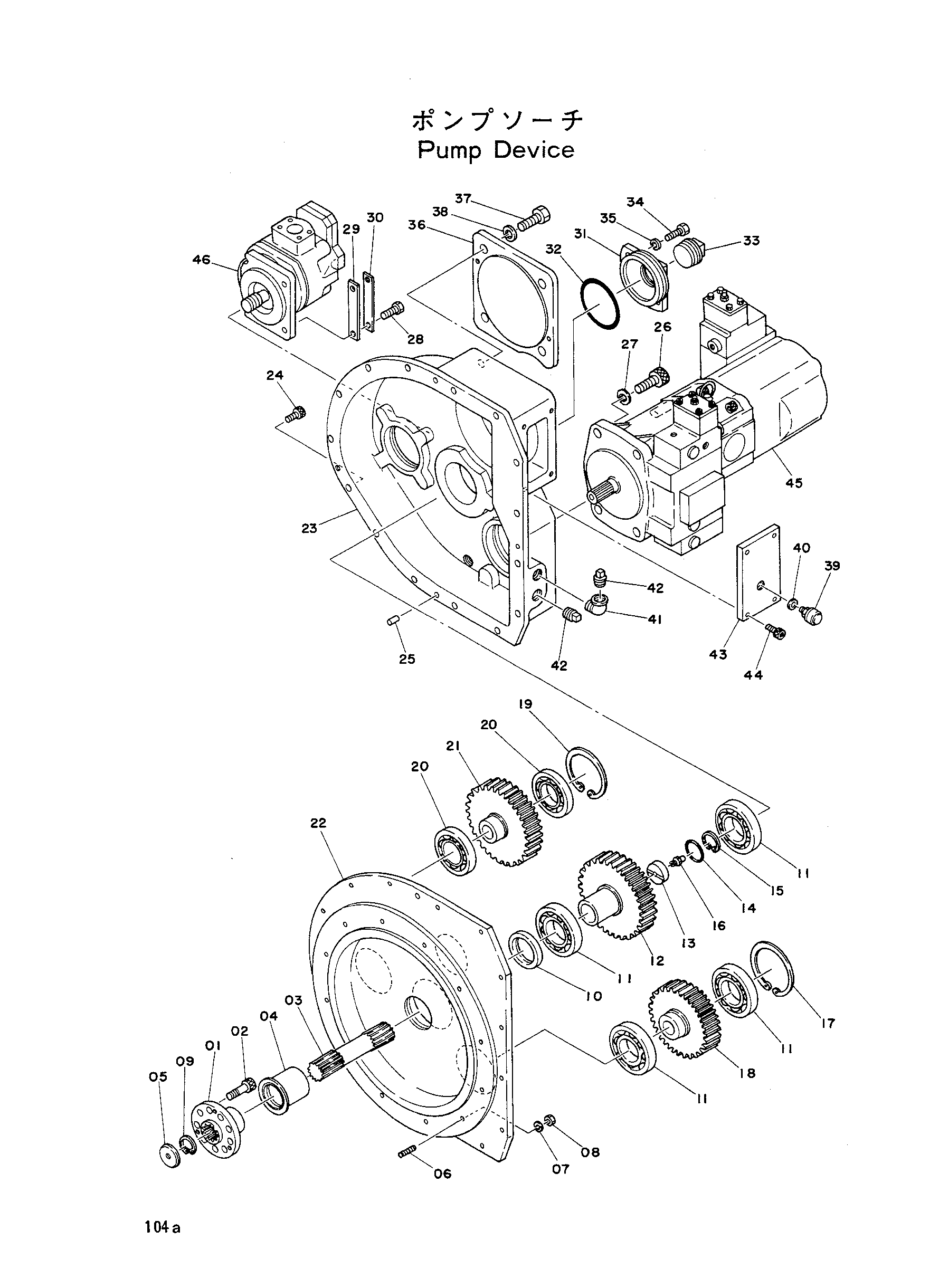

Заводская схема «Насосный агрегат» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	3021031	Муфта	1
02	4098064	Болт с внутренним шестигранником	9
03	3019166	Вал	1
04	4110077	Уплотнение кольцо	1
05	4096142	Пробка	1
06	M411025	Болт шпилька	12
07	A590910	Пружинная шайба	12
08	M501008	Гайка	12
09	Z991859	Стопорное кольцо	1
10	4093492	Масляное уплотнение	1
11	Z943768	Подшипник шарик	4
12	2014308	Шестерня	1
13	4067015	Ограничитель	1
14	4085277	Уплотнительное кольцо	1
15	Z991719	Стопорное кольцо	1
16	J75481	Штуцер	1
17	Z973069	Стопорное кольцо	1
18	2014659	Шестерня	1
19	Z959502	Муфта	1
20	4023590	Подшипник шарик	2
21	3021111	Шестерня	1
22	1004932	Крышка трансмиссия	1
23	1004933	Корпус трансмиссия	1
24	M341028	Болт с внутренним шестигранником	15
25	J401025	Довел	2
26	M342050	Болт с внутренним шестигранником	4
27	4514828	Шайба	4
28	M211236	Болт	4
29	4009690	Пластина	2
30	4009691	Пластина	2
31	3020724	Крышка	1
32	Z987843	Уплотнительное кольцо	1
33	94-2029	Пробка	1
34	M211236	Болт	2
35	A590912	Пружинная шайба	2
36	3019297	Крышка	1
37	M212050	Болт	4
38	A590920	Пружинная шайба	4
39	Z989058	Сапун	1
40	D912218	Манжета	1
41	94-0649	Угловой штуцер	1
42	94-2025	Пробка	3
43	9713832	Крышка	1
44	M341028	Болт с внутренним шестигранником	4
45	4109477	Поршневой насос	1
46	4109476	Насос PF	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
