Трубопроводы ходовой — HITACHI KH125

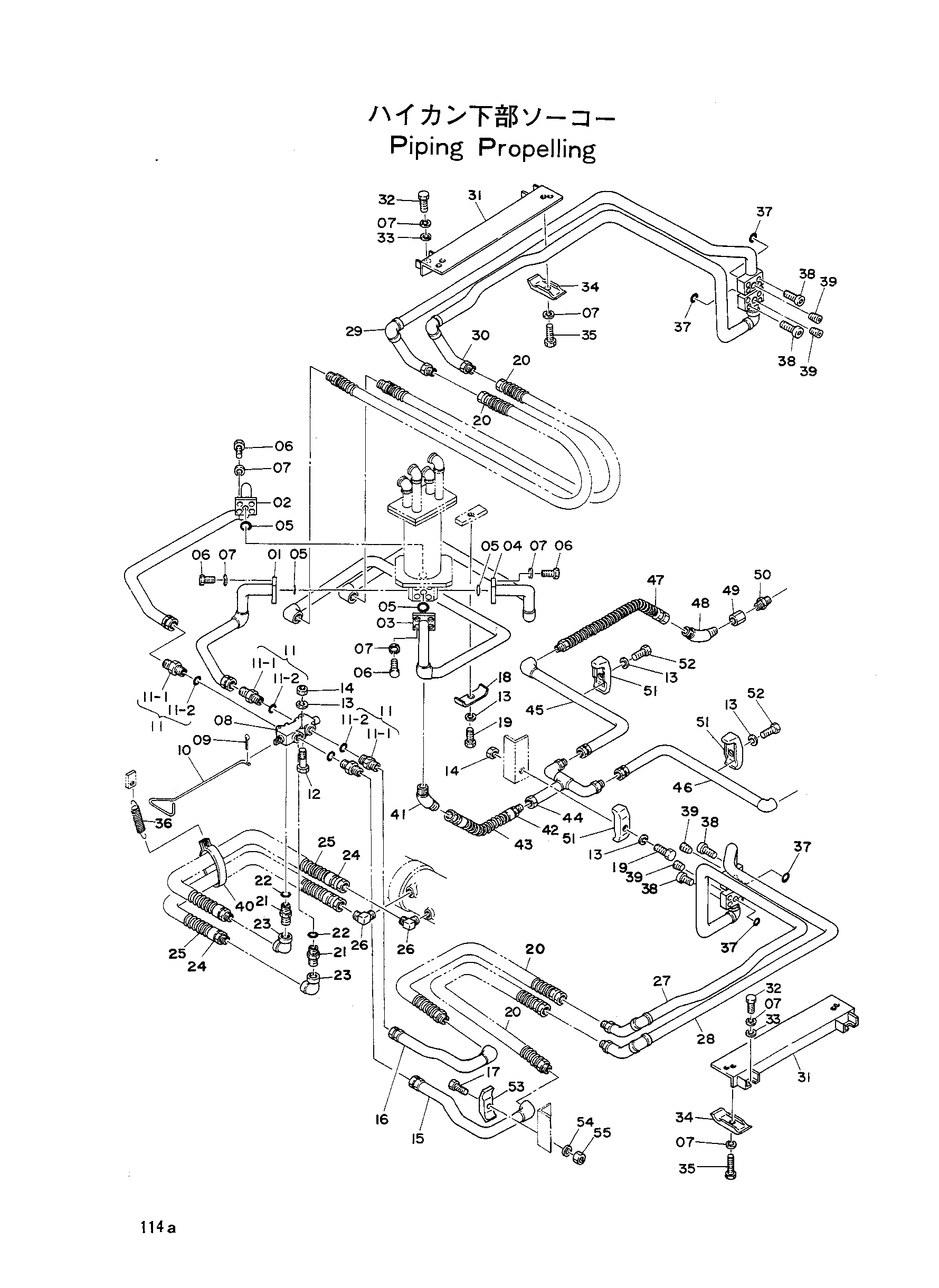

Заводская схема «Трубопроводы ходовой» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8015936	Трубка TL1-2	1
02	8015937	Трубка TL2-2	1
03	8015938	Трубка TR7-2	1
04	8015939	Трубка TR8-2	1
05	A811040	Уплотнительное кольцо	4
06	M111240	Болт	16
07	A590912	Пружинная шайба	24
08	4025829	Гидрораспределитель	1
09	J412520	Шплинт	1
10	4086960	Шток	1
11	4042034	Адаптер	4
12	M111000	Болт	3
13	A590910	Пружинная шайба	7
14	M501008	Гайка	4
15	8015940	Трубка T15	1
16	8015941	Трубка T16	1
17	M111263	Болт	1
18	4000337	Хомут	1
19	M111050	Болт	2
20	4055281	Резиновый шланг	4
21	Z435524	Адаптер	2
22	Z954493	Уплотнительное кольцо	2
23	94-0617	Угловой штуцер: S	2
24	4065388	Шланг	2
25	4053606	Защитный кожух	2
26	94-1403	Адаптер	2
27	8015943	Трубка TL1-3	1
28	8015942	Трубка TL2-3	1
29	8015944	Трубка TR7-3	1
30	8015945	Трубка TR8-3	1
31	8015946	Крышка трубка	2
32	M111222	Болт	4
33	A590112	Шайба	4
34	4053599	Хомут трубки	4
35	M111256	Болт	4
36	Z423	Пружина	1
37	A811030	Уплотнительное кольцо	4
38	M341056	Болт	16
39	94-2012	Пробка	4
40	4081118	Хомут	1
41	94-1503	Адаптер	1
42	4054366	Резиновый шланг	1
43	4055173	Защитный кожух	1
44	9710578	Трубка TD1	1
45	9710579	Трубка TD2-R	1
46	9710580	Трубка TD2-L	1
47	4046647	Резиновый шланг	2
48	94-1503	Адаптер	2
49	94-0677	Разъём S	1
50	94-1703	Адаптер	1
51	4053594	Хомут трубки	3
52	M111040	Болт	2
53	4053599	Хомут трубки	1
54	M590912	Пружинная шайба	1
55	M501210	Гайка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
