Трубопроводы пилотный No.5 — HITACHI KH125

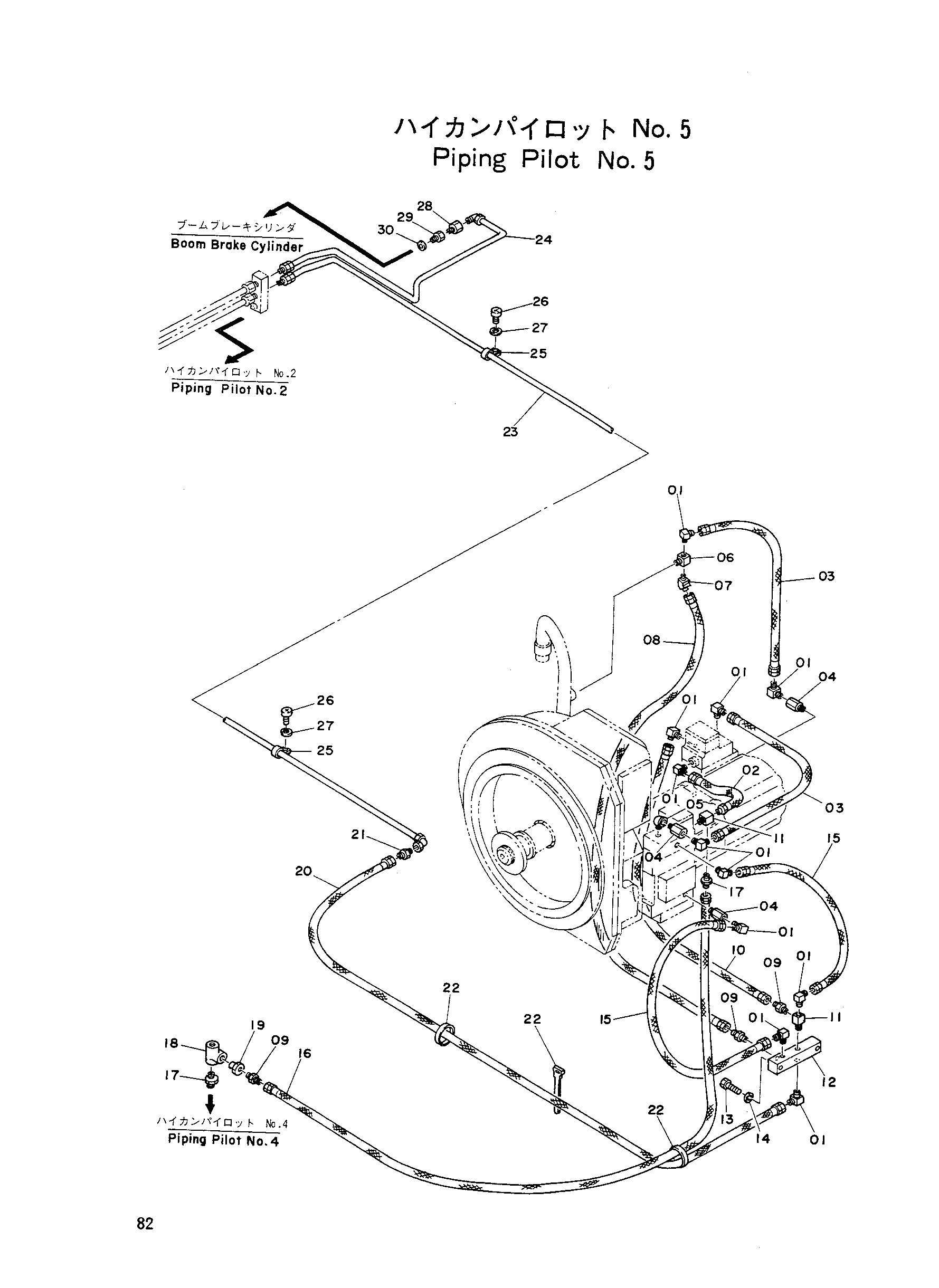

Заводская схема «Трубопроводы пилотный No.5» для HITACHI KH125. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 94-1401 | Адаптер | 11 |
| 02 | 4015466 | Шланг | 2 |
| 03 | 4055294 | Шланг | 2 |
| 04 | 4025325 | Адаптер | 3 |
| 05 | 94-0630 | Угловой штуцер | 4 |
| 06 | 4074552 | Тройник | 1 |
| 07 | 94-1501 | Адаптер | 1 |
| 08 | 4055295 | Шланг | 1 |
| 09 | 94-1301 | Адаптер | 2 |
| 10 | 4055203 | Шланг | 1 |
| 11 | 4041423 | Тройник | 2 |
| 12 | 4111398 | Угловой штуцер | 1 |
| 13 | M111050 | Болт | 2 |
| 14 | A590910 | Пружинная шайба | 2 |
| 15 | 4025326 | Шланг | 2 |
| 16 | 4078642 | Шланг | 1 |
| 17 | 94-1703 | Адаптер | 2 |
| 18 | 94-0662 | Тройник | 1 |
| 19 | 94-1608 | Переходник | 1 |
| 20 | 4025402 | Шланг | 1 |
| 21 | 4015458 | Адаптер | 1 |
| 22 | 4055311 | Зажим | 10 |
| 23 | 4111396 | Трубка | 1 |
| 24 | 3014199 | Трубка | 1 |
| 25 | 4000854 | Хомут | 8 |
| 26 | M430610 | Винт | 8 |
| 27 | A590906 | Пружинная шайба | 8 |
| 28 | 94-1601 | Переходник | 6 |
| 29 | 4000585 | Адаптер | 1 |
| 30 | Z499107 | Прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
