Главная / HITACHI / HITACHI KH100D / Подъёмный механизм, ход, стрела подъёмный механизм и муфта рычаг
Каталог запчастей HITACHI
Подъёмный механизм, ход, стрела подъёмный механизм и муфта рычаг — HITACHI KH100D

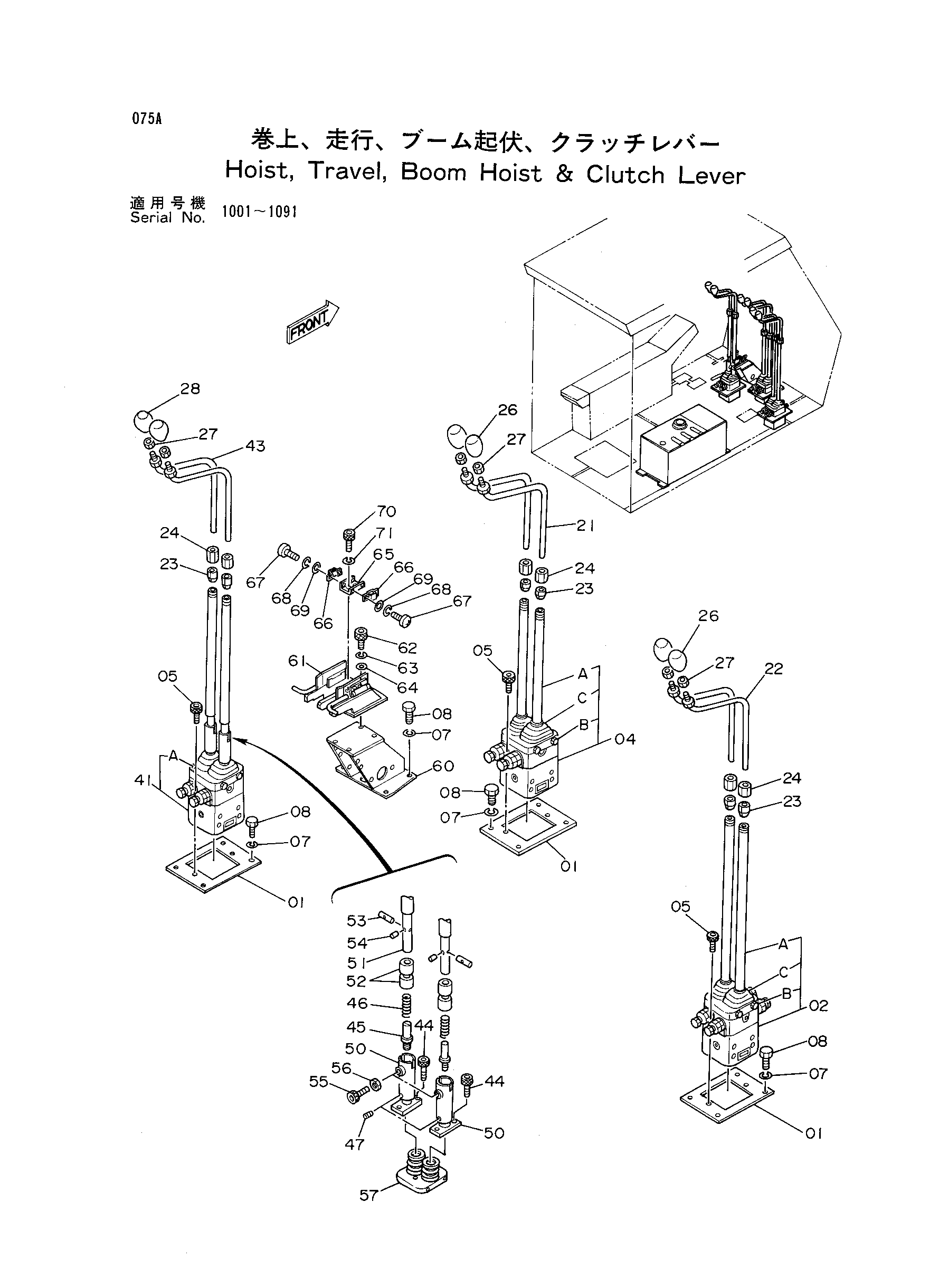

Заводская схема «Подъёмный механизм, ход, стрела подъёмный механизм и муфта рычаг» для HITACHI KH100D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9719885 | Крышка | 3 |
| 02 | 4225860 | Пилотный клапан | 1 |
| 02A | 9721532 | Рычаг | 2 |
| 02B | M341220 | Болт с внутренним шестигранником | 4 |
| 02C | 4160336 | Защитный чехол | 2 |
| 04 | 4150694 | Пилотный клапан | 1 |
| 04A | 8029283 | Рычаг | 2 |
| 04B | M341220 | Болт с внутренним шестигранником | 4 |
| 04C | 4160336 | Защитный чехол | 2 |
| *05 | M341030 замена: M341028 | Болт с внутренним шестигранником | 6 |
| 05 | M341028 | Болт с внутренним шестигранником | 6 |
| 07 | A590910 | Пружинная шайба | 16 |
| 08 | J901030 | Болт | 16 |
| 21 | 8029280 | Рычаг | 2 |
| 22 | 8029281 | Рычаг | 2 |
| 23 | 4157731 | Ограничитель | 6 |
| 24 | 4157732 | Рукоятка блокировка | 6 |
| 26 | 4154737 | Рукоятка | 4 |
| 27 | M581008 | Гайка | 6 |
| 28 | 4209606 | Рукоятка | 2 |
| 41 | 4203599 | Пилотный клапан | 1 |
| 41A | M341220 | Болт с внутренним шестигранником | 4 |
| 43 | 8038374 | Рычаг | 2 |
| 44 | M341220 | Болт с внутренним шестигранником | 4 |
| 45 | 4202139 | Шток | 2 |
| 46 | 41626 | Пружина | 2 |
| 47 | M450413 | Установочный винт | 2 |
| 50 | 8039569 | Рычаг | 2 |
| 51 | 8039568 | Рычаг | 2 |
| 52 | 4205244 | Подшипник | 4 |
| 53 | 4197426 | Палец | 2 |
| 54 | 4144009 | Пружинный штифт | 2 |
| 55 | M340625 | Болт с внутренним шестигранником | 2 |
| 56 | M500605 | Гайка | 2 |
| 57 | 4223141 | Защитный чехол | 1 |
| 60 | 8038371 | Кронштейн | 1 |
| *61 | 7018195 замена: 7023451 | Ограничитель | 1 |
| *61 | 7018195 | Ограничитель | 1 |
| 61 | 7023451 | Ограничитель | 1 |
| 61 | 7023451 | Ограничитель | 1 |
| 62 | M340816 | Болт с внутренним шестигранником | 4 |
| 63 | A590908 | Пружинная шайба | 4 |
| 64 | A590108 | Плоская шайба | 4 |
| 65 | 4202135 | Кронштейн | 1 |
| 66 | 4202136 | Магнит | 2 |
| 67 | M430306 | Винт | 4 |
| 68 | A590903 | Пружинная шайба | 4 |
| 69 | A590103 | Плоская шайба | 4 |
| 70 | M340610 | Болт с внутренним шестигранником | 2 |
| 71 | A590906 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH100D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
