Крышка (3) — HITACHI KH100D

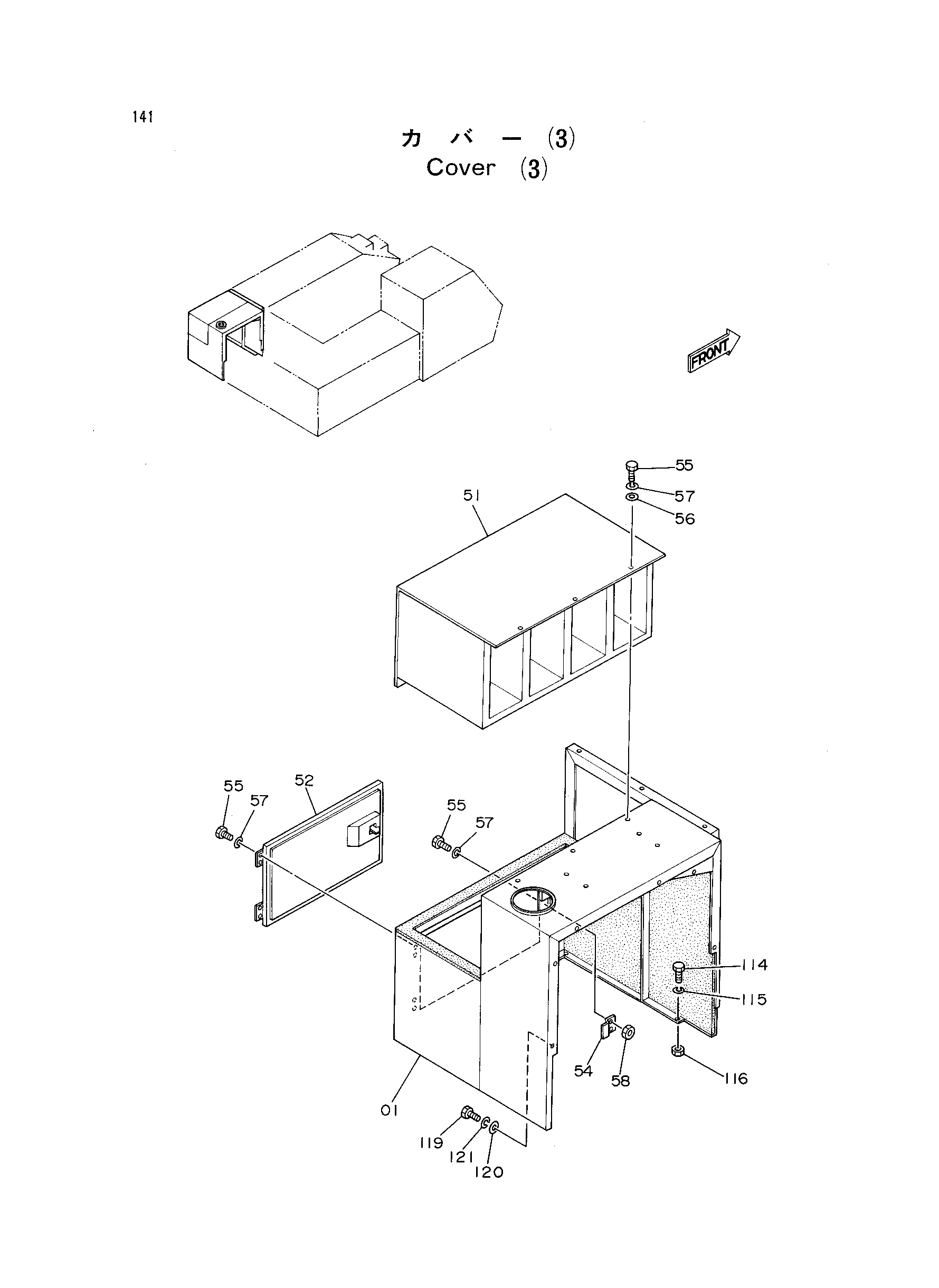

Заводская схема «Крышка (3)» для HITACHI KH100D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| *01 | 6008483 | Крышка | 1 |
| 01 | 6010623 | Крышка | 1 |
| *51 | 7014112 замена: 7025822 | Крышка | 1 |
| 51 | 7025822 | Крышка | 1 |
| 52 | 8029179 | Дверь | 1 |
| 54 | 4157213 | Замок | 1 |
| 55 | J901025 | Болт | 12 |
| 56 | J217083 | Шайба | 6 |
| 57 | A590910 | Пружинная шайба | 12 |
| 58 | J950010 | Гайка | 2 |
| 114 | J901630 | Болт | 4 |
| 115 | A590916 | Пружинная шайба | 4 |
| 116 | J950016 | Гайка | 4 |
| 119 | J901025 | Болт | 6 |
| 120 | J217083 | Шайба | 6 |
| 121 | A590910 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH100D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
