Рама — HITACHI KH100D

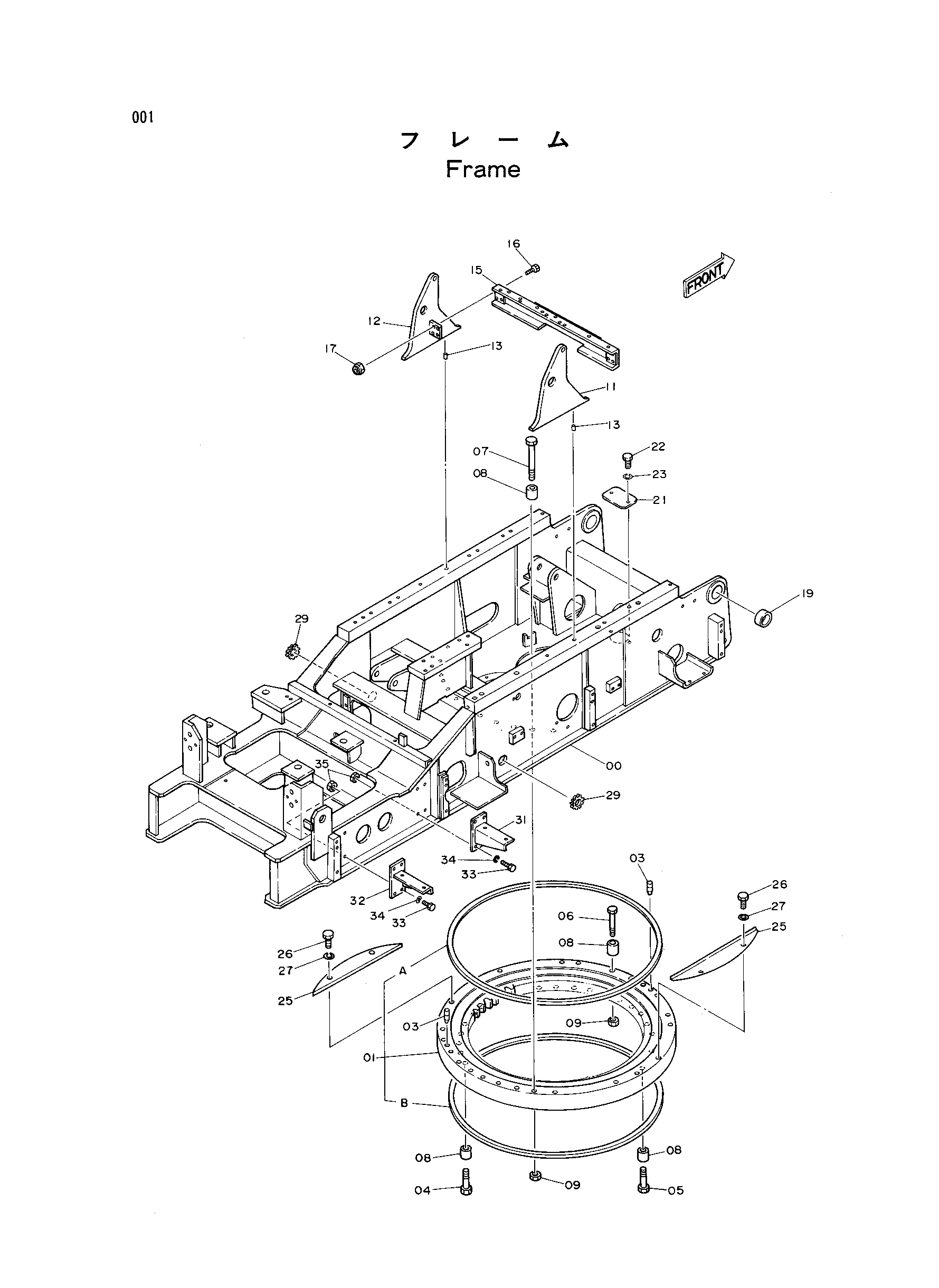

Заводская схема «Рама» для HITACHI KH100D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5002345 | Рама основной | 1 |
| 01 | 7019465 замена: 9099127 | Подшипник. свингкиркл | 1 |
| 01 | 9099127 замена: 9121865 | Подшипник. свингкиркл | 1 |
| 01 | 9121865 | Подшипник. свингкиркл | 1 |
| 01A | 4212965 | Уплотнение | 1 |
| 01B | 4212966 | Уплотнение | 1 |
| 03 | 4218781 | Палец | 2 |
| 04 | J932708 | Болт | 24 |
| 05 | J932704 | Болт | 8 |
| 06 | J932716 | Болт | 8 |
| 07 | J932721 | Болт | 10 |
| 08 | 4156386 | Проставка | 50 |
| 09 | J951027 | Гайка | 18 |
| 11 | 9719880 | Кронштейн | 1 |
| 12 | 9719879 | Кронштейн | 1 |
| 13 | J400832 | Установочный штифт | 4 |
| 15 | 8038628 | Стойка | 1 |
| 16 | M211650 | Болт | 8 |
| 17 | M660016 | U-образная гайка | 8 |
| 19 | 4146339 замена: 4221919 | Втулка | 2 |
| 19 | 4221919 | Втулка | 2 |
| 21 | 4093445 | Крышка | 1 |
| 22 | J901220 | Болт | 2 |
| 23 | A590912 | Пружинная шайба | 2 |
| 25 | 4151373 | Крышка | 2 |
| 26 | J901220 | Болт | 4 |
| 27 | A590912 | Пружинная шайба | 4 |
| 29 | 4158671 | Защитный кожух | 2 |
| 31 | 8038435 | Кронштейн | 1 |
| 32 | 8038434 | Кронштейн | 1 |
| 33 | J931655 | Болт | 8 |
| 34 | 4114405 | Шайба | 8 |
| 35 | J951016 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH100D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
