Пилотный клапан — HITACHI KH100D

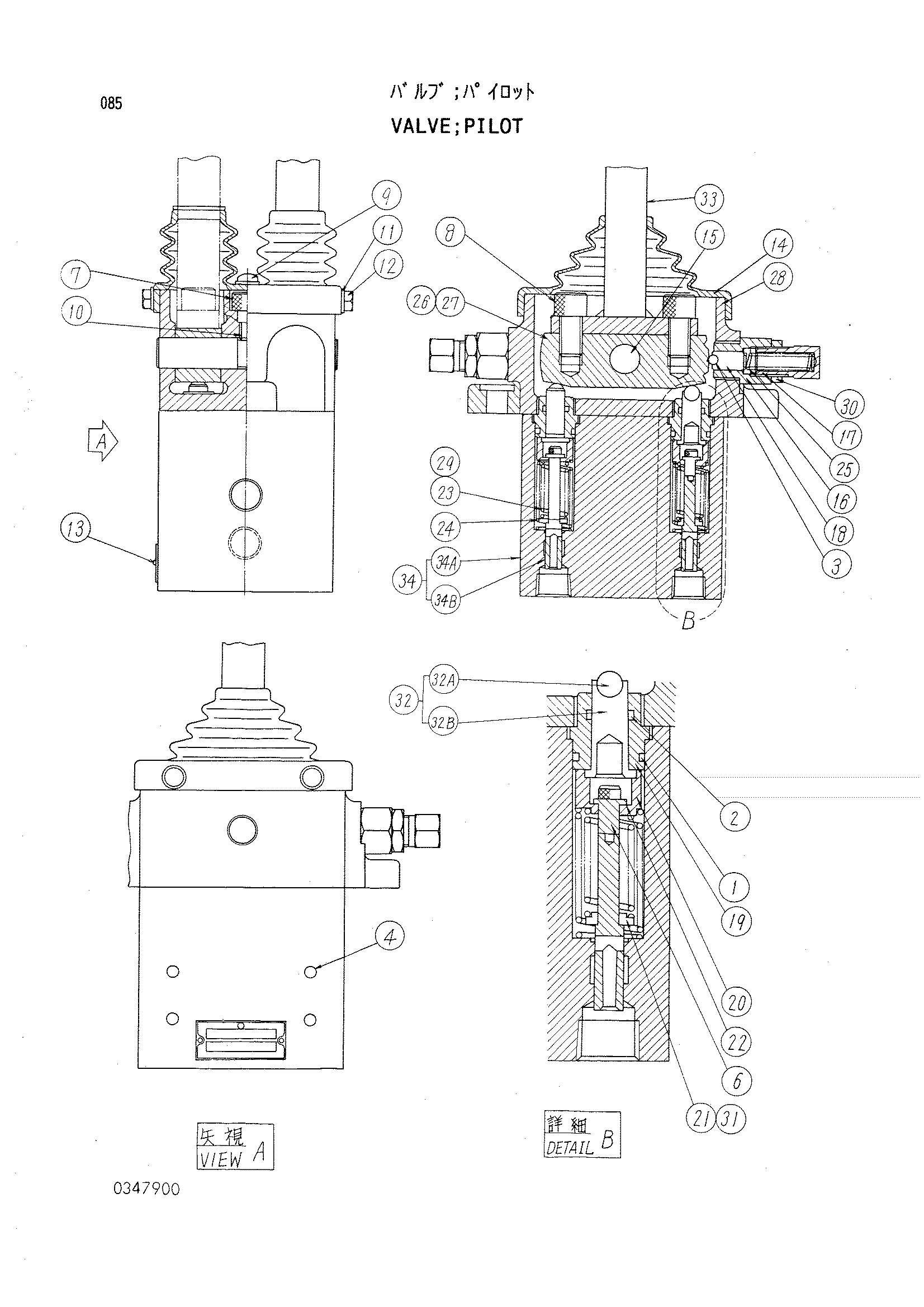

Заводская схема «Пилотный клапан» для HITACHI KH100D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4225860 | Пилотный клапан | 1 | |
| 1 | 954495 | Уплотнительное кольцо | 4 |
| 2 | 0228902 | Уплотнение | 4 |
| 3 | 0228903 | Стальной шарик | 3 |
| 4 | 0228705 | Стальной шарик | 4 |
| 6 | 0228904 | Болт с внутренним шестигранником | 4 |
| 7 | 0228905 | Болт с внутренним шестигранником | 2 |
| 8 | M341220 | Болт с внутренним шестигранником | 2 |
| 9 | 0228907 | Винт | 2 |
| 10 | 0228908 | Винт | 1 |
| 11 | 0228909 | Шайба | 6 |
| 12 | 0228910 | Болт | 4 |
| 13 | 0208717 | Приводной винт | 2 |
| 14 | 0228930 | Крышка | 1 |
| 15 | 0228912 | Палец | 1 |
| 16 | 0228913 | Направляющая | 3 |
| 17 | 0228914 | Винт регулировочный | 3 |
| 18 | 0228915 | Держатель шарик | 3 |
| 19 | 0228916 | Втулка | 4 |
| 20 | 0228917 | Направляющая пружины | 4 |
| 21 | 0228918 | Держатель пружина | 4 |
| 22 | 0228919 | Шайба | 4 |
| 23 | 0229002 | Пружина | 2 |
| 24 | 0228920 | Пружина | 4 |
| 25 | 0228921 | Пружина | 3 |
| 26 | 0229003 | Кулачок | 1 |
| 27 | 0228922 | Кулачок | 1 |
| 28 | 0229101 | Корпус | 1 |
| 29 | 0228923 | Пружина | 2 |
| 30 | 0155015 | Стопорная гайка | 3 |
| 31 | 0228925 | Регулировочная шайба | 1 |
| 32 | 0229004 | Пусхер-суб-в сборе | 4 |
| 33 | 9721532 | Рычаг | 1 |
| 34 | 0228929 | Корпус SUD в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH100D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
