Пилотный клапан — HITACHI KH100D

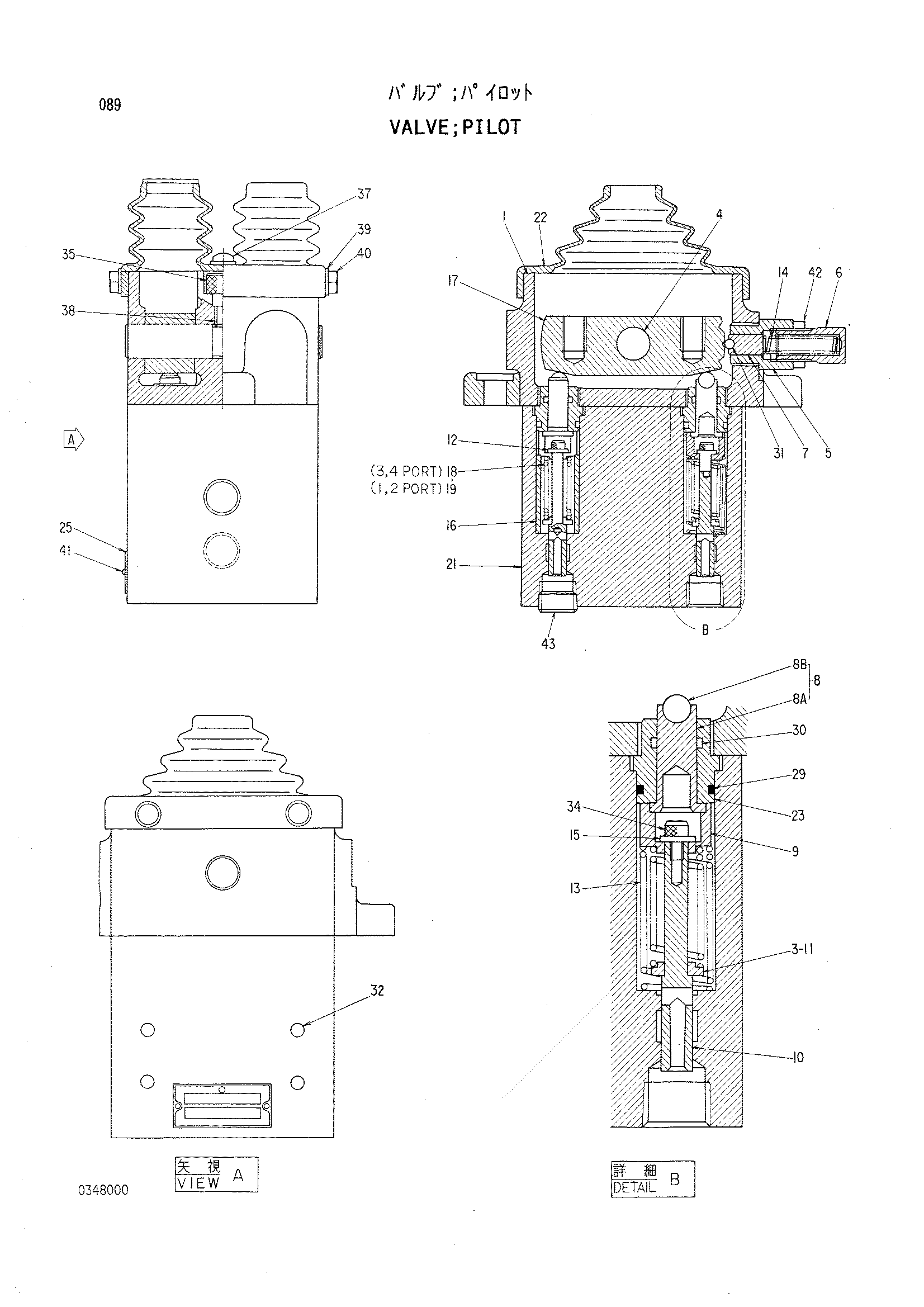

Заводская схема «Пилотный клапан» для HITACHI KH100D. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4203599	Пилотный клапан	1
1	0348001	Корпус	1
3	0348002	Регулировочная шайба	1
4	0348003	Палец	1
5	0348004	Направляющая	2
6	0348005	Винт регулировочный	2
7	0348006	Держатель шарик	2
8	0348007	Пусхер в сборе	4
9	0348008	Направляющая пружины	4
11	0348009	Держатель пружина	4
12	0334611	Шайба	2
13	0348010	Пружина	2
14	0348011	Пружина	2
15	0348012	Ограничитель	2
16	0348013	Втулка	2
17	0348014	Кулачок	2
18	0348015	Пружина	2
19	0348016	Пружина	2
22	0348017	Крышка	1
23	0348018	Втулка	4
29	4506416	Уплотнительное кольцо	4
30	0228902	Уплотнение	4
31	0228903	Стальной шарик	2
32	0228705	Стальной шарик	4
34	0228904	Болт с внутренним шестигранником	4
35	0228905	Болт с внутренним шестигранником	2
37	0250319	Винт	2
38	0228908	Винт	1
39	0297802	Шайба	6
40	0228910	Болт	4
41	0208717	Приводной винт	2
42	0155122	Гайка	2
43	94-2012	Пробка	2

Для точного подбора сообщите каталожный номер, модель HITACHI KH100D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
