Пилотный трубопроводы (5-2) — HITACHI KH100D

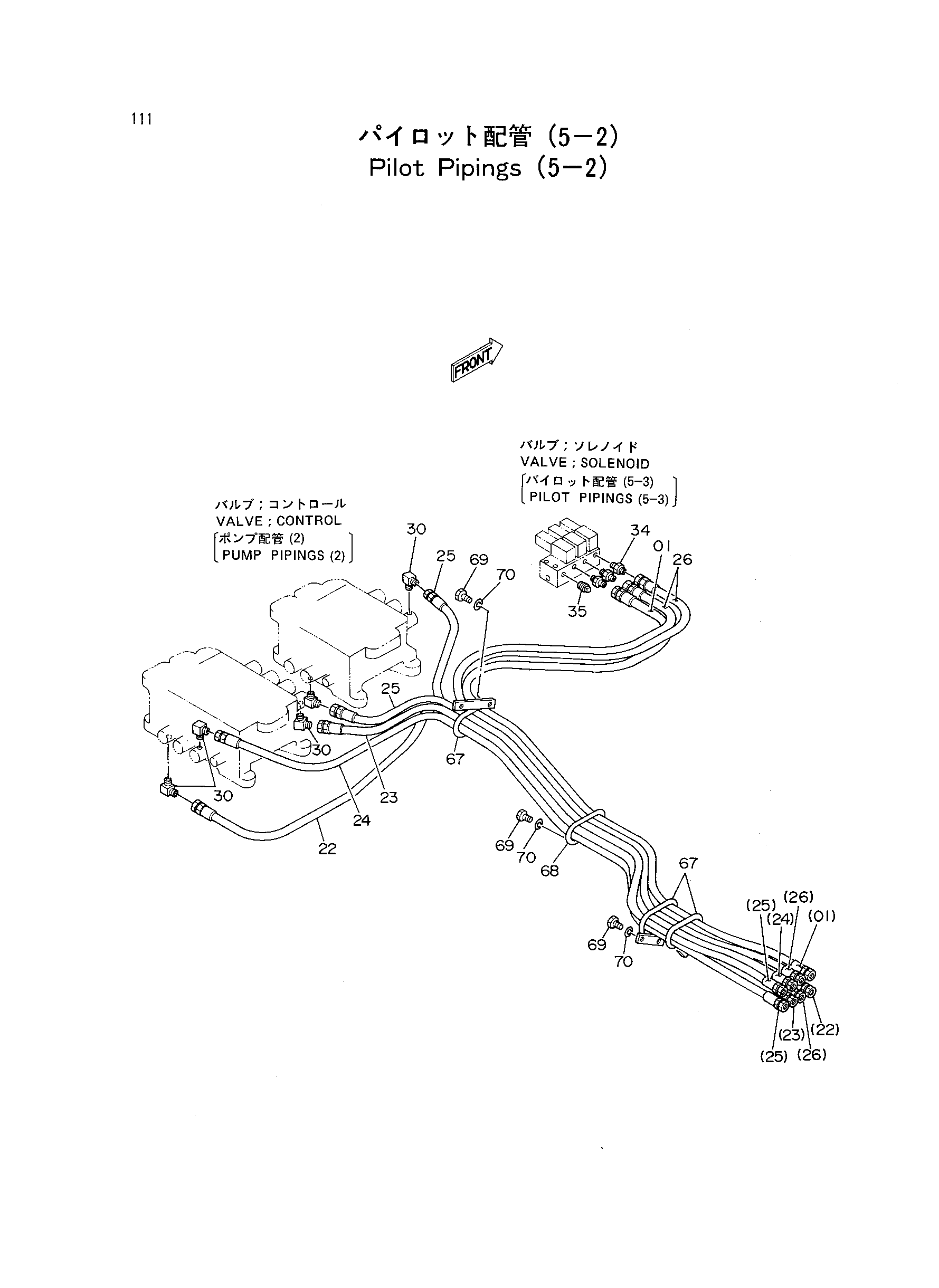

Заводская схема «Пилотный трубопроводы (5-2)» для HITACHI KH100D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4129767 | Нейлоновый шланг | 1 |
| 22 | 4154686 | Нейлоновый шланг | 1 |
| 23 | 4123229 | Нейлоновый шланг | 1 |
| 24 | 4124797 | Нейлоновый шланг | 1 |
| 25 | 4129767 | Нейлоновый шланг | 2 |
| 26 | 4123230 | Нейлоновый шланг | 2 |
| 30 | 4118999 | Угловой штуцер | 5 |
| 34 | 4144089 | Адаптер | 3 |
| 35 | 94-2022 | Пробка | 2 |
| 67 | 8029455 | Опора | 3 |
| 68 | 8029456 | Опора | 1 |
| 69 | J901230 | Болт | 8 |
| 70 | A590912 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH100D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
