Глушитель — HITACHI KH100D

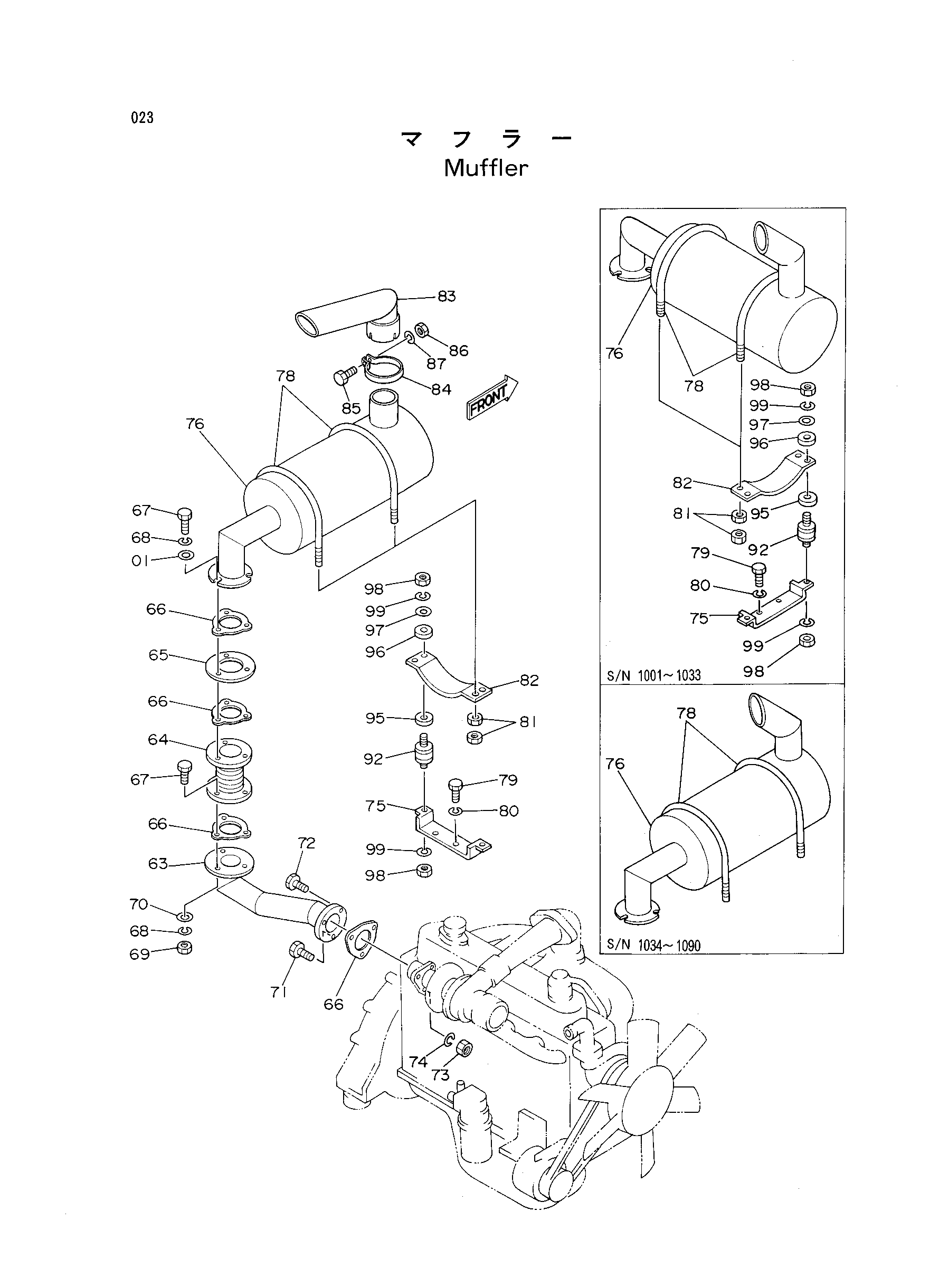

Заводская схема «Глушитель» для HITACHI KH100D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A590110 | Плоская шайба | 3 |
| *63 | 8038414 | Выпускная труба | 1 |
| 63 | 8047240 | Выпускная труба | 1 |
| 64 | 8038412 | Выпускная труба | 1 |
| 65 | 9727687 | Крышка | 1 |
| 66 | 4204326 | Прокладка | 4 |
| 67 | J901035 | Болт | 6 |
| 68 | A590910 | Пружинная шайба | 6 |
| 69 | J950010 | Гайка | 3 |
| 70 | A590110 | Плоская шайба | 3 |
| 71 | J901225 | Болт | 1 |
| 72 | J901240 | Болт | 2 |
| 73 | J950012 | Гайка | 2 |
| 74 | A590912 | Пружинная шайба | 3 |
| 75 | 4207809 | Кронштейн | 2 |
| *76 | 4202414 | Глушитель | 1 |
| *76 | 4255764 замена: 4310409 | Глушитель | 1 |
| *76 | 4255764 замена: 8055907 | Глушитель | 1 |
| *76 | 4255764 замена: 4310472 | Глушитель | 1 |
| *76 | 4255764 замена: 4016218 | Глушитель | 1 |
| *76 | 4255764 замена: M521008 | Глушитель | 1 |
| *76 | 4255764 замена: A590910 | Глушитель | 1 |
| 76 | 4310409 | Глушитель | 1 |
| 78 | 4138813 | U-образный болт | 2 |
| 79 | J901025 | Болт | 4 |
| 80 | A590910 | Пружинная шайба | 4 |
| 81 | J950010 | Гайка | 8 |
| 82 | 4172237 | Кронштейн | 2 |
| 83 | 8055907 | Трубка таил | 1 |
| 84 | 4310472 | Хомут | 1 |
| 85 | 4016218 | Болт | 1 |
| 86 | M521008 | Гайка | 1 |
| 87 | A590910 | Пружинная шайба | 1 |
| 92 | 4172238 | Резиновая подушка | 4 |
| 95 | 4172239 | Манжета | 8 |
| 96 | 4172240 | Манжета | 8 |
| 97 | 4172241 | Шайба | 4 |
| 98 | M500605 | Гайка | 8 |
| 99 | A590906 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH100D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
