Радиатор — HITACHI KH100D

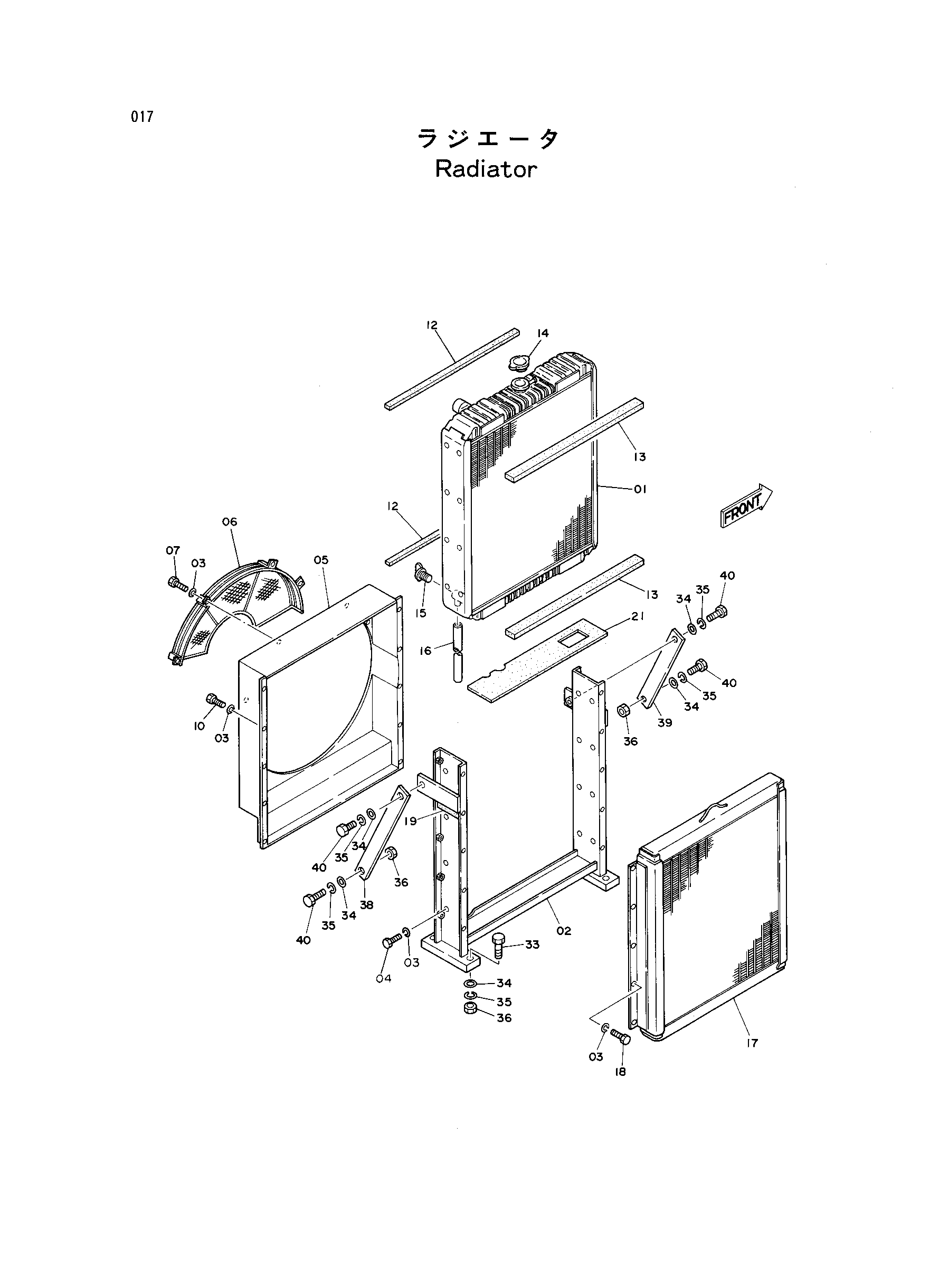

Заводская схема «Радиатор» для HITACHI KH100D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-2 | 4202166 | Радиатор в сборе | 1 |
| 01 | 4228908 | Коре радиатор | 1 |
| 02 | 4228909 | Рама | 1 |
| 03 | A590908 | Пружинная шайба | 40 |
| 04 | J900818 | Болт | 16 |
| 05 | 4228910 | Кожух | 1 |
| 06 | 4228911 | Защита вентилятор | 1 |
| 07 | J900816 | Болт | 4 |
| 10 | J900818 | Болт | 10 |
| 12 | 4206925 | Манжета | 2 |
| 13 | 4206924 | Манжета | 2 |
| 14 | 4206093 | Колпачок | 1 |
| 15 | 4206928 | Пробка дренажный | 1 |
| 16 | 4206927 | Шланг | 1 |
| 17 | 4228912 | Масляный радиатор | 1 |
| 18 | J900820 | Болт | 10 |
| 19 | 4228913 | Манжета | 2 |
| 20 | 4228914 | Информационная табличка | 1 |
| 21 | 4228915 | Манжета | 1 |
| 33 | J901660 | Болт | 4 |
| 34 | A590116 | Плоская шайба | 8 |
| 35 | A590916 | Пружинная шайба | 8 |
| 36 | J950016 | Гайка | 6 |
| 38 | 4202329 | Стойка | 1 |
| 39 | 4202330 | Стойка | 1 |
| 40 | J901645 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH100D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
