Регулятор крышка — HITACHI KH100D

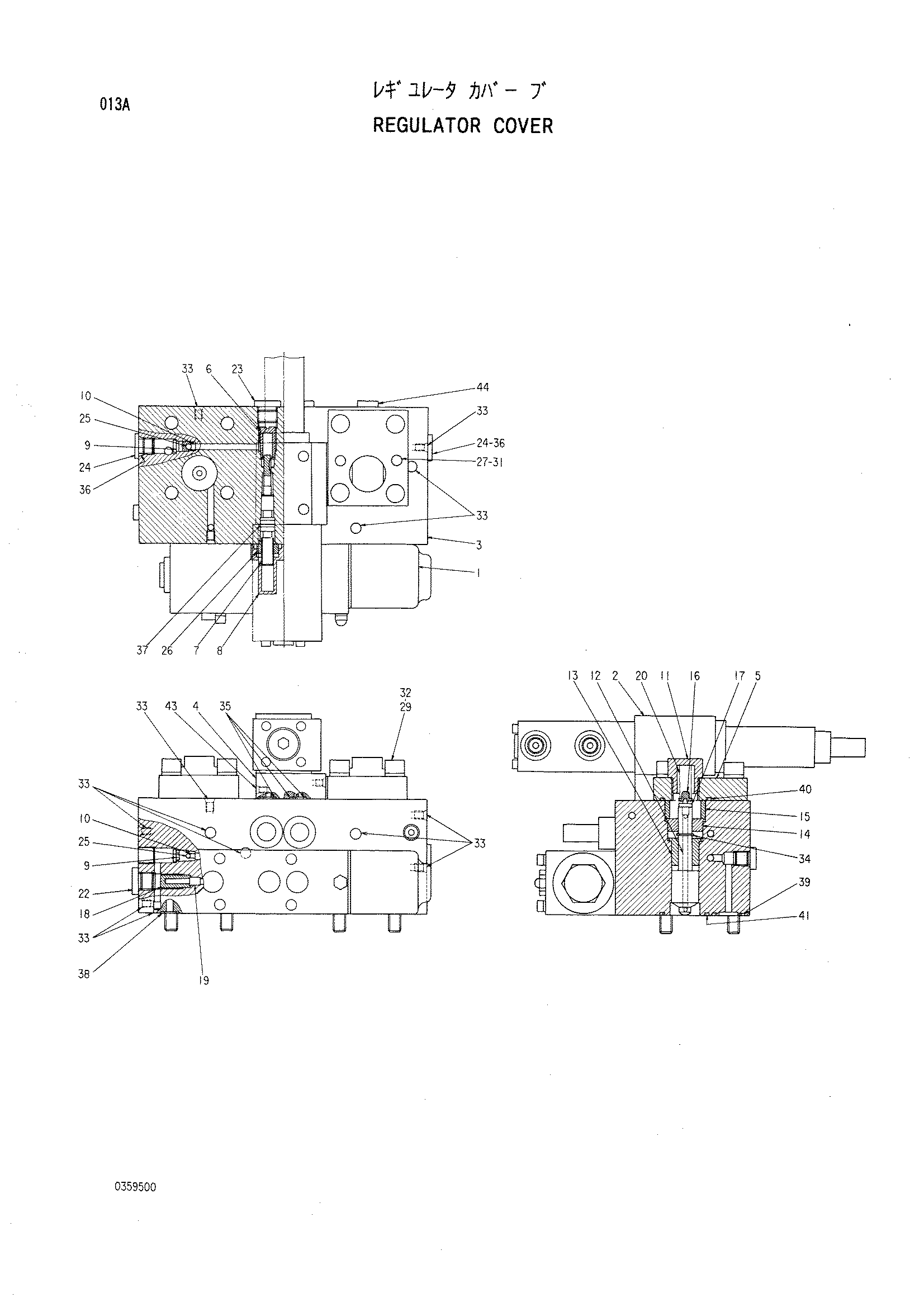

Заводская схема «Регулятор крышка» для HITACHI KH100D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4239674 | Регулятор крышка | 1 | |
| 1 | 4239675 | Силовой лимиттер | 1 |
| 2 | 4239676 | Тхроттле клапан | 1 |
| 4 | 0231203 | Пластина | 1 |
| 5 | 0231204 | Крышка | 2 |
| 6 | 0231205 замена: 0231225 | Фильтр | 2 |
| 6 | 0231225 | Фильтр | 2 |
| 7 | 0231206 | Винт регулировочный | 2 |
| 8 | 0231207 | Колпачок | 2 |
| 9 | 0215209 | Пробка | 3 |
| 10 | 0215210 | Направляющая | 3 |
| 11 | 0231208 | Пробка | 2 |
| 15 | 0231209 | Проставка | 2 |
| 16 | 0215104 | Фиксатор | 2 |
| 17 | 0215705 | Тарельчатый клапан | 2 |
| 18 | 0231205 замена: 0231225 | Фильтр | 1 |
| 18 | 0231225 | Фильтр | 1 |
| 19 | 0231210 | Дроссель | 1 |
| 20 | 0231211 | Пружина | 2 |
| 22 | 0231213 | Пробка | 1 |
| 23 | 0231213 | Пробка | 2 |
| 24 | 0215221 | Пробка | 2 |
| 25 | 0215223 | Стальной шарик | 3 |
| 26 | 0231214 | Гайка | 2 |
| 27 | 0231215 | Болт с внутренним шестигранником | 4 |
| 29 | 0279501 | Болт с внутренним шестигранником | 8 |
| 31 | 0231218 | Пружинная шайба | 4 |
| 32 | 0215021 | Пружинная шайба | 8 |
| 34 | 0231219 | Стопорное кольцо | 2 |
| 35 | 4506409 | Уплотнительное кольцо | 3 |
| 36 | 957366 | Уплотнительное кольцо | 2 |
| 37 | 0215215 | Уплотнительное кольцо | 2 |
| 38 | 0215215 | Уплотнительное кольцо | 2 |
| 39 | 0231221 | Уплотнительное кольцо | 2 |
| 40 | 0231222 | Уплотнительное кольцо | 2 |
| 41 | 0231223 | Уплотнительное кольцо | 2 |
| 44 | 0214908 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH100D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
