Механизм поворота — HITACHI KH100D

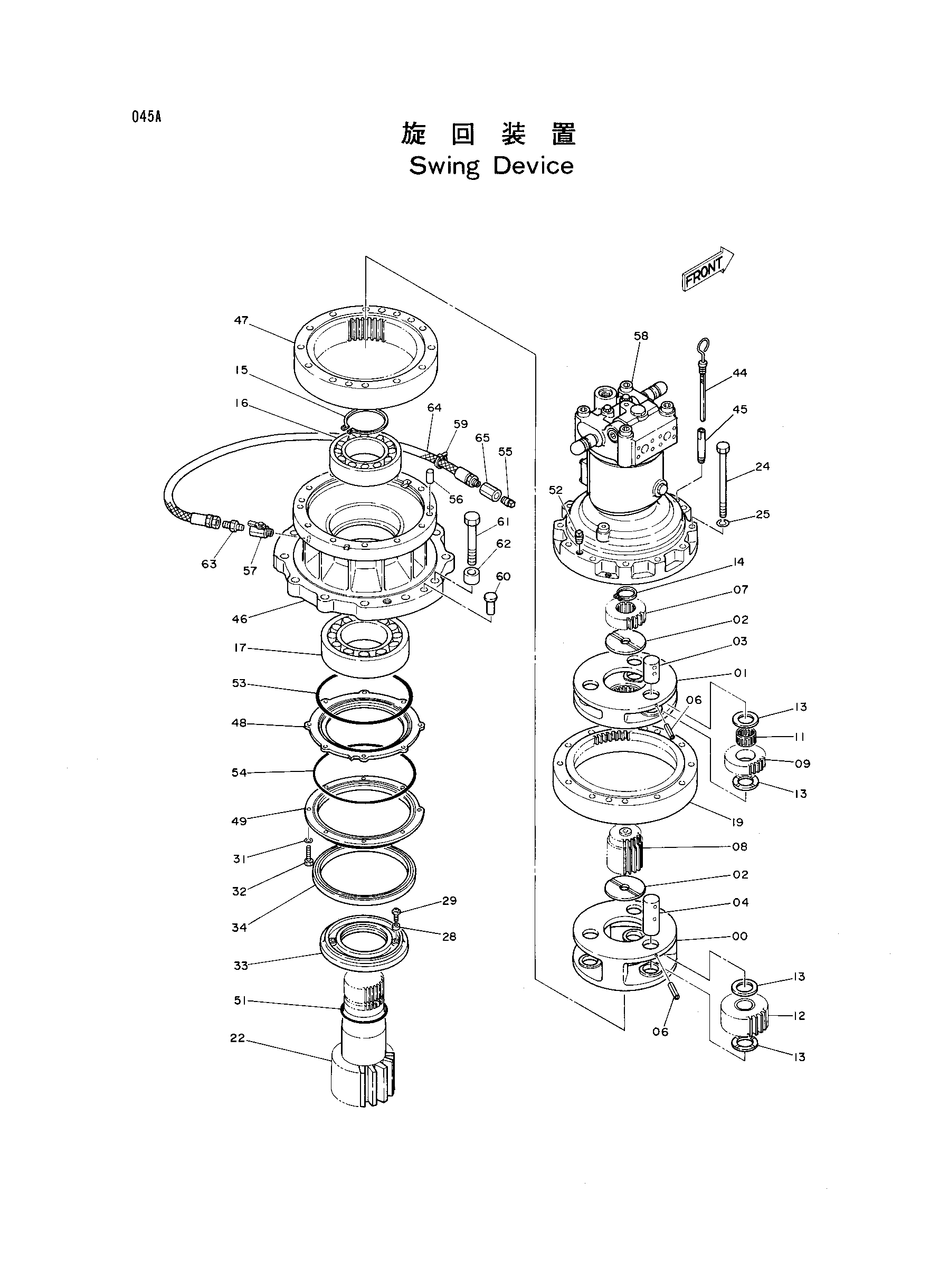

Заводская схема «Механизм поворота» для HITACHI KH100D. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	1011451	Водило	1
01	2022625	Водило	1
02	4187590	Упорная пластина	2
03	4187588	Палец	3
*04	4207808 замена: 4244694	Палец	3
04	4244694	Палец	3
06	986954	Пружинный штифт	6
07	3035168	Солнечная шестерня	1
08	3039318	Солнечная шестерня	1
09	3035171	Планетарная шестерня	3
11	4187318	Игольчатый подшипник	3
12	9725060	Планетарная шестерня	3
13	4187591	Упорная пластина	12
14	959499	Стопорное кольцо	1
15	942480	Стопорное кольцо	1
16	4504706	Подшипник. спх.рол.	1
17	4508194	Роликовый подшипник	1
19	2024897	Шестерня интернал	1
22	2025357	Вал проп.	1
24	J911816	Болт	12
25	A590918	Пружинная шайба	12
28	4204644	Магнит	2
29	4204645	Винт	2
31	A590912	Пружинная шайба	8
32	J901240	Болт	8
33	2025299	Втулка	1
*34	4187681 замена: 4250326	Масляное уплотнение	1
34	4250326	Масляное уплотнение	1
44	3038897	Указатель уровня	1
45	4205518	Трубка	1
46	1011817	Корпус	1
47	2023937	Шестерня интернал	1
48	2025179	Крышка	1
49	2024625	Крышка	1
51	A811120	Уплотнительное кольцо	1
52	94-2025	Пробка	1
53	4210325	Уплотнительное кольцо	1
54	4204138	Уплотнительное кольцо	1
55	94-2024	Пробка	1
56	J401640	Установочный штифт	2
57	4194712	Кран	1
58	4203522	Гидромотор плунжер	1
59	4055311	Ленточный зажим	1
60	4080398	Установочный штифт	2
61	J932203	Болт	12
62	4040309	Проставка	12
63	94-1303	Адаптер	1
64	4159582	Шланг	1
65	94-0677	Разъём S	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH100D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
