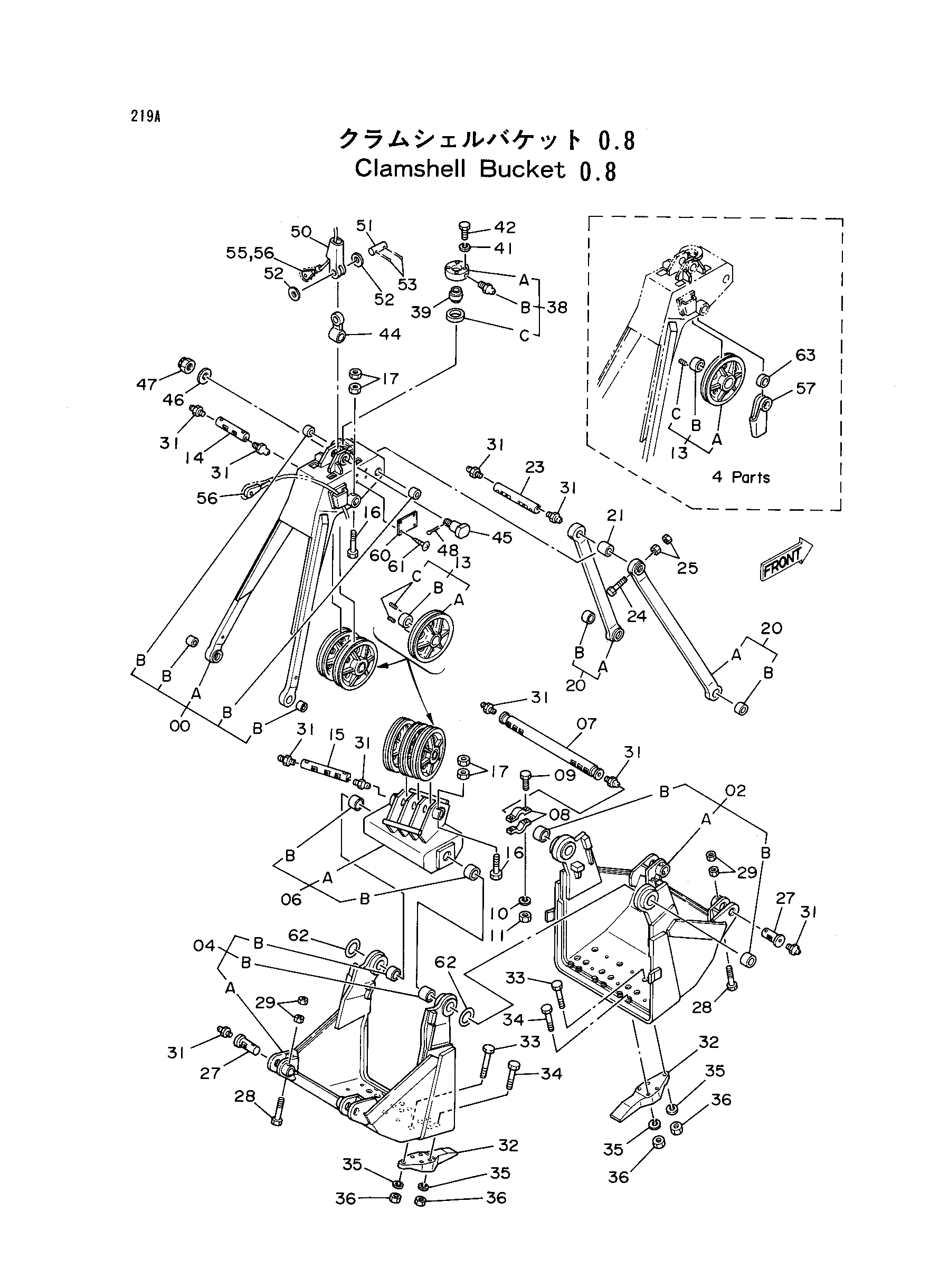

Грейфер ковш 0.8 — HITACHI KH100D
Заводская схема «Грейфер ковш 0.8» для HITACHI KH100D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9087775 | Ковш грейфер 0.8 | 1 | |
| 00 | 9087776 | Короб канатный блок A | 1 |
| 00A | 6010086 | Короб канатный блок | 1 |
| 00B | 4152177 | Втулка | 6 |
| 02 | 9087777 | Схелл A | 1 |
| 02A | 6010087 | Схелл | 1 |
| 02B | 4152178 | Втулка | 2 |
| 04 | 9087778 | Схелл B | 1 |
| 04A | 6010088 | Схелл | 1 |
| 04B | 4152178 | Втулка | 2 |
| 06 | 9087779 | Короб канатный блок B | 1 |
| 06A | 7021087 | Короб канатный блок | 1 |
| 06B | 4152178 | Втулка | 2 |
| 07 | 3046750 | Мост | 1 |
| 08 | 4244067 | Втулка | 4 |
| 09 | J901460 | Болт | 4 |
| 10 | A590914 | Пружинная шайба | 4 |
| 11 | J950014 | Гайка | 4 |
| 13 | 9087780 | Канатный блок в сборе | 5 |
| 13A | 3046751 | Канатный блок | 1 |
| 13B | 447359 | Втулка | 1 |
| 13C | M450406 | Установочный винт | 2 |
| 14 | 3026687 | Мост | 1 |
| 15 | 3026688 | Мост | 1 |
| 16 | 4156490 | Болт | 4 |
| 17 | J950016 | Гайка | 8 |
| 20 | 9087781 | Рукоять в сборе | 2 |
| 20A | 8045157 | Рукоять | 1 |
| 20B | 4152177 | Втулка | 1 |
| 21 | 4148090 | Проставка | 1 |
| 23 | 3026689 | Мост | 1 |
| 24 | 4156492 | Болт | 2 |
| 25 | J950016 | Гайка | 4 |
| 27 | 4146123 | Палец | 4 |
| 28 | 4156489 | Болт | 4 |
| 29 | J950016 | Гайка | 8 |
| 31 | J75481 | Пресс-маслёнка | 12 |
| 32 | 4145510 | Зуб | 6 |
| 33 | M222090 | Болт | 18 |
| 34 | 4133068 | Болт | 12 |
| 35 | A590920 | Пружинная шайба | 30 |
| 36 | J951020 | Гайка | 30 |
| 38 | 9057347 | Направляющая каната | 1 |
| 38A | 3026690 | Корпус | 1 |
| 38B | J75481 | Пресс-маслёнка | 1 |
| 38C | 4146124 | Направляющая | 1 |
| 39 | C425265 | Направляющая | 1 |
| 41 | A590916 | Пружинная шайба | 4 |
| 42 | J901670 | Болт | 4 |
| 44 | 410116 | Тяга | 1 |
| 45 | 4146125 | Палец | 1 |
| 46 | A590136 | Плоская шайба | 1 |
| 47 | M643638 | Корончатая гайка | 1 |
| 48 | A766071 | Шплинт | 1 |
| 50 | 3046752 | Разъём канат | 1 |
| 51 | 410189 | Мост | 1 |
| 52 | A590145 | Плоская шайба | 2 |
| 53 | A768071 | Шплинт | 2 |
| 55 | 43125 | Ведге | 2 |
| 56 | 4244276 | Ведге | 2 |
| 57 | 3046753 | Разъём канат | 1 |
| 60 | 457519 | Информационная табличка | 1 |
| 61 | M492564 | Приводной винт | 4 |
| 62 | 4240999 | Регулировочная шайба | 2 |
| 63 | 4244812 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH100D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
