Стрела подъёмный механизм устройство — HITACHI KH100D

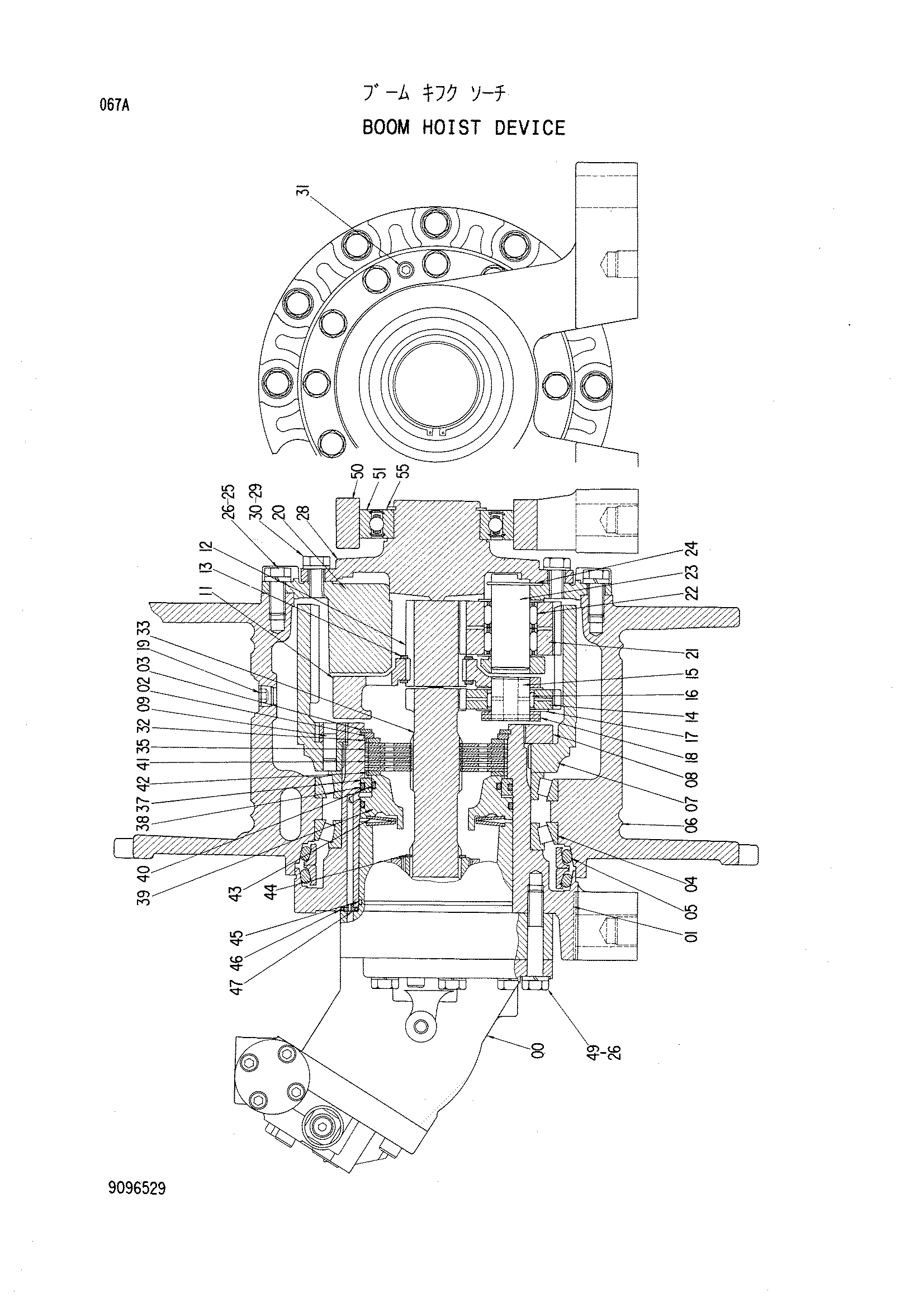

Заводская схема «Стрела подъёмный механизм устройство» для HITACHI KH100D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9096529 | Стрела подъёмный механизм устройство | 1 | |
| 00 | 9052059 | Гидромотор | 1 |
| 01 | 1006982 | Корпус | 1 |
| 02 | 4115811 | Проставка | 1 |
| 03 | 4094325 | Стопорное кольцо | 1 |
| 04 | 4115169 | Роликовый подшипник | 2 |
| 05 | 4514259 | Комплект уплотнений | 1 |
| 06 | 1006981 | Барабан стрела | 1 |
| 07 | 2015088 | Коронная шестерня | 1 |
| 08 | 3022523 | Гайка | 1 |
| 09 | 4126653 | Установочный штифт | 1 |
| 11 | 2016959 | Водило | 1 |
| 12 | 3022430 | Солнечная шестерня | 1 |
| 13 | 488075 | Стопорное кольцо | 2 |
| 14 | 3022428 | Планетарная шестерня | 3 |
| 15 | 4135192 | Палец | 3 |
| 16 | 4135194 | Игольчатый подшипник | 3 |
| 17 | 4135227 | Упорная пластина | 12 |
| 18 | 4082632 | Пружинный штифт | 3 |
| 19 | 4279343 | Пробка | 2 |
| 20 | 1005896 | Водило | 1 |
| 21 | 3022429 | Планетарная шестерня | 3 |
| 22 | 4139193 | Игольчатый подшипник | 6 |
| 23 | 4138218 | Палец | 3 |
| 24 | 962002 | Стопорное кольцо | 3 |
| 25 | J931640 | Болт | 12 |
| 26 | A590916 | Пружинная шайба | 19 |
| 28 | 3025939 | Крышка | 1 |
| 29 | M211632 | Болт | 12 |
| 30 | 4126090 | Уплотнительная шайба | 12 |
| 31 | 94-2012 | Пробка | 1 |
| 32 | 3030241 | Пластина | 1 |
| 33 | 2017179 | Вал проп. | 1 |
| 35 | 3022524 | Пластина фрикционный | 6 |
| 37 | 4115810 замена: 4318317 | Проставка | 1 |
| 37 | 4318317 | Проставка | 1 |
| 38 | 4117029 замена: 4324946 | Д-ринг | 2 |
| 38 | 4324946 | Д-ринг | 2 |
| 39 | 3025938 | Поршень | 1 |
| 40 | 4117030 замена: 4324947 | Д-ринг | 1 |
| 40 | 4324947 | Д-ринг | 1 |
| 41 | 3030239 | Пластина | 5 |
| 42 | 3030240 | Пластина | 1 |
| 43 | 3026191 | Тарельчатая пружина | 1 |
| 44 | 960323 | Стопорное кольцо | 1 |
| 45 | 4115735 | Уплотнительное кольцо | 1 |
| 46 | 4506320 | Уплотнительное кольцо | 1 |
| 47 | 4135291 | Проставка | 1 |
| 49 | J931695 | Болт | 7 |
| 50 | 2017178 | Педестал | 1 |
| 51 | 4143906 | Шариковый подшипник | 1 |
| 55 | 991352 | Стопорное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH100D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
