Трансмиссия (подъёмный механизм) <для драглине> — HITACHI KH100D

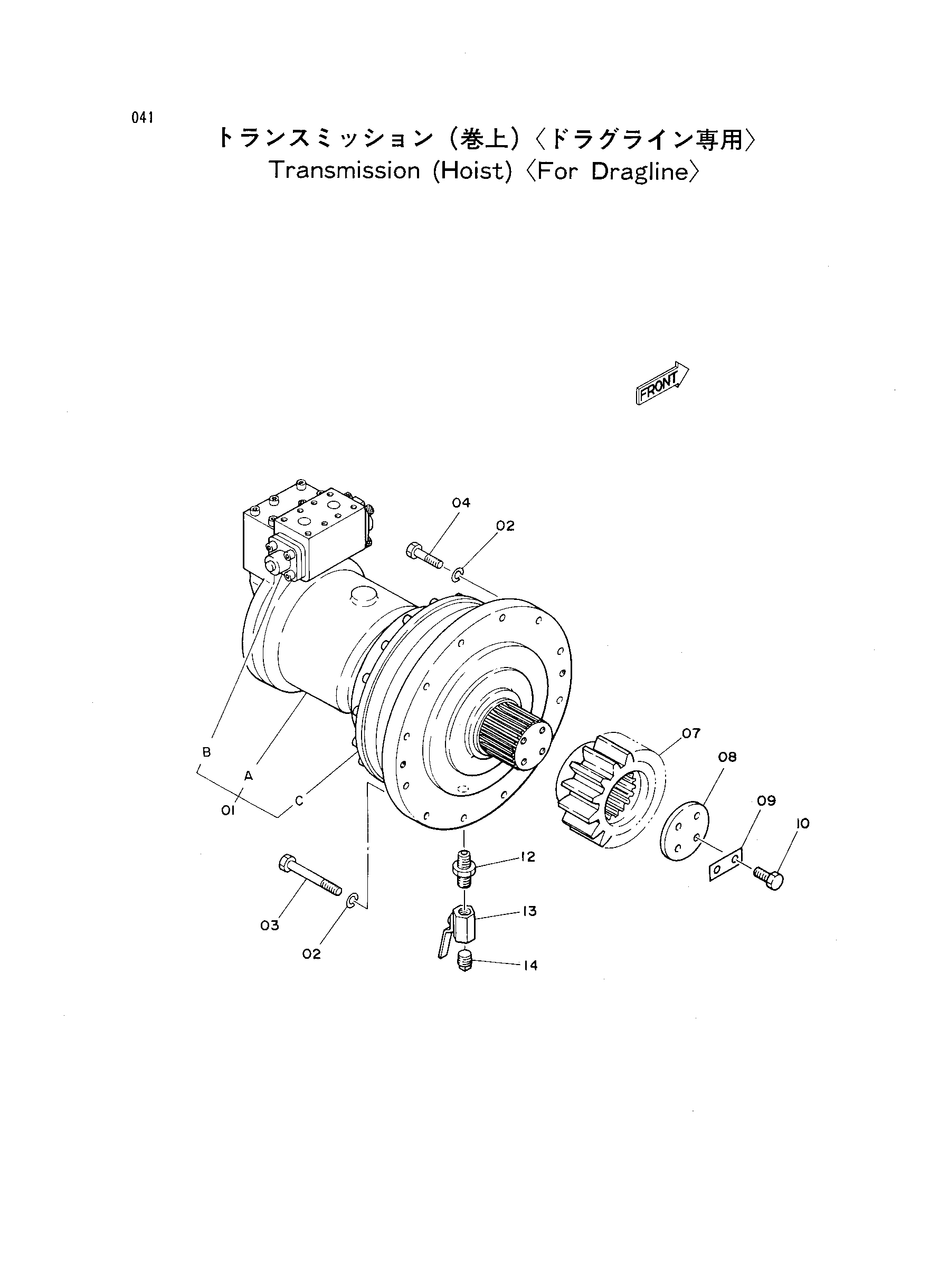

Заводская схема «Трансмиссия (подъёмный механизм) <для драглине>» для HITACHI KH100D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| *01 | 4297552 замена: 4319063 | Гидромотор плунжер | 1 |
| 01 | 4319063 | Гидромотор плунжер | 1 |
| *01A | 4167376 замена: 4319100 | Гидромотор плунжер | 1 |
| 01A | 4319100 | Гидромотор плунжер | 1 |
| 01B | 4281408 | Тормозной клапан | 1 |
| 01C | 4297553 | Трансмиссия | 1 |
| 02 | A590916 | Пружинная шайба | 12 |
| 03 | J931606 | Болт | 7 |
| 04 | J931660 | Болт | 5 |
| 07 | 3069216 | Ведущая шестерня | 1 |
| *07 | 3032332 замена: 3069216 | Ведущая шестерня | 1 |
| 07 | 3069216 | Ведущая шестерня | 1 |
| 08 | 4310462 | Крышка | 1 |
| 09 | 4162767 | Стопорная шайба | 2 |
| 10 | M111436 | Болт | 4 |
| 12 | 94-1903 | Адаптер | 1 |
| 13 | 94-4029 | Кран | 1 |
| 14 | 94-2025 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH100D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
