Кабина (1/2) — HITACHI KH100D

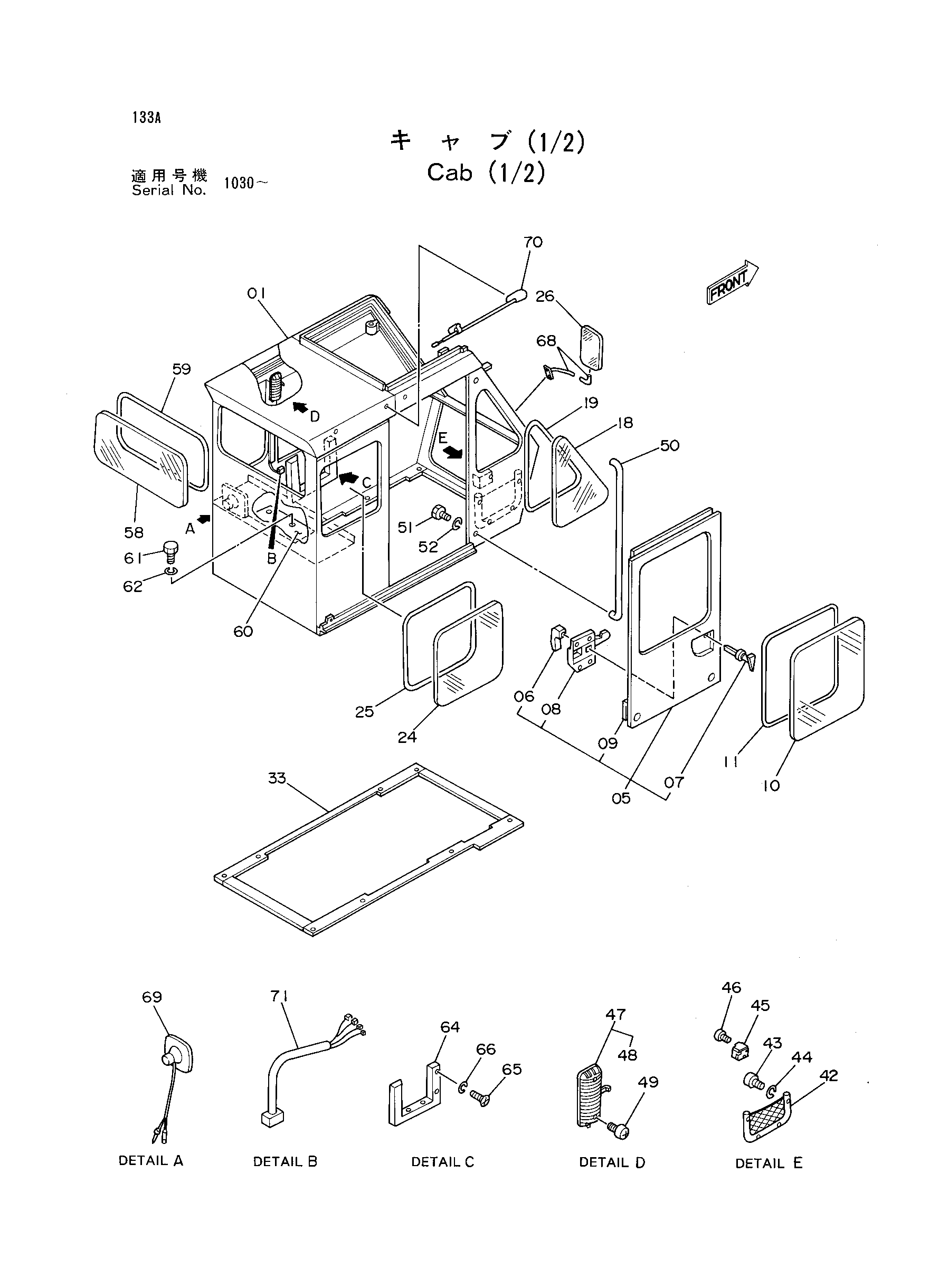

Заводская схема «Кабина (1/2)» для HITACHI KH100D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| * | 4265359 замена: 4277395 | Кабина в сборе | 1 |
| 4277395 | Кабина в сборе | 1 | |
| 01 | 4265360 | Кабина корпус | 1 |
| 05 | 4161083 | Дверь в сборе | 1 |
| 06 | 4127409 | Рукоятка внутренний | 1 |
| 07 | 4127408 | Рукоятка наружный | 1 |
| 08 | 4161084 | Замок двери | 1 |
| 09 | 4101196 | Каток в сборе | 2 |
| 10 | 4126990 | Стекло | 1 |
| 11 | 4503184 | Резиновая прокладка | 1 |
| 18 | 4161088 | Стекло | 1 |
| 19 | 4161089 | Резиновая прокладка | 1 |
| 24 | 4161094 | Стекло | 1 |
| 25 | 4161095 | Резиновая прокладка | 1 |
| 26 | 4127001 | Задний зеркало | 1 |
| 33 | 4194788 | Резиновая прокладка | 1 |
| 42 | 4507582 | Поккет | 1 |
| 43 | M430420 | Винт | 4 |
| 44 | A590904 | Пружинная шайба | 4 |
| 45 | 3014211 | Асхтрай | 1 |
| 46 | M470406 | Винт | 3 |
| 47 | 4187082 | Плафон кабины | 1 |
| 48 | 4187083 | Фонарь | 1 |
| 49 | M430513 | Винт | 1 |
| 50 | 4283590 | Рукоятка | 1 |
| 51 | J901218 | Болт | 2 |
| 52 | A590912 | Пружинная шайба | 2 |
| 58 | 4194789 | Стекло | 1 |
| 59 | 4194790 | Резиновая прокладка | 1 |
| 60 | 4194791 | Крышка | 1 |
| 61 | J901025 | Болт | 6 |
| 62 | A590910 | Пружинная шайба | 6 |
| 64 | 4250796 | Направляющая | 1 |
| 65 | M430510 | Винт | 6 |
| 66 | A590905 | Пружинная шайба | 6 |
| 68 | 4240597 | Стойка | 1 |
| 69 | 4121152 | Динамик | 1 |
| 70 | 4159984 | Антенна | 1 |
| 71 | 4278822 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH100D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
