Барабан радиатор — HITACHI KH100D

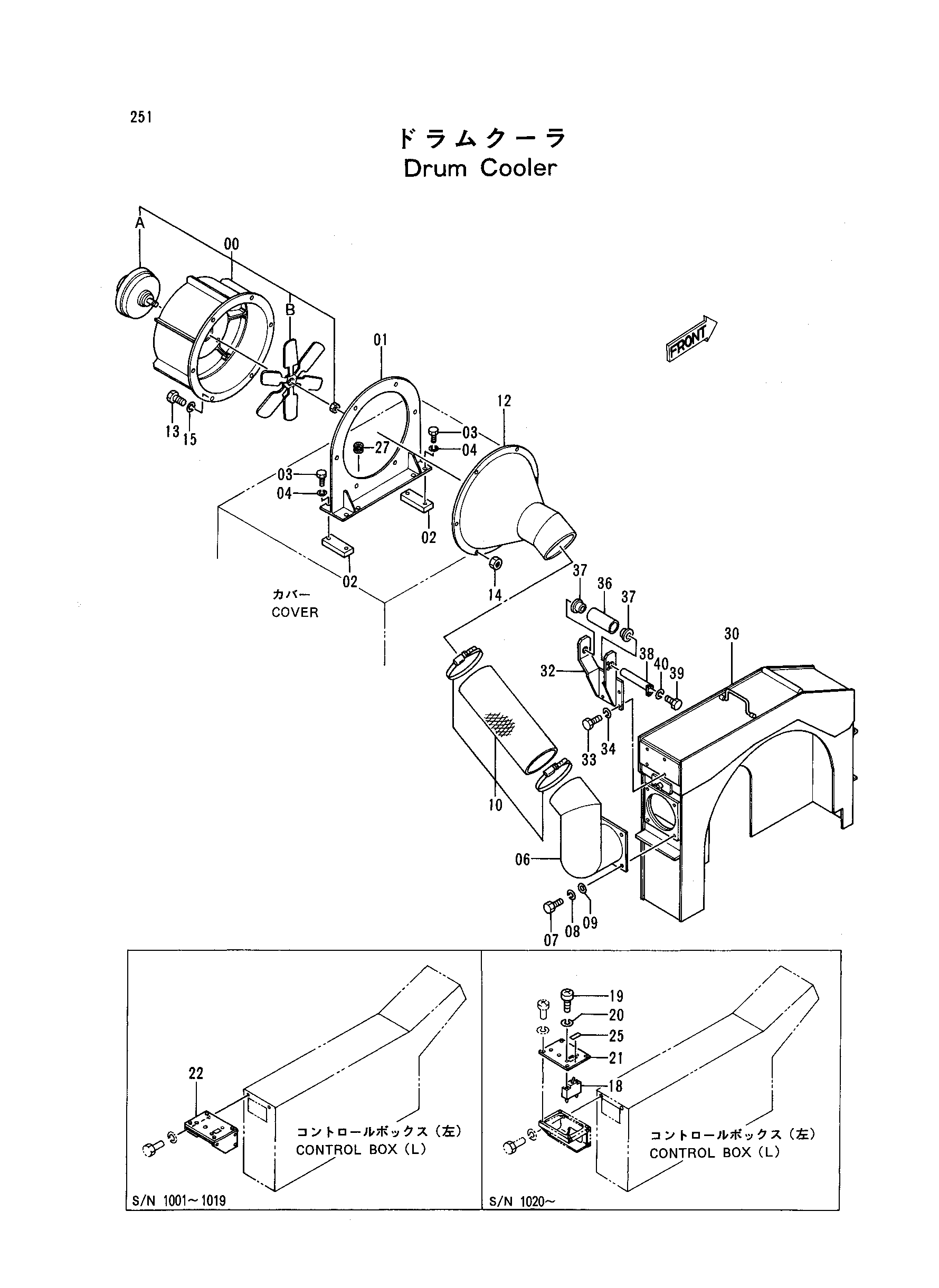

Заводская схема «Барабан радиатор» для HITACHI KH100D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4087878 замена: 4333932 | Вентилятор в сборе | 1 |
| 00 | 4333932 | Вентилятор в сборе | 1 |
| 00A | 4157824 замена: 4350518 | Гидромотор | 1 |
| 00A | 4350518 | Гидромотор | 1 |
| 00B | 4180922 | Вентилятор | 1 |
| 01 | 8013873 | Кронштейн | 1 |
| 02 | 4171028 | Седло винта | 2 |
| 03 | J901030 | Болт | 4 |
| 04 | A590910 | Пружинная шайба | 4 |
| 06 | 8045477 | Воздуховод | 1 |
| 07 | J901020 | Болт | 4 |
| 08 | A590910 | Пружинная шайба | 4 |
| 09 | A590110 | Плоская шайба | 4 |
| 10 | 4245387 | Воздуховод | 1 |
| 12 | 8045476 | Воздуховод | 1 |
| 13 | J901035 | Болт | 6 |
| 14 | J950010 | Гайка | 6 |
| 15 | A590910 | Пружинная шайба | 6 |
| 18 | 4044949 | Защитный кожух | 1 |
| 19 | M430306 | Винт | 2 |
| 20 | A590903 | Пружинная шайба | 2 |
| 21 | 4244811 | Крышка | 1 |
| *22 | 8045349 | Короб рерай | 1 |
| 25 | 4267092 | Информационная табличка | 1 |
| 27 | 4237510 | Резиновая втулка | 1 |
| 30-4 | 9088411 | Тормоз крышка дополнительный. | 1 |
| 30 | 6010160 | Крышка | 1 |
| 32 | 8045475 | Кронштейн | 1 |
| 33 | J901025 | Болт | 4 |
| 34 | A590910 | Пружинная шайба | 4 |
| 36 | 4174873 | Трубка | 1 |
| 37 | 4174872 | Втулка | 2 |
| 38 | 9723105 | Мост | 1 |
| 39 | J900816 | Болт | 2 |
| 40 | A590908 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH100D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
