Блок отопителя — HITACHI KH100D

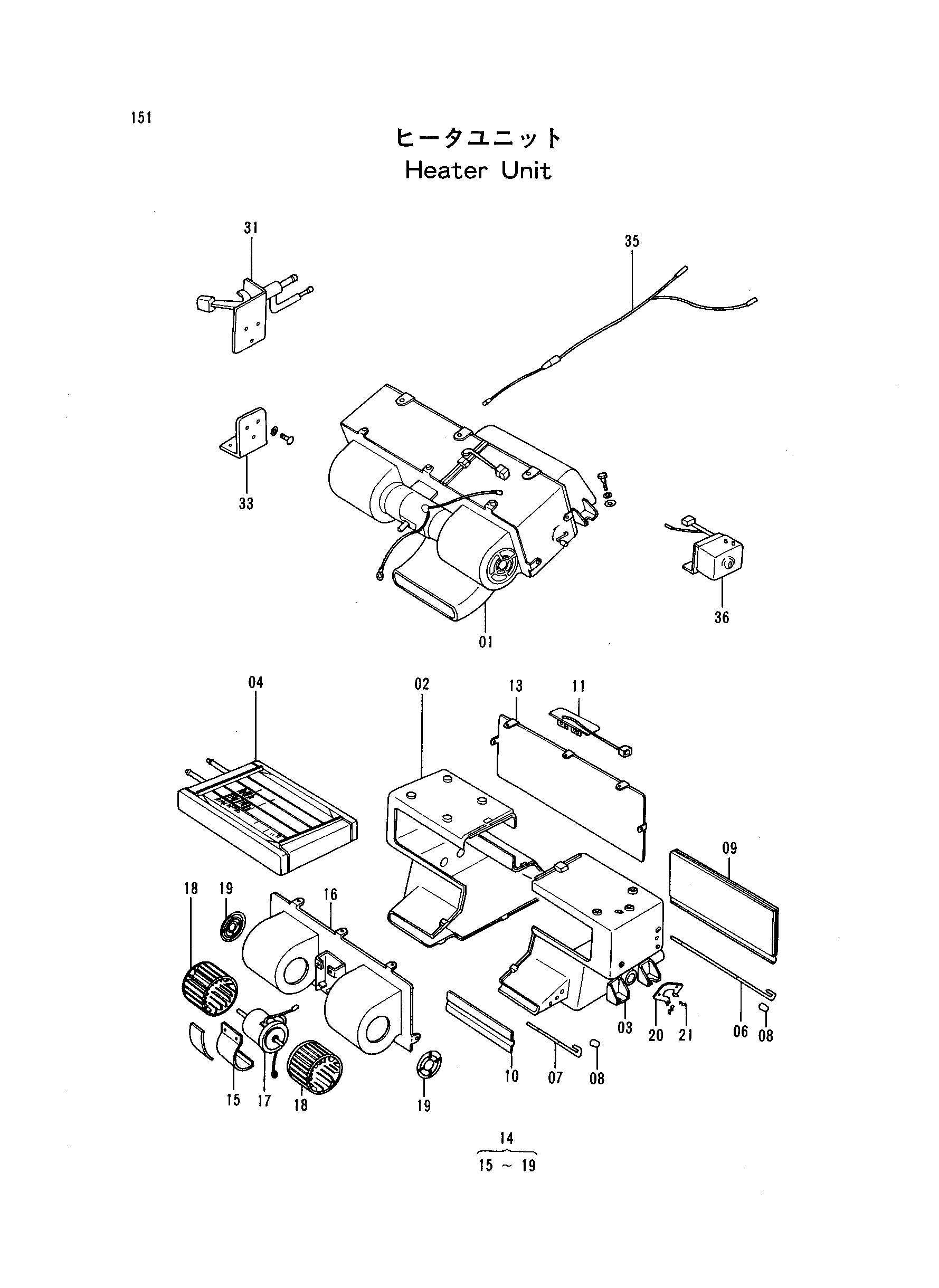

Заводская схема «Блок отопителя» для HITACHI KH100D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4092199 | Отопитель | 1 | |
| 01 | 0228301 | Блок отопитель | 1 |
| 04 | 0228108 | Коре отопитель | 1 |
| 06 | 0228109 | Вал (H-C) | 1 |
| 07 | 0228110 | Вал (H-D) | 1 |
| 08 | 0228111 | Ручка | 2 |
| 09 | 0228112 | Дампер (H-C) | 1 |
| 10 | 0228113 | Дампер (H-D) | 1 |
| 11 | 0228114 | Резистор | 1 |
| 13 | 0228116 | Крышка корпус | 1 |
| 14 | 0228117 | Корпус в сборе | 1 |
| 15 | 0228118 | Лента гидромотор | 1 |
| 16 | 0228119 | Крышка гидромотор | 1 |
| 17 | 0228120 | Гидромотор вентилятор | 1 |
| 18 | 0228121 | Вентилятор | 2 |
| 19 | 0228122 | Белл-моутх | 2 |
| 20 | 0228123 | Направляющая дампер | 1 |
| 21 | 0228124 | Пружина (U) | 2 |
| 31 | 4115856 | Кокк водяной | 1 |
| 33 | 4115858 | Кронштейн кокк | 1 |
| 35 | 0228125 | Жгут проводов | 1 |
| 36 | 4110100 | Выключатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH100D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
