Подъёмный механизм, ход, стрела подъёмный механизм и муфта рычаг — HITACHI KH100D

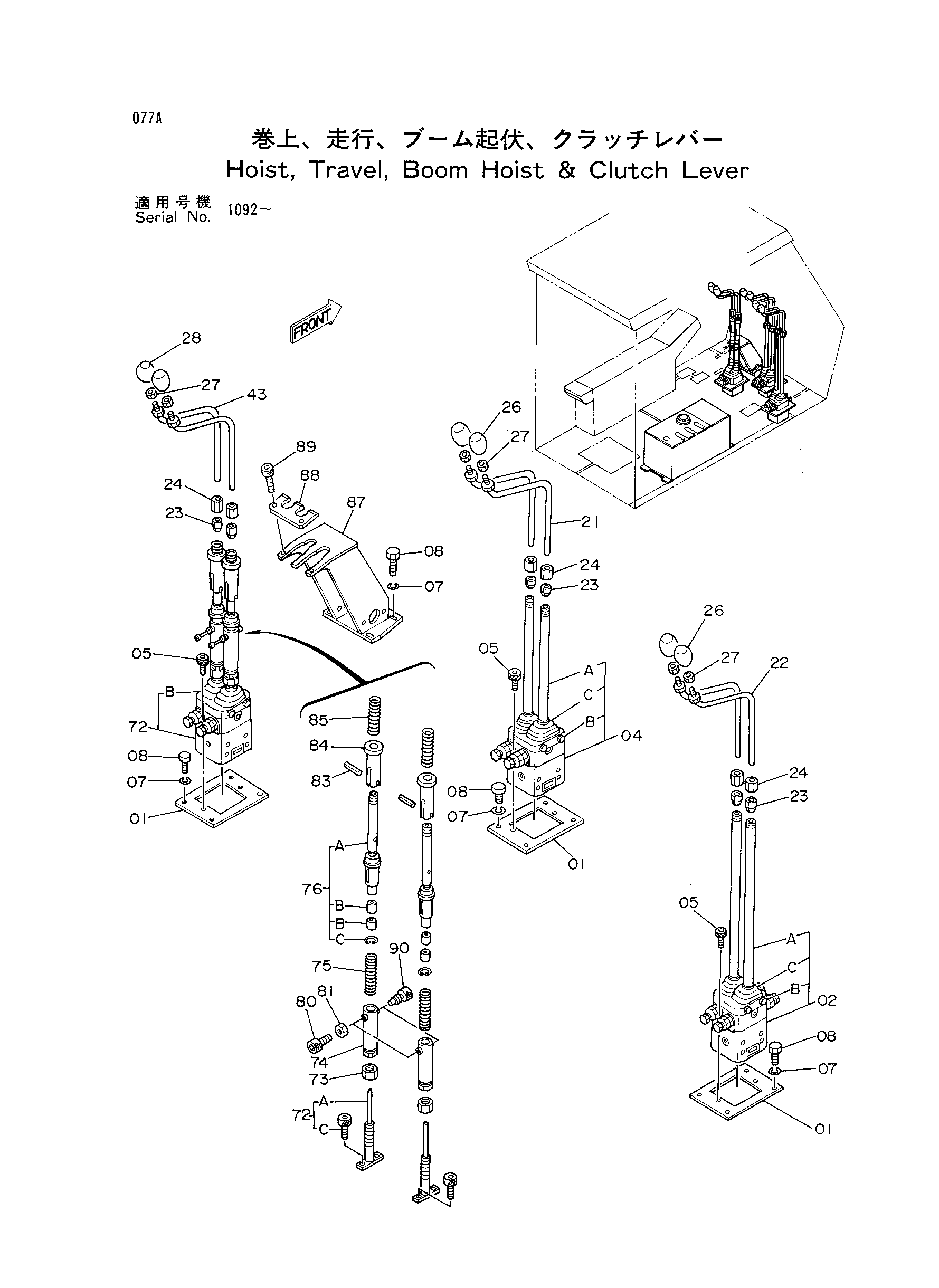

Заводская схема «Подъёмный механизм, ход, стрела подъёмный механизм и муфта рычаг» для HITACHI KH100D. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9719885	Крышка	3
02	4225860	Пилотный клапан	1
02A	9721532	Рычаг	2
02B	M341220	Болт с внутренним шестигранником	4
02C	4160336	Защитный чехол	2
04	4150694	Пилотный клапан	1
04A	8029283	Рычаг	2
04B	M341220	Болт с внутренним шестигранником	4
04C	4160336	Защитный чехол	2
05	M341028	Болт с внутренним шестигранником	6
07	A590910	Пружинная шайба	16
08	J901030	Болт	16
21	8029280	Рычаг	2
22	8029281	Рычаг	2
23	4157731	Ограничитель	6
24	4157732	Рукоятка блокировка	6
26	4154737	Рукоятка	4
27	M581008	Гайка	6
28	4209606	Рукоятка	2
43	8038374	Рычаг	2
72	4307109	Пилотный клапан	1
72A	8055397	Рычаг	2
72B	4160336	Крышка	1
72C	M341220	Болт с внутренним шестигранником	4
73	J953022	Гайка	2
*74	8055398 замена: 8061489	Направляющая	2
74	8061489	Направляющая	2
75	4278936	Пружина	2
76	9126861	Рычаг	2
76A	8055399	Рычаг	1
76B	4279137	Подшипник	2
76C	991712	Стопорное кольцо	1
80	4287361	Болт с внутренним шестигранником	2
81	M500605	Гайка	2
83	4508560	Пружинный штифт	2
84	4307112	Замок	2
85	4300060	Пружина	2
87	7026541	Кронштейн	1
88	4307111	Кронштейн	1
89	M340825	Болт с внутренним шестигранником	2
90	4307110	Болт с внутренним шестигранником	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH100D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
