Фаир леад — HITACHI KH100D

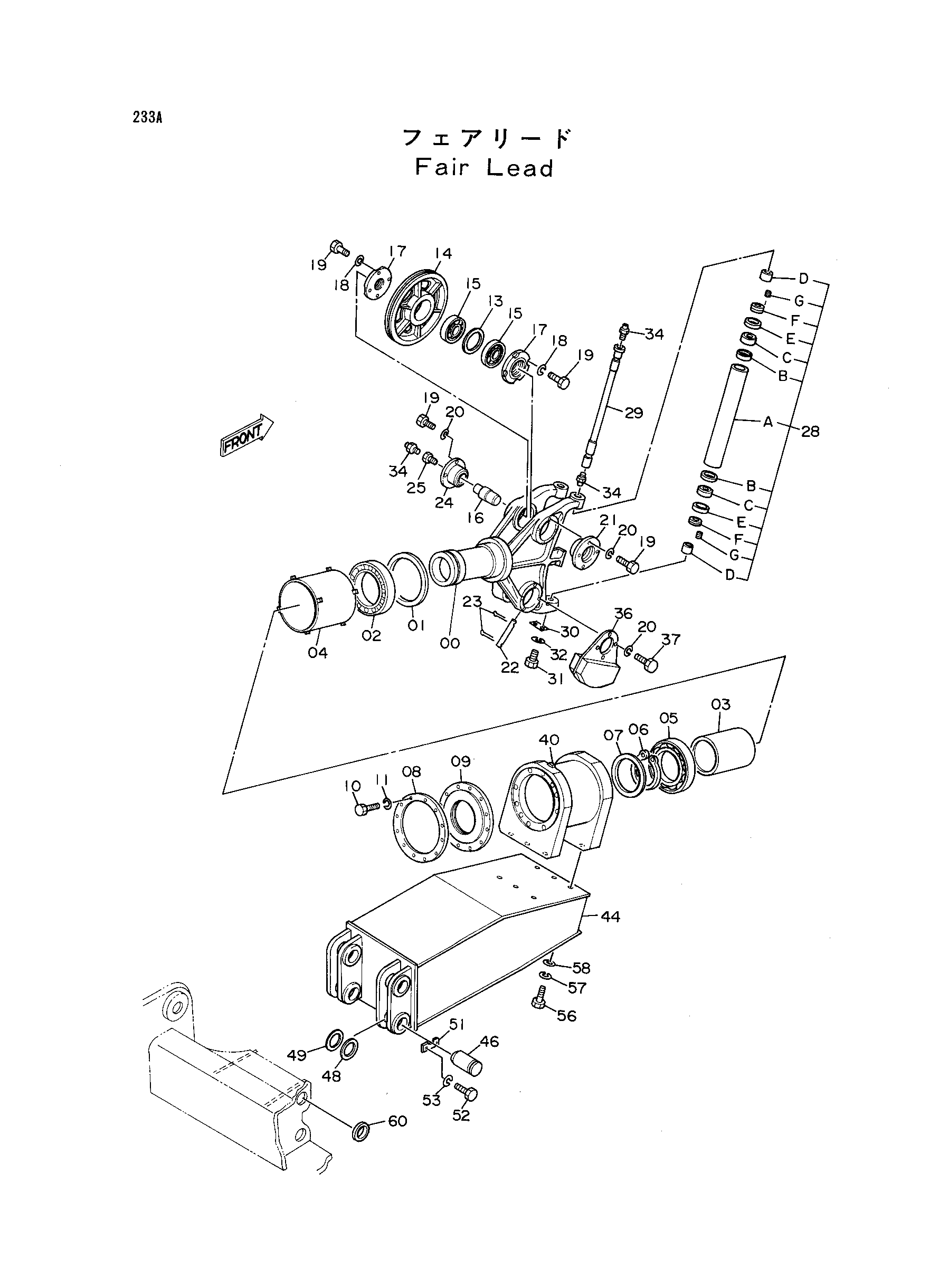

Заводская схема «Фаир леад» для HITACHI KH100D. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	28580	Рама	1
01	973640	Смазка уплотнение	1
02	973645	Подшипник. каток	1
03	419494	Деталь дистант	1
04	419495	Деталь	1
05	973644	Шарик подшипник	1
06	419496	Стопорное кольцо	1
07	973642	Смазка уплотнение	1
08	4160143	Регулировочная шайба	2
09	3029633	Фиксатор	1
10	J901640	Болт	12
11	A590916	Пружинная шайба	12
13	455196	Проставка	2
14	315601	Канатный блок	2
15	925052	Шариковый подшипник	4
16	324932	Мост	2
17	447468	Фиксатор	4
18	X21533	Шайба варт	16
19	J108322	Болт	24
20	J21383	Пружинная шайба	16
21	315603	Подшипник	2
22	449918	Палец	2
23	A763016	Шплинт	4
24	316516	Подшипник	2
25	490449	Разъём	2
28	991626	Каток направляющая в сборе	2
28A	448171	Ролик	1
28B	44124	Уплотнение	2
28C	973643	Подшипник шарик	2
28D	416603	Проставка	2
28E	973641	Уплотнение смазка	2
28F	416604	Гайка киркулар	2
28G	M450610	Установочный винт	2
29	324933	Мост	2
30	X280071	Стопорная пластина	2
31	J900816	Болт	4
32	A590908	Пружинная шайба	4
34	J75482	Пресс-маслёнка	7
36	9729182	Груз	2
37	J108328	Болт	8
40	7015156	Корпус	1
44	7020933	Кронштейн	1
46	4226732	Палец	4
48	4168496	Регулировочная шайба	4
49	4168495	Регулировочная шайба	4
51	X4246	Стопорная пластина	4
52	J901220	Болт	8
53	A590912	Пружинная шайба	8
56	J932465	Болт	6
57	A590924	Пружинная шайба	6
58	4085614	Шайба	6
60	4242185	Втулка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH100D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
