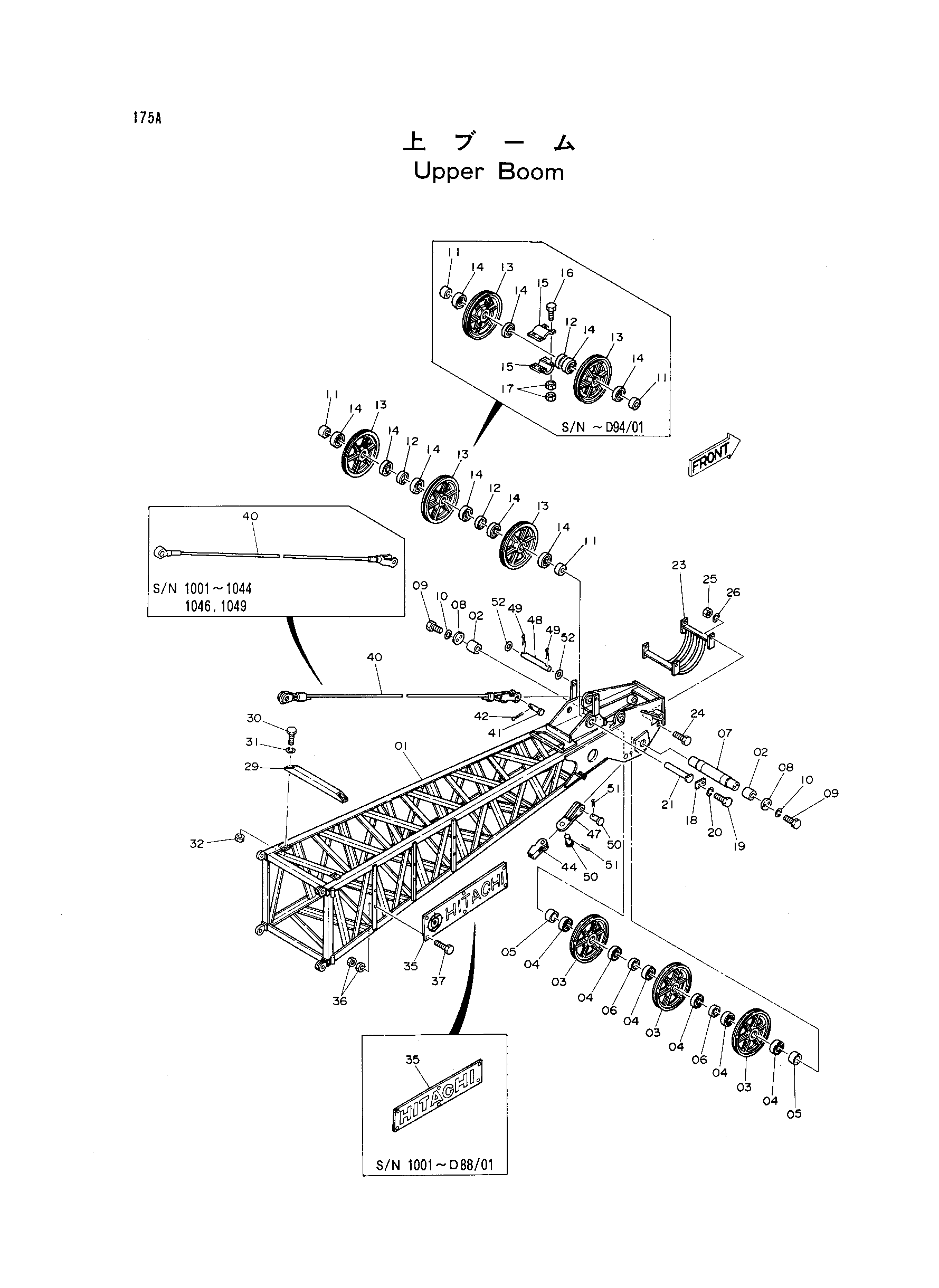

Верхний стрела — HITACHI KH100D

Заводская схема «Верхний стрела» для HITACHI KH100D. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9081758	Стрела верхний в сборе	1
01	5002325	Стрела верхний	1
02	4226762	Проставка	2
03	3038877	Канатный блок	3
04	4037728	Шариковый подшипник	6
05	4205290	Проставка	2
06	4205291	Проставка	2
07	3042853	Мост	1
08	431768	Фиксатор	2
09	J901635	Болт	4
10	A590916	Пружинная шайба	4
11	4096370	Проставка	2
12	4096369	Проставка	1
12	4096369	Проставка	2
13	3020684	Канатный блок	2
13	3020684	Канатный блок	3
14	4014636	Шариковый подшипник	4
14	4014636	Шариковый подшипник	6
15	9710501	Проставка разрезной	2
16	J901040	Болт	4
17	J950010	Гайка	8
18	X4246	Стопорная пластина	1
19	J901220	Болт	2
20	A590912	Пружинная шайба	2
21	4091885	Мост	1
23	7018454 замена: 7021754	Направляющая каната	1
23	7021754	Направляющая каната	1
24	J912040	Болт	4
25	J951020	Гайка	4
26	A590920	Пружинная шайба	4
29	8010660	Буффер	1
30	J901225	Болт	2
31	A590912	Пружинная шайба	2
32	J950012	Гайка	2
35	1003986	Информационная табличка	2
35	4235947	Информационная табличка	2
36	J950010	Гайка	24
37	J901025	Болт	12
*40	8042604 замена: 8051908	Канат подвесной	2
*40	8042604	Канат подвесной	2
*40	8042604	Канат подвесной	2
40	8051908	Канат подвесной	2
40	8051908	Канат подвесной	2
40	8051908	Канат подвесной	2
41	431756	Палец	2
42	A761080	Шплинт	2
44	34217	Разъём канат	1
47	8016611	Тяга	1
48	4206205	Палец	1
49	A768050	Шплинт	2
50	4116567	Палец	2
51	A768071	Шплинт	2
52	A590127	Плоская шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH100D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
