Стрела вставка 3M — HITACHI KH100D

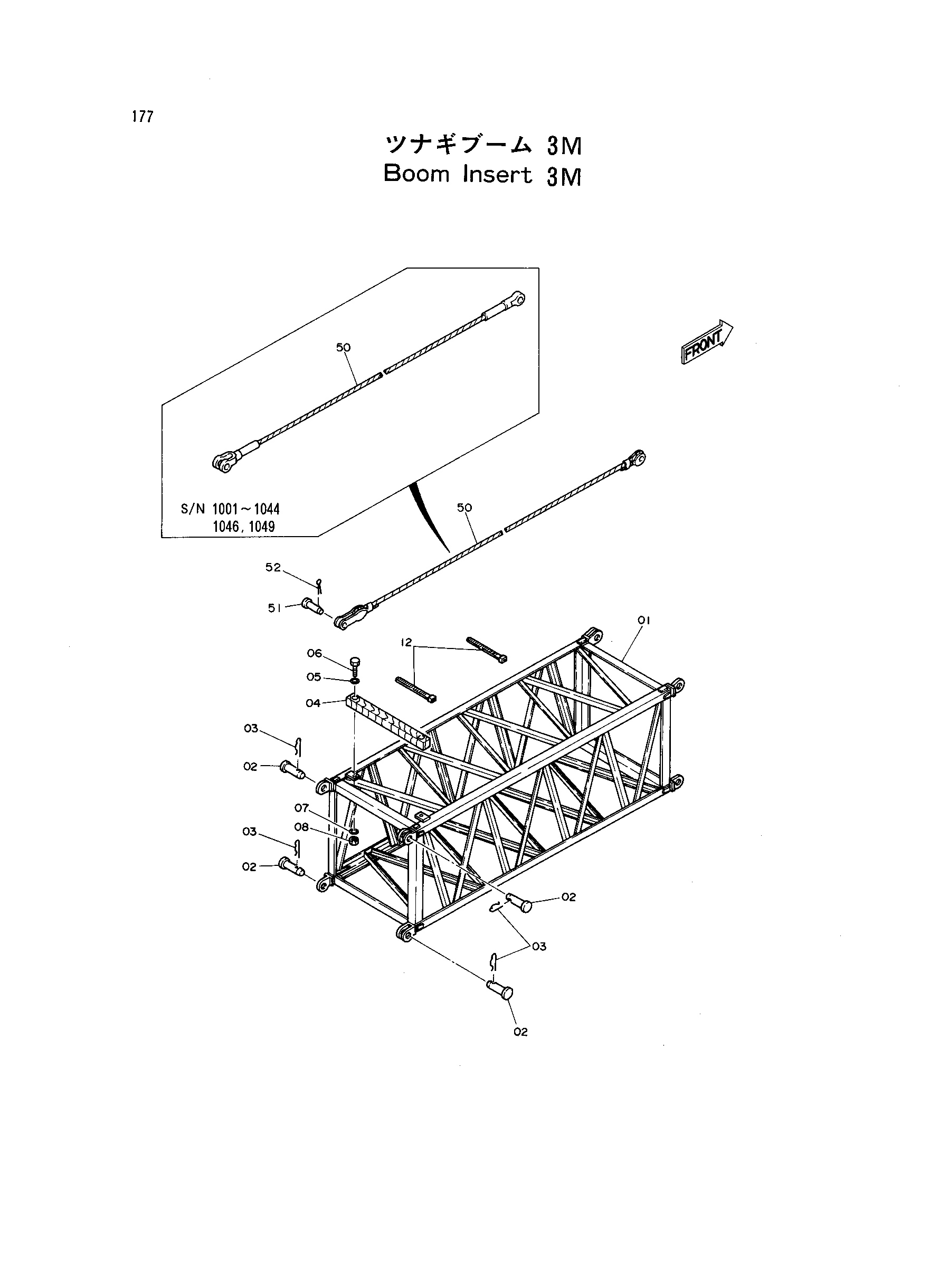

Заводская схема «Стрела вставка 3M» для HITACHI KH100D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-1 | 9082651 | Стрела вставка 3M в сборе | 1 |
| 01 | 6009427 | Стрела вставка 3M | 1 |
| 02 | 4020735 | Палец | 4 |
| 03 | 3002554 | Стопорный палец | 4 |
| 04 | 4072435 | Буффер | 1 |
| 05 | J217084 | Шайба | 2 |
| 06 | J901250 | Болт | 2 |
| 07 | A590912 | Пружинная шайба | 2 |
| 08 | J950012 | Гайка | 2 |
| 12 | 4055312 | Зажим | 2 |
| *50 | 8042978 замена: 8047026 | Канат подвесной 3M | 2 |
| *50 | 8042978 | Канат подвесной 3M | 2 |
| *50 | 8042978 | Канат подвесной 3M | 2 |
| 50 | 8047026 | Канат подвесной 3M | 2 |
| 50 | 8047026 | Канат подвесной 3M | 2 |
| 50 | 8047026 | Канат подвесной 3M | 2 |
| 51 | 431756 | Палец | 2 |
| 52 | A761080 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH100D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
