Пилотный трубопроводы (5-1) — HITACHI KH100D

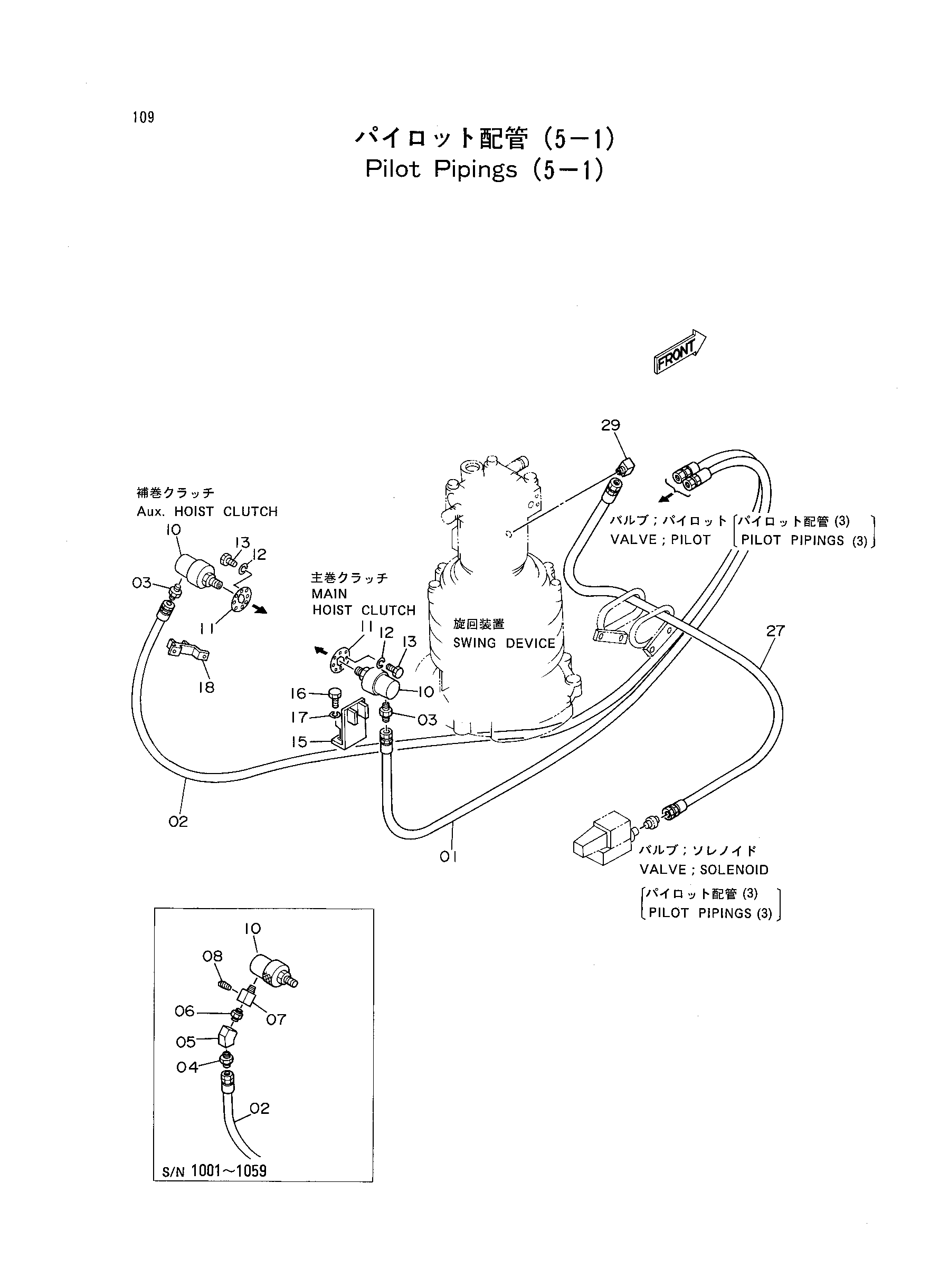

Заводская схема «Пилотный трубопроводы (5-1)» для HITACHI KH100D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| *01 | 4176295 замена: 4282445 | Шланг | 1 |
| *01 | 4176295 замена: 94-1301 | Шланг | 1 |
| 01 | 4282445 | Шланг | 1 |
| *02 | 4084762 замена: 4282444 | Шланг | 1 |
| *02 | 4084762 замена: 94-1301 | Шланг | 1 |
| 02 | 4282444 | Шланг | 1 |
| *03 | 4116534 | Адаптер | 1 |
| 03 | 94-1301 | Адаптер | 2 |
| *04 | 4115046 | Адаптер | 1 |
| *05 | 94-0601 | Угловой штуцер | 1 |
| *06 | 94-1702 | Адаптер | 1 |
| *07 | 4080072 | Тройник | 1 |
| *08 | 94-2023 | Пробка | 1 |
| 10 | 4024286 | Соединение | 2 |
| 11 | 4142263 | Стопорная пластина | 2 |
| 12 | A590906 | Пружинная шайба | 2 |
| 13 | J900610 | Болт | 2 |
| 15 | 8026018 | Опора | 1 |
| 16 | J901220 | Болт | 2 |
| 17 | A590912 | Пружинная шайба | 2 |
| 18 | 9717611 | Опора | 1 |
| 27 | 4123229 | Нейлоновый шланг | 1 |
| 29 | 4133249 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH100D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
